角度標註

角度標註構造方法

角度標註有兩個構造方法（從訊息框或角度標註設定中選擇）：

• 內部標註（銳角） 構造方法：

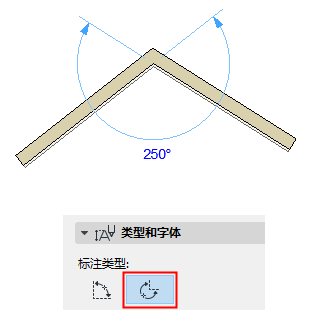

• 外部標註（鈍角）構造方法：

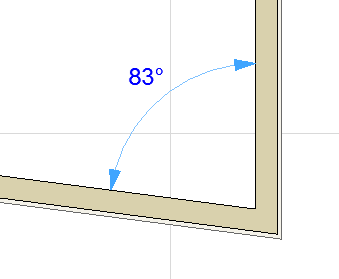

在兩個邊緣之間放置角度標註

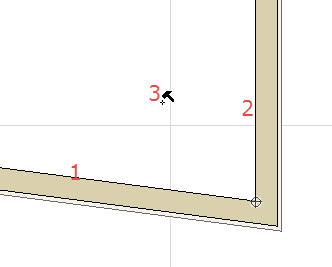

在兩個邊緣之間標註一個角度：

1. 點擊一個邊緣或直線。
2. 點擊第二個邊緣或直線。
3. 點擊第三次來放置角度的標註。



也可以在視窗中或一條輔助線上點擊任意四個位置，來定義兩個向量。再次點擊將角度標註放置在兩個向量之間：這種情況下，角度標註不關聯。

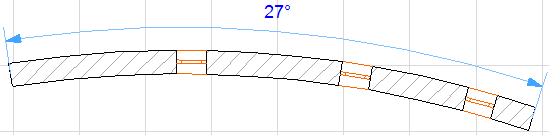

在彎曲的元素上放置角度標註

1. 在工具箱中選擇角度標註工具。
2. 點擊彎曲的元素。弧的兩個端點將被自動標記。





3. 用錘子 游標點擊來放置標註。
