被放置的圖紙都有其各自的邊框。可被用於兩方面：
- 使邊框適應圖紙 以包含其源視圖的完整內容
- 手動調整大小 使邊框限制可見內容（以及可選的裁剪）
為何修剪圖紙內容？
若調整邊框的大小，便可選擇性地修剪掉圖紙未顯示部分的內容，並將其從圖紙緩存中刪除。不再需要勾選或刷新被修剪的內容（直到恢復為止）。因此，修剪圖紙內容可縮減檔案大小，加快圖紙更新速度。
邊框編輯和圖紙修剪功能可用於所有類型圖紙，包含外部圖紙。
只要來源可用，被修剪的內容可隨時加以恢復。
本節主題：
使邊框與圖形匹配
調整邊框和修剪內容大小
恢復被修剪內容
按邊框修剪命令
取消修剪命令

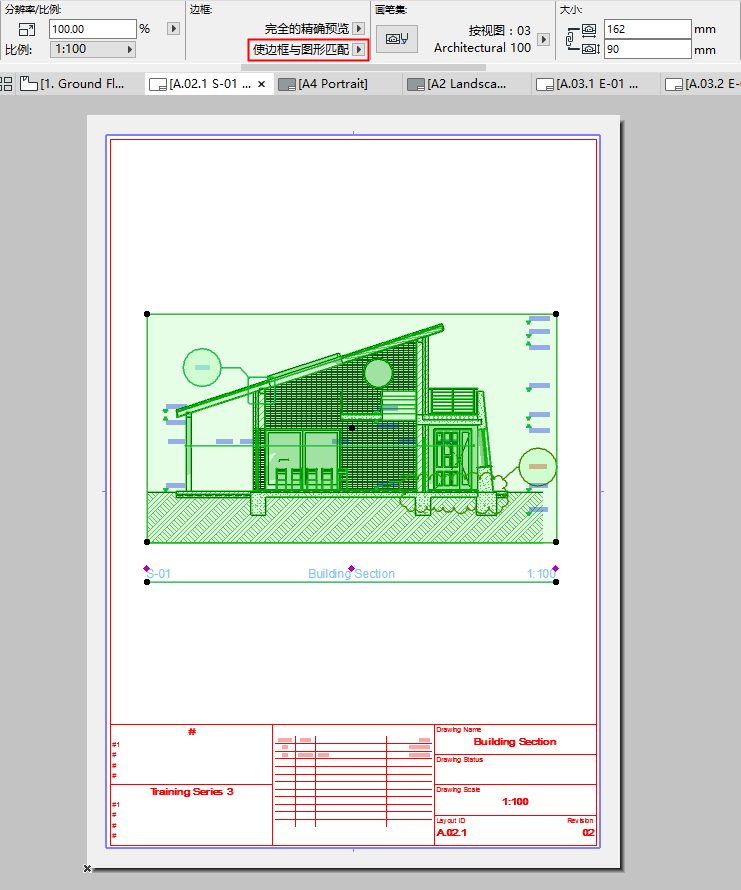

使邊框與圖形匹配
預設情況下，邊框與完整圖紙內容相匹配：使邊框適應圖紙 控件在圖紙設定或訊息框中為啟動。
該邊框以實線顯示：它 未 被修剪。
圖 1. 使邊框適應圖紙（實線）

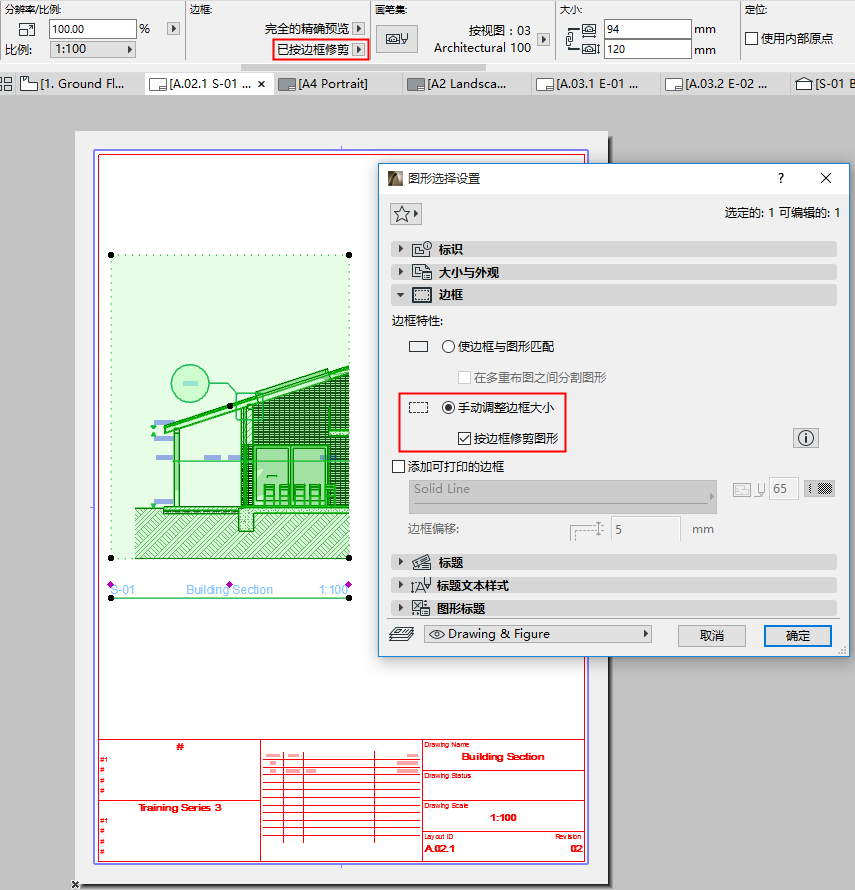

調整邊框和修剪內容大小
- 選定邊框的任何邊，使用彈出式小面板編輯指令來進行調整。
- 手動調整邊框大小 按鈕如今已啟動（圖紙設定或訊息框中）。
- 預設情況下，按邊框修剪圖紙也被勾選：調整邊框大小時，圖紙內容也隨之被修剪。
被修剪圖紙的邊框以虛線顯示。
只要來源可用，被修剪的內容可隨時加以恢復。見下面部分。
圖 2. 修剪至邊框（虛線）
恢復被修剪內容

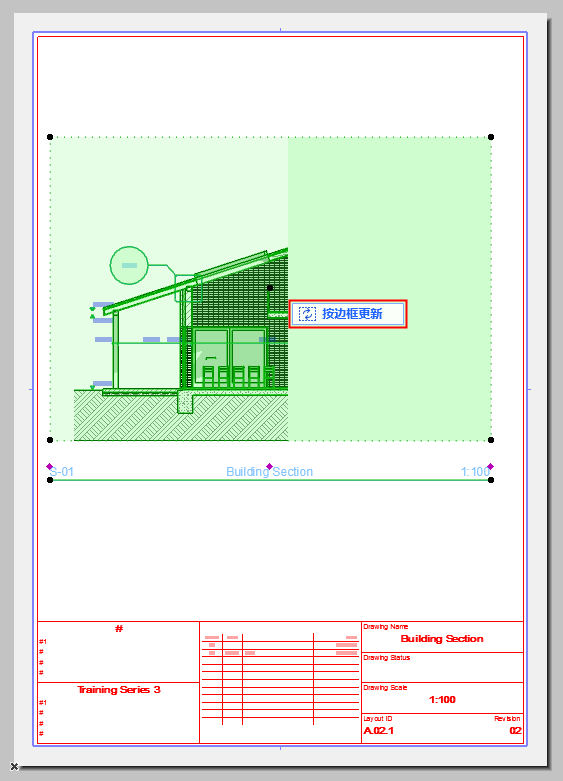

在選定的被修剪圖紙上：
- 拖動邊框至希望的位置。
- 陰影部分指示了被修剪內容。按邊框更新 命令出現。
- 點擊按邊框更新。被遮蓋（被修剪）圖紙內容即可被恢復。

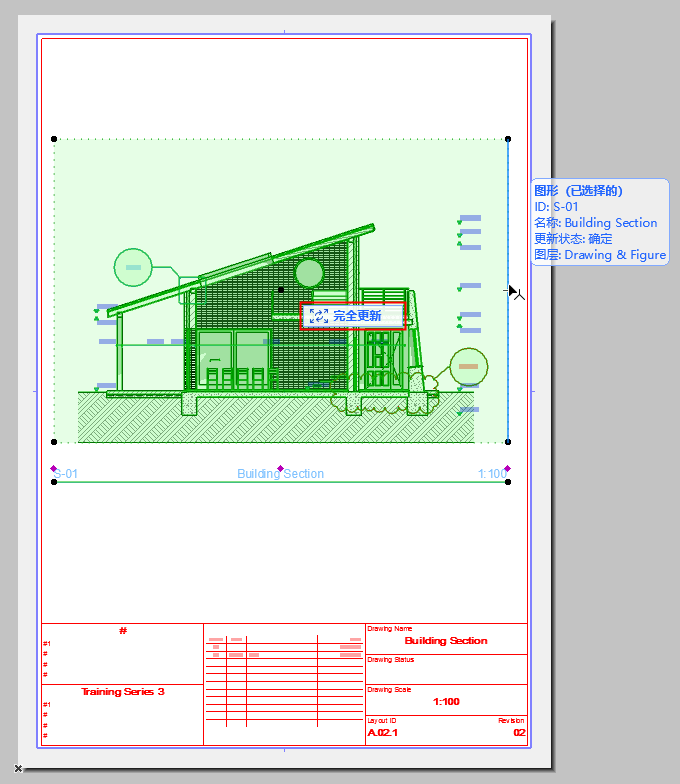

- 若繼續編輯邊框，命令會變為完全更新.
- 點擊 完全更新 在後台更新完整圖紙內容。所有被遮蓋內容現可顯示，故而在編輯邊框形狀時無需保持更新。
按邊框修剪命令
對於手動調整過邊框大小且未裁切過的選定圖紙：
可從以下選擇使用按邊框裁切圖紙命令：
- 圖形的上下文選單或圖形的導航器項
- 佈圖選項卡的上下文選單
- 訊息框(I)
- 文檔 > 圖紙 選單
- 圖形設定（邊框面板）
圖紙狀態現在為修剪（如訊息框和圖紙管理器所示。）任何超出當前邊框範圍的圖紙內容，將從圖紙緩存中刪除。
被修剪圖紙的邊框以虛線顯示。
註： 修剪狀態可在圖紙設定或訊息框中設定為圖紙工具預設。
取消修剪命令
對於任何選定的已修剪圖紙：
從以下選項中使用取消修剪命令：
- 圖紙右鍵選單或佈圖標籤
- 訊息框(I)
- 文檔 > 圖紙 選單
- 圖形設定（邊框面板）：取消勾選按邊框修剪圖紙
圖紙狀態現在為取消修剪（如訊息框和圖紙管理器所示。）其邊框會自動改變大小。
- 對於自動更新圖紙：取消修剪圖紙 命令會為圖紙恢復之前修剪掉的內容
- 對於手動更新圖紙：要恢復已修剪內容，使用取消修剪圖紙 命令，再更新圖紙。

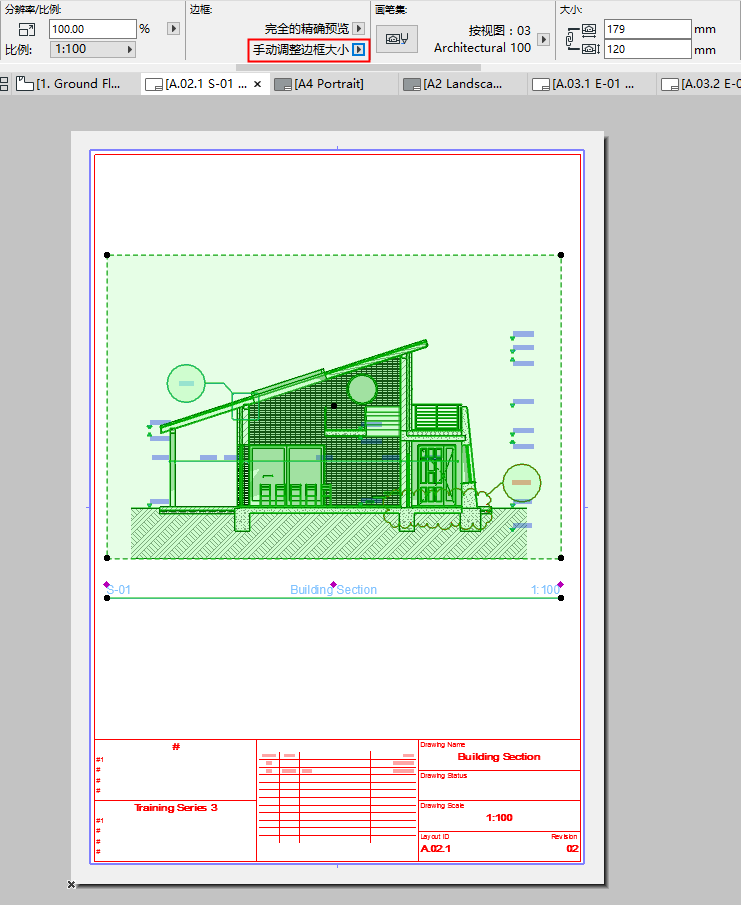

手動調整大小的圖紙會以短劃線顯示：
圖 3. 手動調整大小的邊框（短劃線）－取消修剪狀態的圖紙
