圖形標題

為圖形分配標題

1. 選擇圖形並開啟圖形設定對話框。

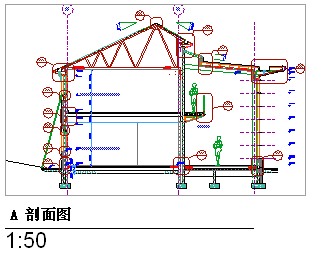

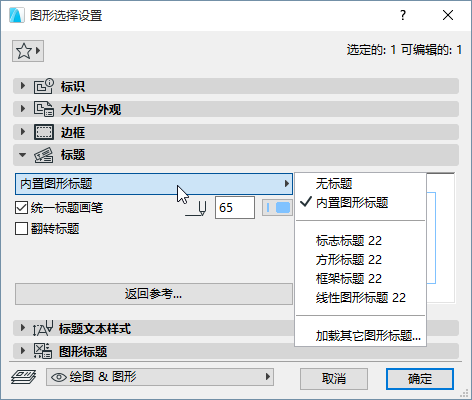

2. 在標題面板中，從彈出選單中選擇標題類型。





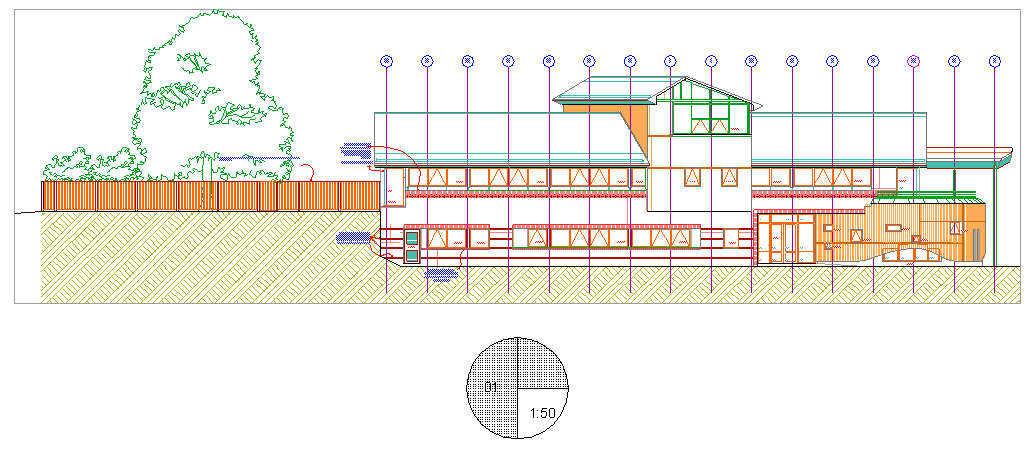

預設的圖形標題

如要為每個新放置的圖形通過預設分配標題，請執行以下操作：

1. 開啟圖形預設設定
2. 在標題面板中，從彈出選單中選擇標題類型。

圖形標題與關聯的圖形一起被自動放置。

建立新的標題類型

1. 在佈圖視窗中，使用可用的2D工具（例如，線、文字框），設計標題類型。
2. 選擇您已經建立的標題類型組件。
3. 使用檔案 > 圖庫和物件> 選擇另存為 > 圖形標題 來儲存該物件。

一旦儲存，就可以從圖形設定彈出的標題面板中使用標題類型。

編輯標題類型物件

您可以用圖形方式編輯一個自定義建立的標題類型：

1. 使用檔案>圖庫和物件>開啟物件。
2. 選擇要編輯的標題類型。
3. 點擊"2D符號"來訪問這個物件的圖形編輯視窗。
4. 使用2D工具做變更。
   註： 確保GDL 2D符號視窗被設定為1:1的比例，這樣，編輯起來會更容易。

返回參考至包含源標記的佈圖

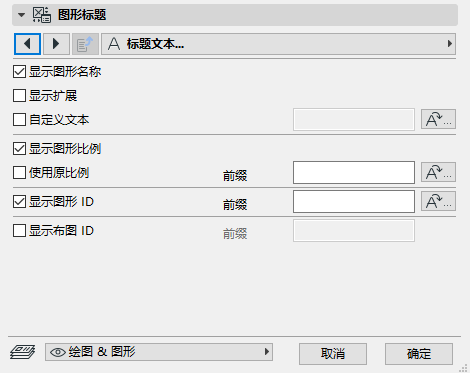

圖形設定中的標題面板可幫助您訪問返回參考功能。

返回參考允許添加佈圖ID訊息至圖形標題：特定地，一個或多個包含圖形的佈圖的ID顯示當前圖形的源標記。如果當前圖紙以剖面、立面、室內立面，詳圖或工作表為基礎，則返回參考非常有用。

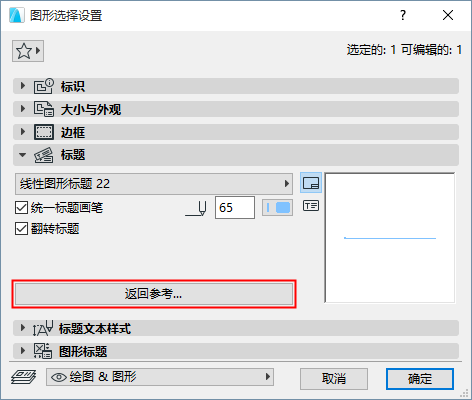

點擊返回參考調出具有相同名稱的對話框。

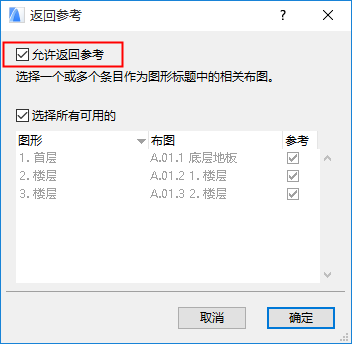

此對話框列示每一個佈圖，這些佈圖顯示了當前圖形的源標記。

首先勾選允許返回參考對話框，然後選擇一個或多個希望顯示ID的佈圖（若要在圖形標題中顯示此處列示的全部佈圖的ID，勾選選擇所有可用的）。

點擊確定關閉對話框，並返回圖形設定對話框。

此圖形標題預覽在圖形標題將包含佈圖ID訊息的位置顯示一個自動文字。

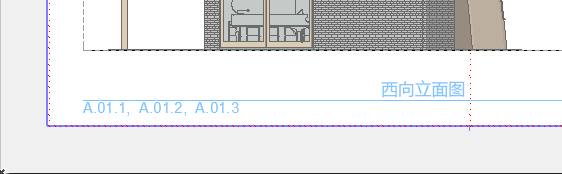

此例中，如果已勾選"選擇所有可用的"，則最終的圖形標題將顯示為：
