佈圖和圖形ID

簡單佈圖編號

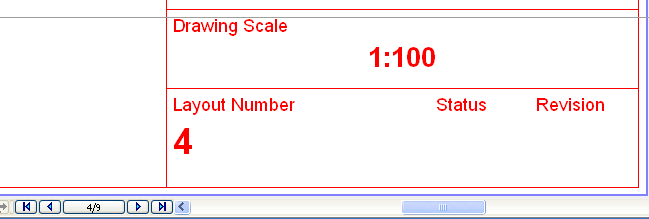

對佈圖進行編號最簡單的方法是對每個佈圖連續編號，就像書中的頁數一樣。要做到這一點，不必考慮佈圖ID；只要在樣板佈圖"佈圖編號"中放置自動文字。佈圖編號是按佈圖所建立的次序來給每個佈圖分配的編號；它顯示在佈圖視窗的底部。通過自動文字，該編號會出現在每個佈圖上。

然而，如果要使用一個可引起在圖冊層級中添加或刪除佈圖的"智能"編號系統，應使用自動佈圖ID分配邏輯。

自動佈圖ID分配

由於大多數建築專案都很複雜，以及為了在添加及刪除圖冊的佈圖後，也能夠保留想要的編號順序，所以大多數用戶都會喜歡使用自動分配ID給每個佈圖的方法。只要圖冊被變更（比如，通過添加新佈圖、變更佈圖順序或變更文檔結構），智能ID分配系統就會自動自己進行調整。

"佈圖ID"可用作自動文字條目，因此如果將佈圖ID自動文字添加到樣板佈圖的標題塊時，每個佈圖則用該ID進行編號。

轉到文檔>圖冊>圖冊設定。選擇分配佈圖ID想要的方法：

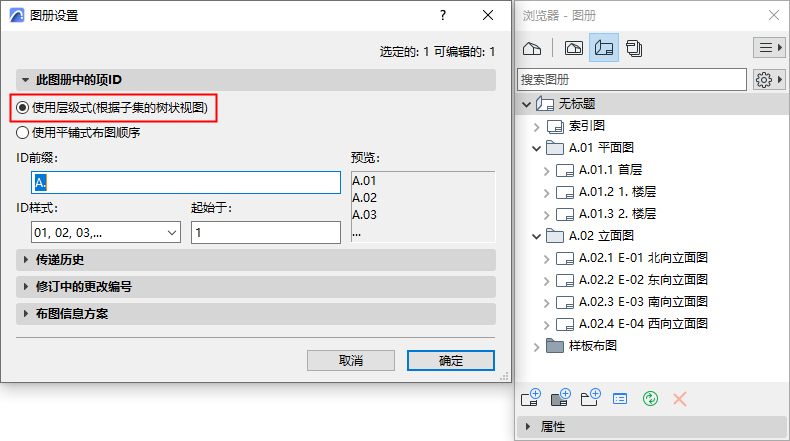

• 使用層級式（根據子集的樹狀視圖）：如果希望佈圖ID反映佈圖在特定子集中的位置，使用該方法。ID將反映樹結構層次：佈圖ID會"繼承"它們所在子集的ID－如下圖所示。





佈圖/子集ID的前綴和樣式（1－2－3、A－B－C等）都可以自定義。最後得出的佈圖ID通常是字母－數字的結合，如A－03/a。

參見圖冊設定對話框。

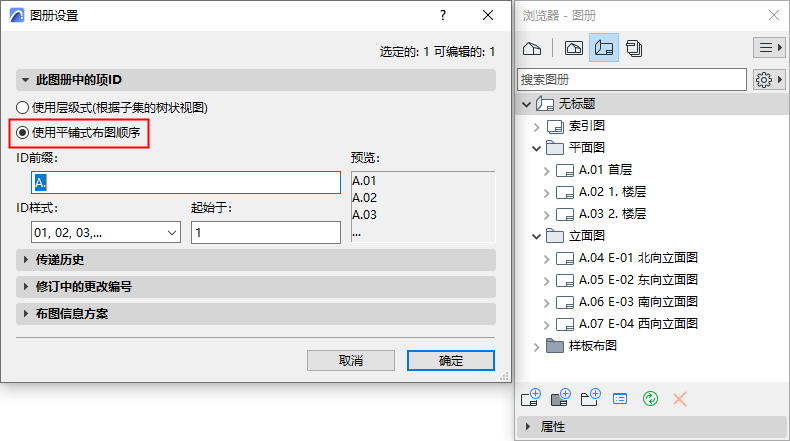

• 使用平鋪式佈圖順序：該方法在瀏覽器圖冊中從上到下只對佈圖進行ID號分配（不考慮子集）。佈圖將不管它們的層次位置而接收連續的ID－如下圖所示。如果變更瀏覽器項的次序，它們的ID將因此變更。





自定義佈圖/子集ID

即使您使用自動佈圖ID分配在圖冊設定中定義的邏輯，您仍然可以為任何佈圖或子集分配一個自定義的ID。

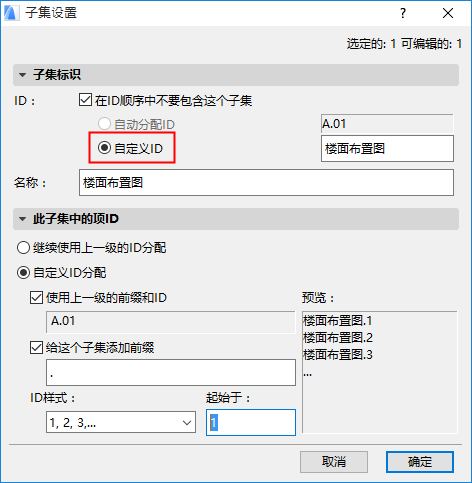

在佈圖或子集設定中，對選中的佈圖或子集分配自定義ID。佈圖/子集仍將作為ID順序的一部分進行"計算"（比如，如果上一個佈圖是A－02，自定義佈圖也許是Suppl.-02，而下一個佈圖將是A－03）。

• 如果不想自定義ID以自動ID順序計算，選擇"在ID順序中不要包含這個佈圖（子集）"複選框。





一旦已將自定義子集ID，可進行進一步操作：在此子集面板中的專案ID中，可遵照新邏輯（合併自定義ID）設定此子集佈圖的ID，或者忽略自定義子集ID而保持所有圖冊結構的ID邏輯不變。

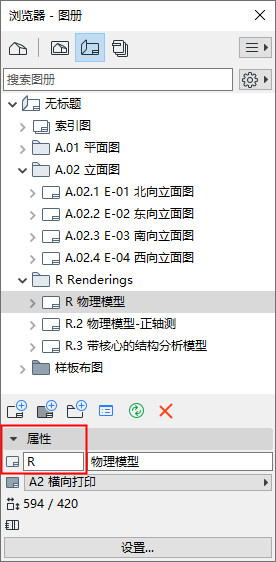

另一種分配自定義佈圖或子集ID的方法，是在瀏覽器圖冊的選定佈圖（子集）的屬性面板中直接鍵入ID。

圖形ID

每個放置在佈圖上的圖形都會被自動分配圖形ID，圖形ID會在瀏覽器和管理器面板中的圖形名前面出現， ID分配的方法在圖形設定中定義。ID分配的方法在圖形設定中定義。注意，圖形名和圖形ID是分別定義的。

在“圖形設定”的“繪圖標識”面板中，選擇其中一個選項來定義圖形ID：

• 按視圖ID：圖形將有其源視圖一樣ID。如果每個佈圖包含一個圖形，此選項通常是最有用的（此選項只有在圖形源是一個專案視圖時才可使用）。
• 按佈圖：圖形將得到基於其"父"佈圖的ID：圖形ID將包含您在"此佈圖中的圖形ID"面板中定義的前綴/樣式。如果佈圖包含多個圖形，該選項最有用。
• 自定義：將任意自定義ID分配到該圖形。

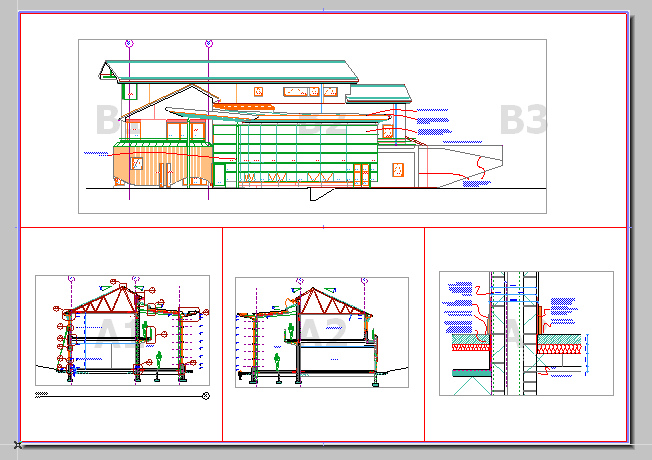

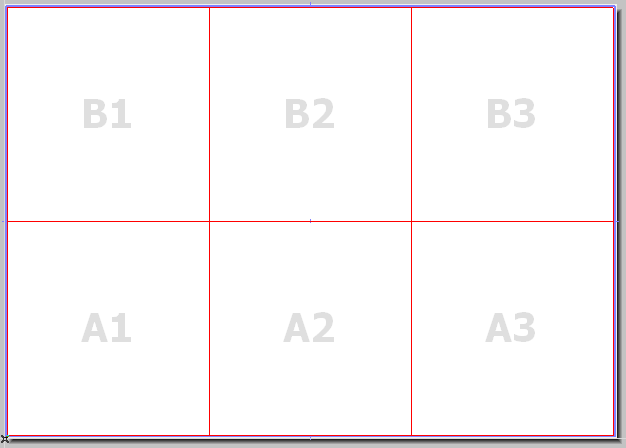

您也可使用樣板佈圖設定中的“圖形ID”功能自動在格線中放置圖形，並在矩陣或平面結構中分配ID號。
