標註細節面板

也顯示洞口的高度

 如果您想讓標註標記沿著開洞的寬度數值顯示高度數值，選擇此項。如果您勾選此框，則需選擇右方的三個單選按鈕之一，定義顯示高度數值的方式。

• 始終有過大：包括開洞的垂直加大，包括在高值中。
• 始終沒有過大：在計算顯示高度數值時，不包括任何加大。
• 由寬度確定：如果標註寬度包括加大，與加大值一起顯示高度數值。如果標註寬度不包括一個加大數值，在顯示的高度值中不包括任何加大。

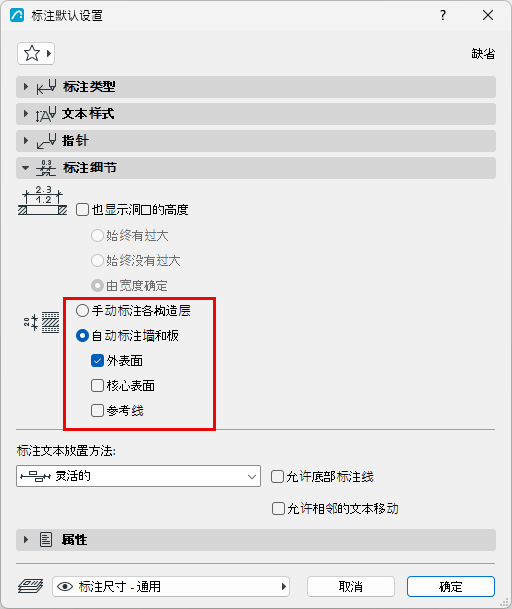

複合材料和截面元素的標註組件

• 通過手動方式，在放置標註之前點擊每個皮膚的端點。





• 通過自動方式，基於以下勾選的選項（至少選中一個類別），標註點將被放置於表面和/或參考線上
• 外表面
• 核心表面
• 參考線

自動方式在平面圖的牆上運作，以及在剖面圖中的牆和板上運作。

見標註牆或板的厚度。

註釋:

• 在平面圖中，輪廓元素的核心將沿著其剪切的部分進行標註。
• 在剖面圖中，輪廓元素的核心將沿著其邊界框進行標註。
• 如果您編輯了複合材料和輪廓結構使其不再有核心，僅標註核心將自動變更為標註牆/板的整個厚度。

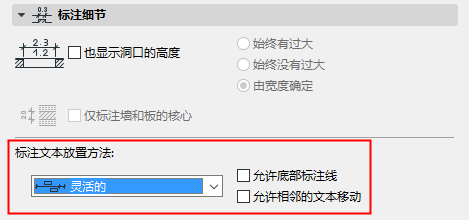

標註文字放置方法

如果它們變得太擁擠，使用這些選項來控制標註文字應如何調整。

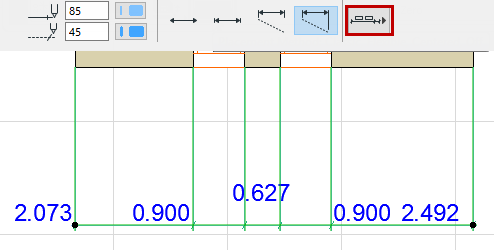

• 標準的：在Archicad舊版本中使用的算法。

水平放置標註文字並且位於被測量段落的中部。

• 如果沒有足夠的房間，標註本文將被向側面移動，以便可讀。相鄰的標註本文也向側面移動。
• 如果沒有足夠的空間向側面移動，它們將通過行，被垂直的向上調整。

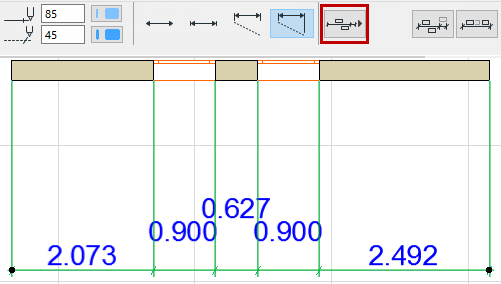

• 柔性的（預設）：該方法比標準的方法更複雜：即使標註文字將被手動移動，或由多條之間組成，它將自動調整。
• 水平放置標註文字並且位於被測量段落的中部。
• 如果空間太窄，標註文字將向側面移動。（相鄰的文字保留在原處。）
• 如果沒有足夠的空間向側面移動，文字可能被垂直調整。





另外兩個複選標記使用此方法時可用：

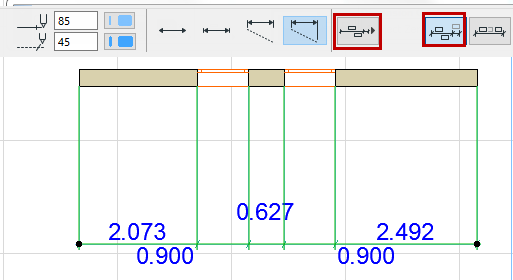

• 允許底部標註線：作為調整的一部分，文字可能被顯示在標註線的下面以及上面。

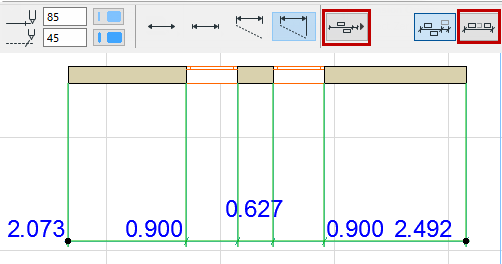

• 允許相鄰的文字移動:當標註文字被向側面移動時，其相鄰的標註文字根據需要也可以向側面移動（移動到空間的中部保持）。

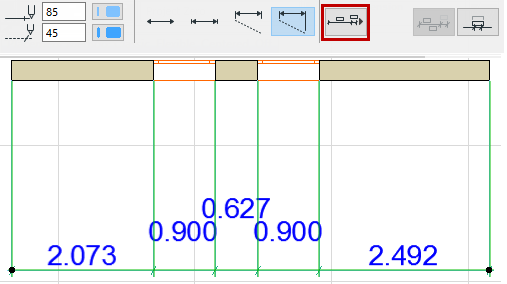

• 居中的：
• 所有標註文字被放置在 被測量段落的正中。沒有側面調整。
• 如果沒有足夠的空間，它們將被垂直調整。









• 允許底部標註線：作為調整的一部分，文字可能被顯示在標註線的下面以及上面。
• 允許與標記重疊：文字可能與標註標記重疊。（如果它是關閉的，那麼垂直調整文字以避免與標記重疊。）

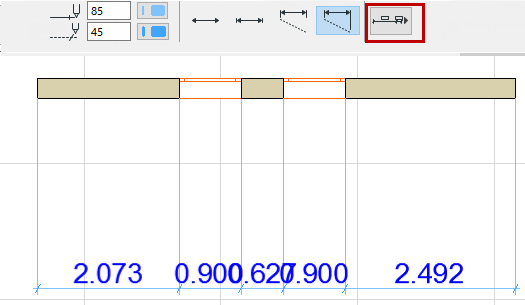

• 關：沒有自動調整發生，以提高可讀性。.

  所有文字被簡單的放置在一個行中，在標註線的正上方，不考慮可讀性。
