定義碰撞組

在“組1”和“組2”下，使用“條件”界面定義碰撞組。

• 要查看所有元素類型之間的碰撞，每個組合使用同一條件。
• 只選中3D元素和MEP元素之間的碰撞，將其中一個組合限制分類為MEP的元素。

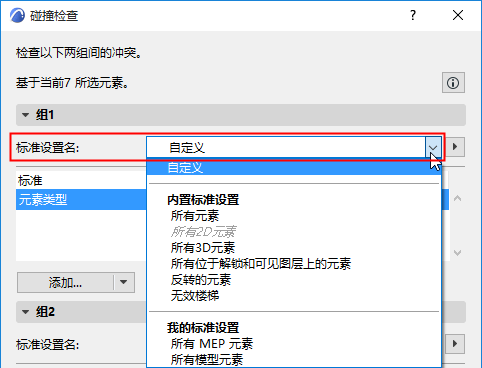

• 要使用儲存的條件集定義碰撞組，請執行以下操作：點擊條件集名稱箭頭列出專案的條件集：





  • 如果您在此處選擇一個條件集，其內容將覆碰撞組的當前條件
  • 如果設定組合中包含不適用於碰撞檢查的標準（例如，2D元素類型，或IFC訊息），則被列出的標準設定可能被禁用，如

    見預定義標準集。

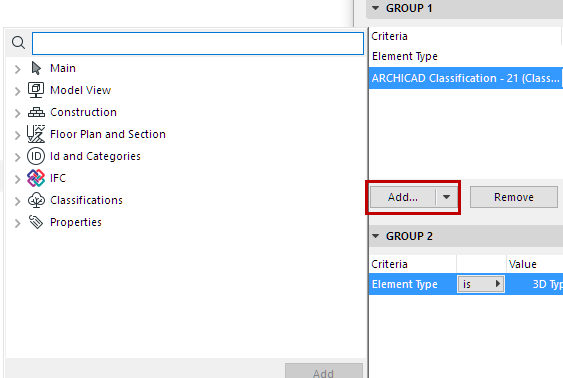

• 點擊 添加 以開啟對話框，選擇要限制的類別的任何訊息和參數。
