Notice: 適用於 Archicad Collaborate 或 Archicad Max。
對於任何選定的佈設元素:點擊一個邊、節點或參考線來訪問彈出式小面板。
註: 在二維視圖中開啟 MEP 參考線 ,選單路徑:
視圖 > 螢幕顯示選項。
插入新節點
移動節點
清除未被使用的節點
提升佈設(平面圖)
提升佈設 (3D)
繼續佈設
偏移段
拆分 MEP 佈設路徑
調整佈設元素彼此的關係
用兩個彎頭代替

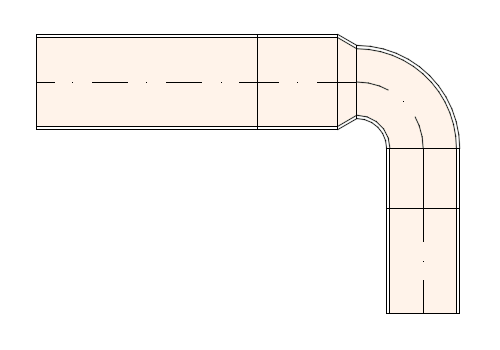

插入新節點

在參考線中:
- 1。選擇插入新節點。
- 2。拖動以建立一個新的節點,並改變佈設形狀。

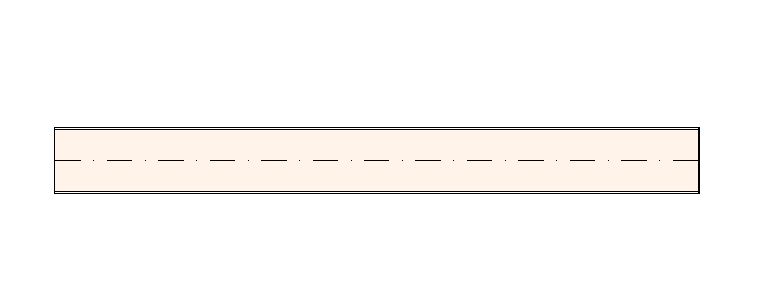

移動節點

移動連接節點,或者在追蹤器中輸入值。管段長度將發生變化。

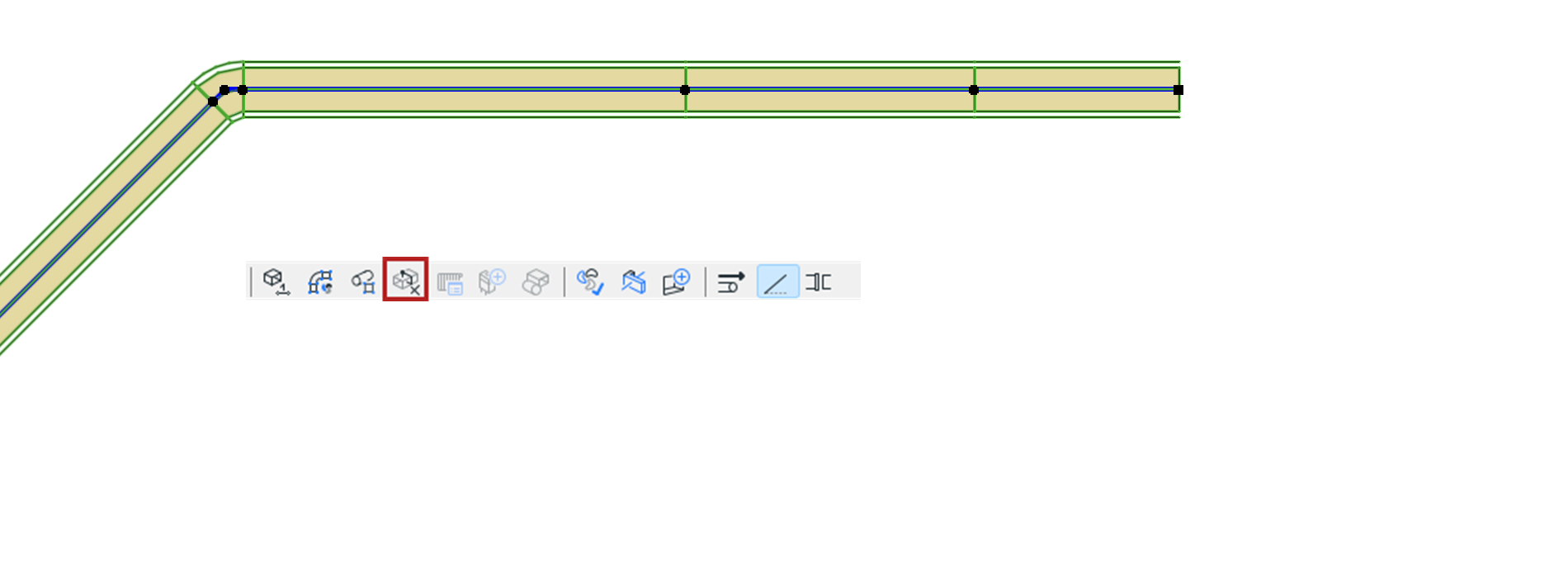

清除未被使用的節點
- 1。選擇一個或多個MEP佈設。
- 2。從 MEP 工具欄、設計選單或上下文選單:點擊清除未被使用的 MEP 節點。

此命令會刪除所選佈設中所有未使用的節點——即位於兩個幾何形狀相同的分段之間、且未用於連接其他元素的節點。

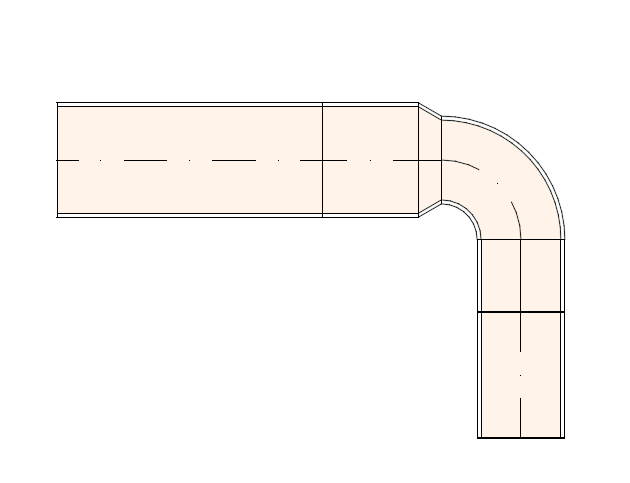

提升佈設(平面圖)

輸入佈設的提升值。
提升佈設 (3D)

使用拖動命令來改變Z軸上的佈設標高。

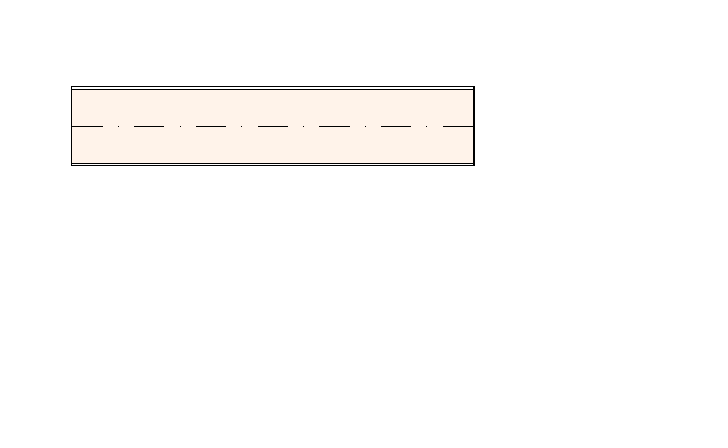

繼續佈設

該選項位於未連接的直線段的末端。
偏移段

- 1。選擇元素。
- 2。點擊參考線。
- 3。從彈出小面板上選擇 "偏移段 "來移動它。
任何連接的元素都會隨分段一起移動,並保持連接。同時參見:移動相連的佈設和元素(平面圖)

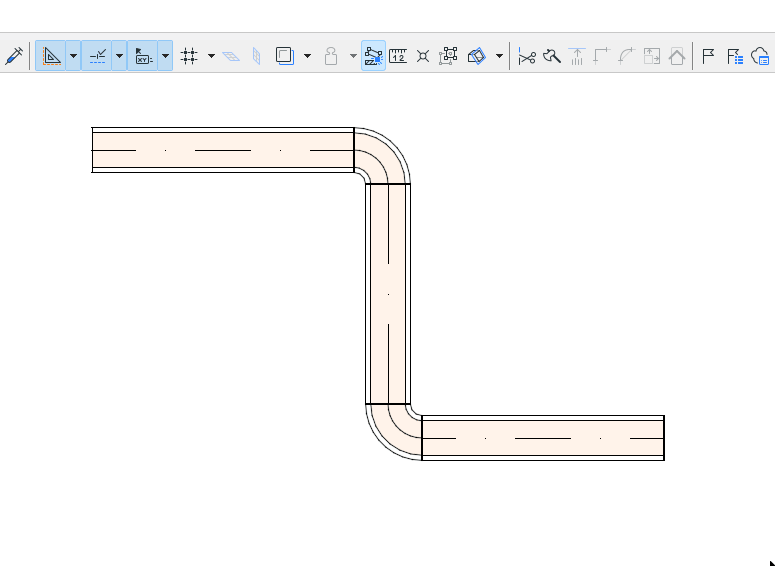

拆分 MEP 佈設路徑

- 1。選擇要分割的佈設路徑。
- 2。選擇編輯 > 重塑 > 分割 命令,或在工具欄中選擇斧頭圖標。
- 3。畫一條臨時分割線。
註: 在3D視窗中,一個紅色分割平面作為反饋顯示。
- 4。使用眼球游標點擊分割線/圓弧的任一側。
- 5。點擊那一側的元素將保持選定狀態,而在另外一側的元素被取消選定。

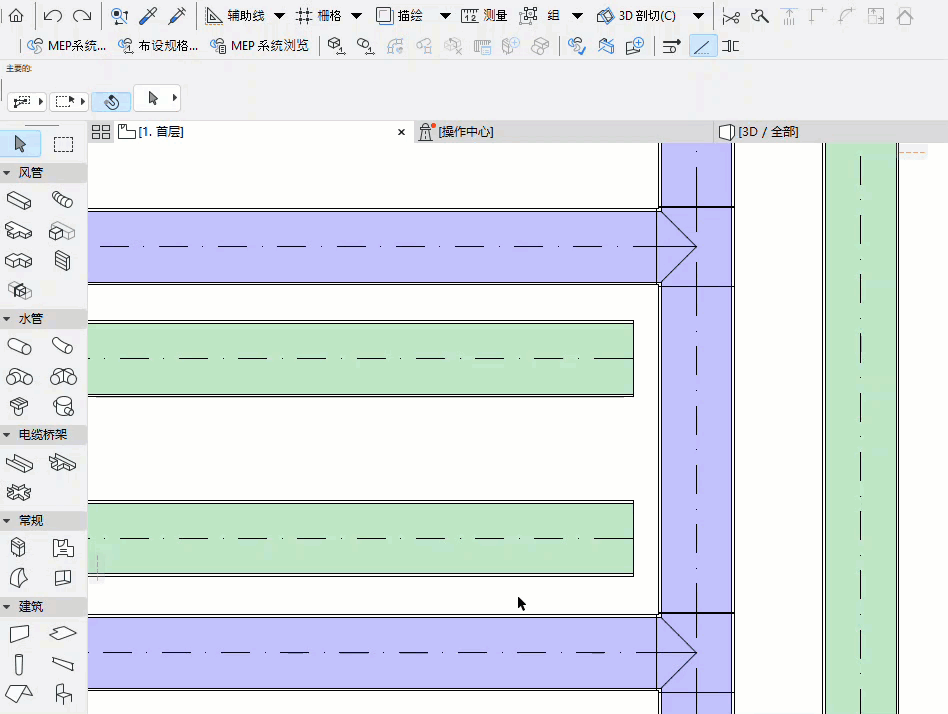

調整佈設元素彼此的關係
您可以使用編輯> 重塑> 調整命令,將 MEP 佈設元素相互延長或修剪。
或者使用調整命令生成三通連接:如果一個或多個佈設元素被調整為同類型的另一元素,並且可以形成有效連接,則連接會自動生成。

見調整元素。

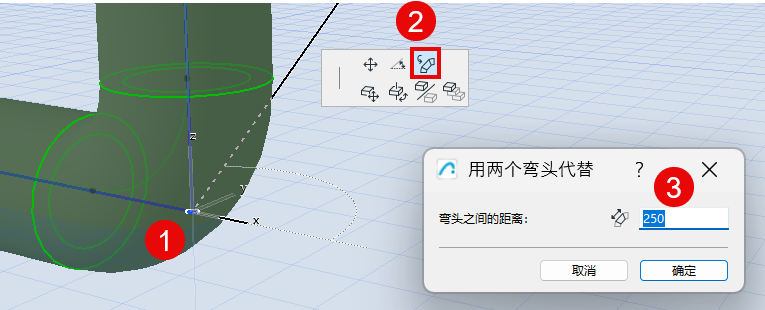

用兩個彎頭代替
將一個彎頭轉換為兩個獨立彎頭:

- 1。選中彎頭
- 2。點擊其中心節點以訪問彈出式小面板,並選擇命令:用兩個彎頭代替
- 3。在對話框中輸入所需的距離,然後點擊確定
