使用彈出式小面板編輯分段直徑

適用於 Archicad Collaborate.

更改佈設段（風管、水管或電纜支架）的直徑。

1. 選擇一個佈設
2. 點擊要編輯的分段的參考線
   註： 在二維視圖中開啟 MEP 參考線 ，選單路徑：視圖 > 螢幕顯示選項。

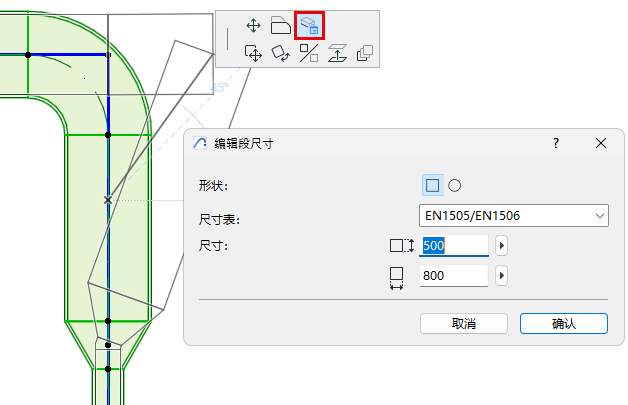

3. 從彈出式小面板中，選擇“編輯分段尺寸”。
4. 在對話框中，您可編輯分段的形狀（僅限風管）；其尺寸表；和分段尺寸





5. 點擊“確定”更新模型中的分段。





可用尺寸是指所選的尺寸表（在選項> 專案個性設定> 佈設規格中定義）。

見風管尺寸優化。
