MEP工作環境

Notice: 適用於 Archicad Collaborate 或 Archicad Max。

要訪問MEP相關界面,請使用選項 > 工作環境 > 應用配置檔案 > MEP工程配置檔案。

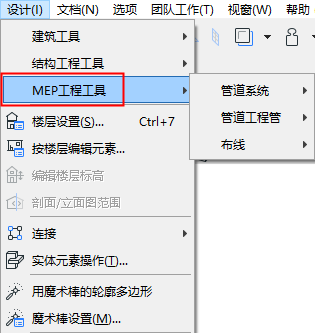

MEP工具箱顯示MEP工具(也可從設計 > MEP工程工具選單中獲取),以及通用和基本的建築工具,以支持在建築結構內進行精確建模。


MEP工具欄提供常用MEP命令的快捷方式
圖 1. MEP工具列

MEP 建模的螢幕顯示選項

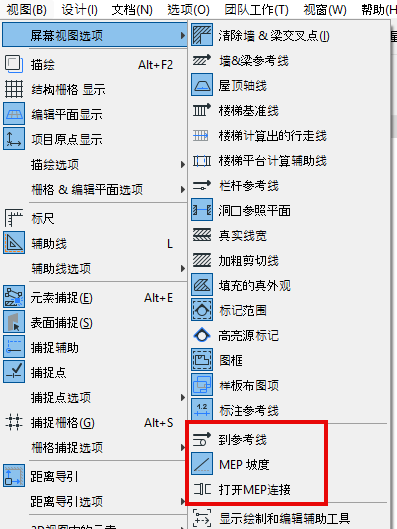

在視圖 > 螢幕視圖選項:開啟視圖切換以幫助您建立準確的MEP模型:

  • 到參考線
  • MEP 坡度
  • 開啟MEP連接


相同的命令也可以從 MEP 工具欄調用:



在建模MEP時顯示透明的建築模型

在為 MEP 系統建模時,您可以將建築模型顯示為透明。這使得佈設和協調變得更加輕鬆快捷,同時不會脫離建築上下文環境。



使用“透明建築”圖形覆蓋組合。通過圖形覆蓋規則,您可以為每個建築元素設定所需的透明度。
