將 MEP 系統添加到系統瀏覽器

適用於 Archicad Collaborate

通過執行以下任一操作開啟 MEP 系統瀏覽器：

• 從視窗 > 面板選單，或
• 使用 MEP 工具欄的快捷方式

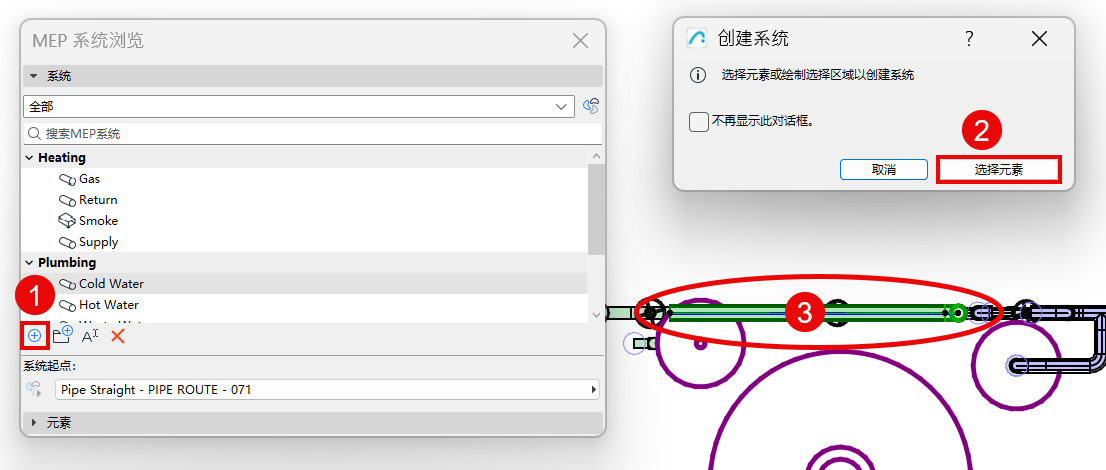

1. 在系統瀏覽器中，點擊“加號” [+]。
2. 在彈出的對話框內, 點擊選擇元素。
3. 選擇系統元素或系統起點：

   在模型中，執行以下一種操作:

   • 選擇系統起始點（即選擇一個MEP元素作為風管或管道系統的起點）：其端口表示空氣或流體的進入位置）
     • 起始點元素應為佈設的開口端，或已連接的設備或附件（而不是末端設備）。
     • 要在 2D 視圖中查看開放端和開放連接，請在視圖> 螢幕視圖選項中開啟MEP 連接。
   • 或選擇一個或多個 MEP 元素 ，使其成為系統的一部分。
     提示： 您可以從不同的 MEP 系統中選擇元素；每個系統將單獨添加

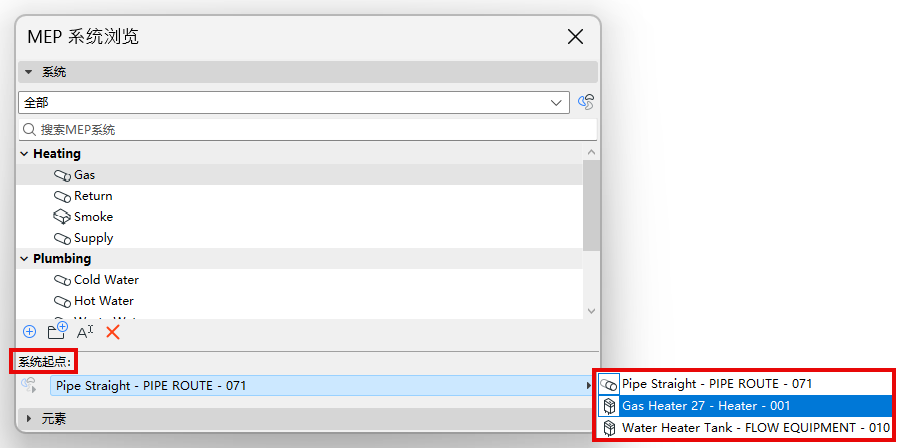

   • 從系統起始點下拉選單中為每個系統選擇一個有效的起始點





     註： 如果後來取消了 "系統 "起點（例如，在開放端口添加終端設備），"系統 "就會從瀏覽器中刪除，因為它沒有開放端口。警報將允許您撤銷操作，或者繼續操作--在這種情況下，您可以在稍後的操作中通過使用不同的起點將系統添加到瀏覽器中。

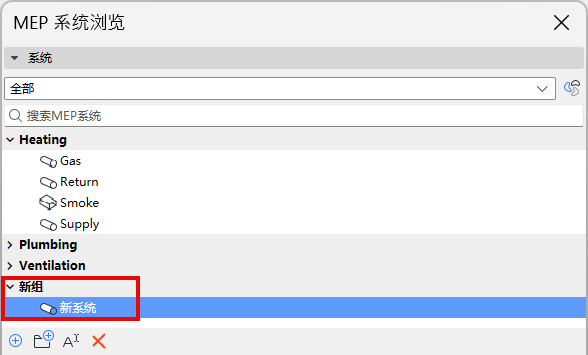

4. 新系統會作為“新建組”添加到瀏覽器中。





5. 重命名或整理系統或組合

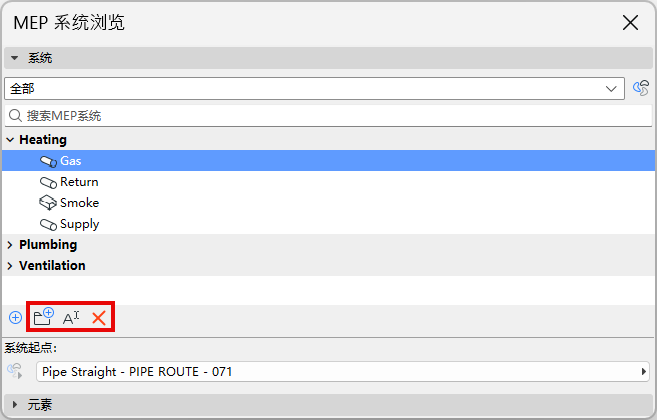

• 使用命令圖標可以重命名或刪除任何選中的組或系統
• 要將一個系統添加到不同的分組中：點擊並拖動系統到不同的組名下
