用於區域通風的 MEP 模型檢查

步驟1：設定帶有通風參數的分區

在模型中建立所需的區域。

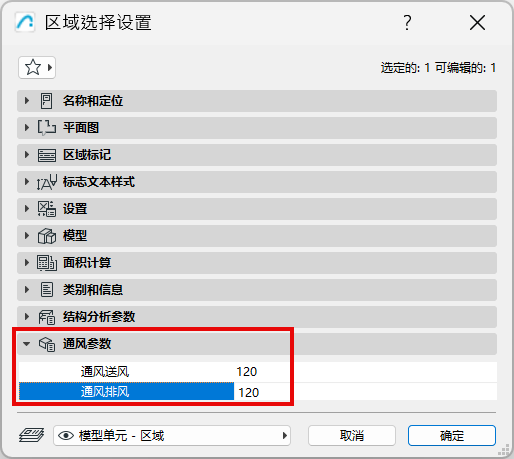

在區域設定中，輸入其通風送風量和通風排風量參數：

步驟2：使用流量參數設定終端或設備

1. 對暖通系統進行建模，包括終端和設備。

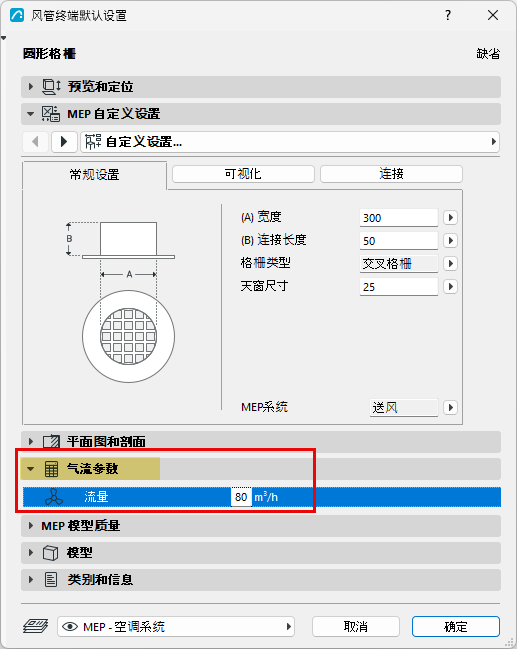

2. 對於每個末端裝置或設備，在“設定”對話框的“空氣流量參數”面板中輸入體積流量數據。





步驟3：為質量檢查定義系統

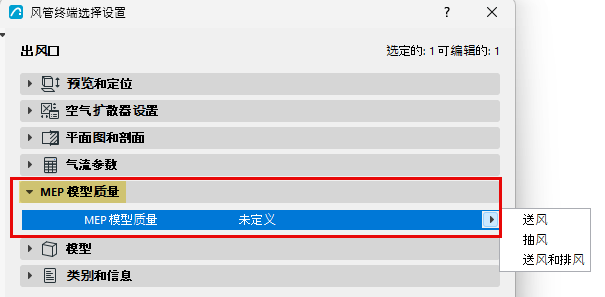

在 MEP 模型質量面板中：

選擇送風、排風或兩者皆選，以針對 MEP 模型質量檢查定義此數據。（這是必要的，因為在其他位置分配的元素的 MEP 系統是專案屬性，可能隨時被重命名。）

步驟4：運行MEP模型質量檢查

運行檢查以確保放置在模型中的末端裝置/設備符合區域關於充分通風的參數要求。該檢查將考量部分或全部放置在區域內的任何末端裝置/設備。

1. 在3D/平面圖/剖面圖視窗
   • 開啟設計> 模型檢查> MEP 模型質量（或通過 MEP 工具欄使用相同命令）。
2. 勾選你希望在各個區域中檢查的參數（送風、排風或兩者）。
3. 點擊檢查。

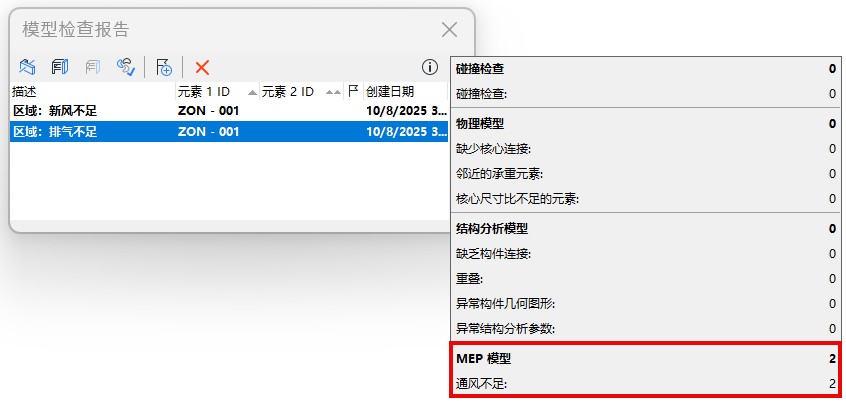

模型檢查報告會列出未滿足通風參數的所有分區。查看模型中的相關元素並根據需要建立問題。

相關主題：

從模型檢查報告建立問題

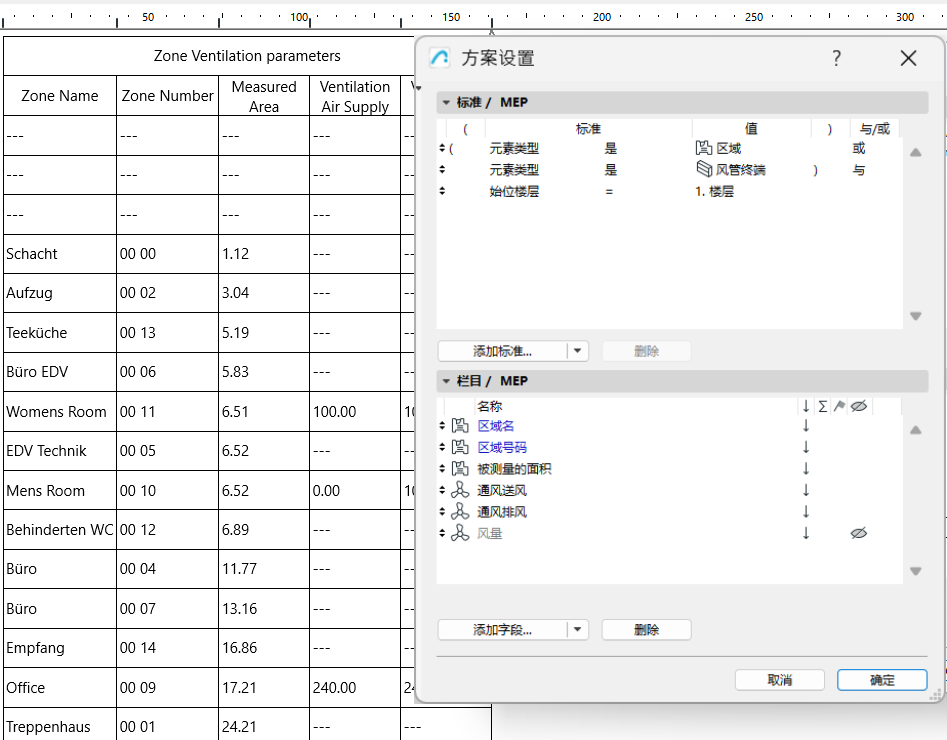

建立分區清單及其通風需求

您還可以在交互式清單中列出區域、其通風要求以及相關終端和設備的流量。

根據需要，在清單中直接勾選並編輯數值。
