放置終端、附件或設備

MEP 圖庫包含經過專門配置的“附件”、“設備”和“終端裝置”元素。

適用於 Archicad Collaborate.

使用專用的終端、附件和設備工具將它們放置在平面圖或 3D 視窗中。

註： 物件圖庫包含與 MEP 兼容和/或可轉換為設備的其他庫部件。參見與 MEP 兼容的物件。
  • 選擇該工具，然後在佈設管段上點擊一次以放置它
  • 如果空間不足，或者配件未與管線佈設對齊：放置獨立附件時，它不會與佈設連接。
  • 第二個放置的構件（管路或附件）將繼承第一個構件連接點的MEP系統屬性。

放置管線設備

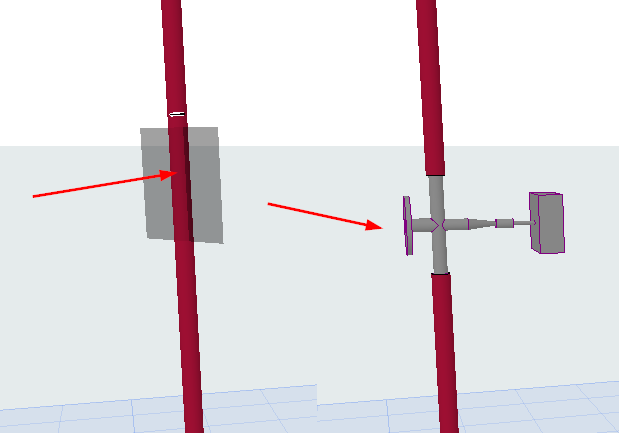

圖 1. 三通閥：選擇一根水管並點擊以放置
圖 2. 盤管元素：選擇水平風管並點擊以放置

繼承佈設尺寸

預設情況下，MEP 附件或設備與其主佈設元素的尺寸相匹配。若要更改每個元素的預設設定，請在訊息框中取消勾選“連接尺寸”選項：



如果取消選中該複選框：MEP 元素將保持其自身尺寸，並在需要時添加變徑頭。

尋找最佳佈設連接

將佈設元素連接到終端、附件或設備上時，使用上下箭頭鍵查看連接佈設的替代路徑。

要在重疊的端口之間進行選擇：使用 Tab 鍵在可用端口之間循環切換，然後選擇您需要的端口

圖 3. 按上/下箭頭查看路徑的可選方案
