設定MEP佈設的傾斜度

在輸入過程中編輯坡度

在佈設輸入過程中，使用跟蹤器更改佈設管段的坡度。

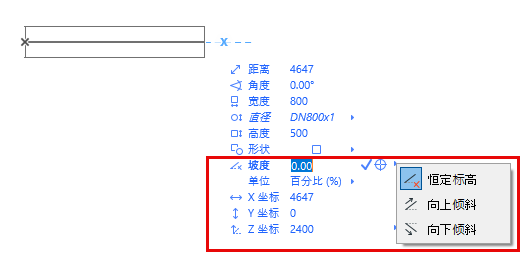

• 輸入數值（正值表示向上，負值表示向下）
• 或者，選擇“向上傾斜”或“向下傾斜”並輸入數值

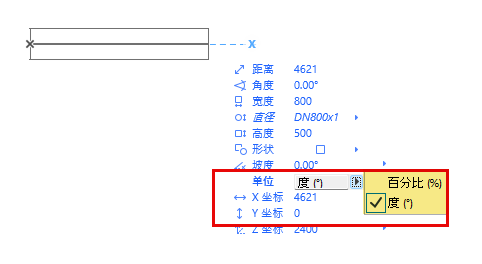

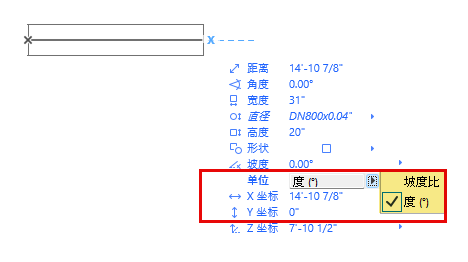

• 您可以按百分比或度數定義坡度。如果您使用的是英制單位，則可以將其定義為坡度比。

觀看視頻：靈活的坡度設定

• 即使沿佈設的標高發生變化，佈設的坡度也會保持不變。如果您調整 Z 座標，管線將按照新的高度繼續佈設，但坡度保持不變。

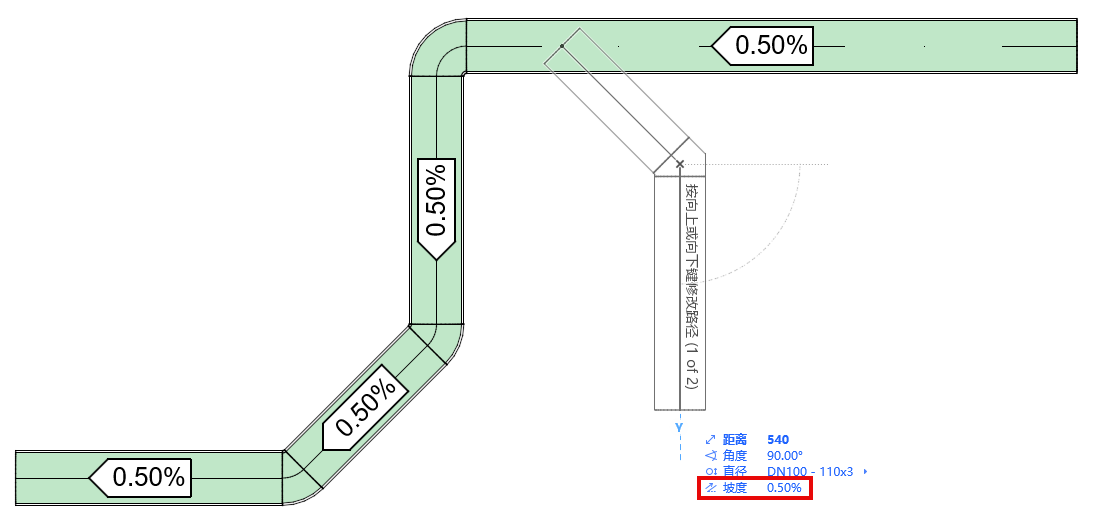

• 新分支出來的佈設段也會繼承主佈設的坡度

在選定點修改坡度

1. 選擇佈設元素的開口端。
2. 從彈出式小面包中，選擇修改所選點的坡度。
3. 輸入跟蹤器並更改斜率值。

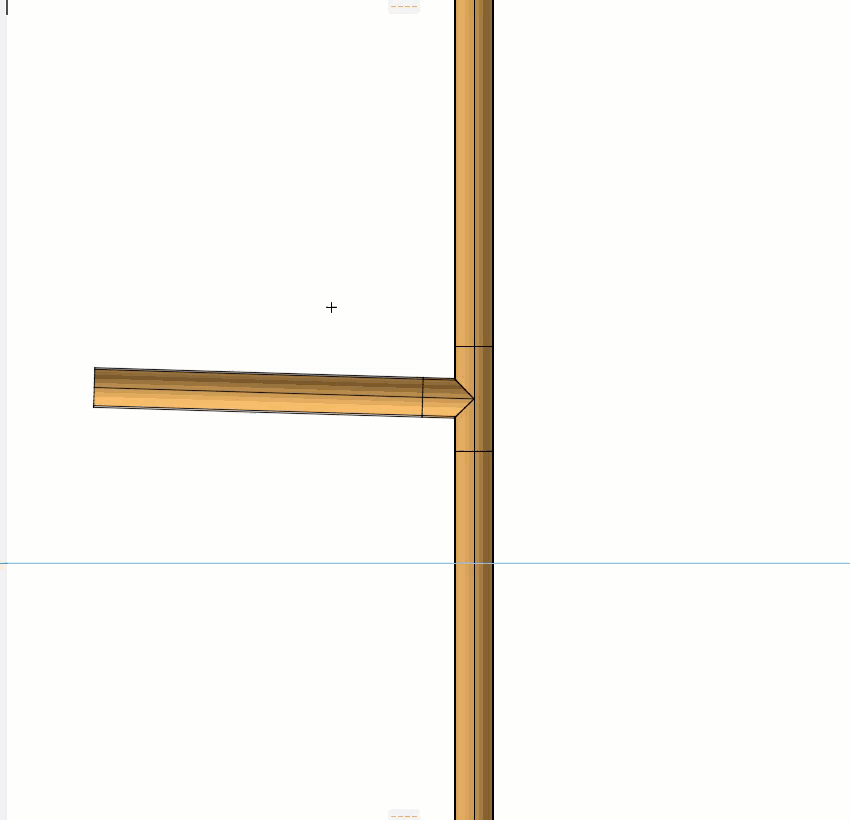

您還可以在彎頭或支管處改變佈設坡度：

在點擊處，佈設的標高不會改變。

坡度反饋

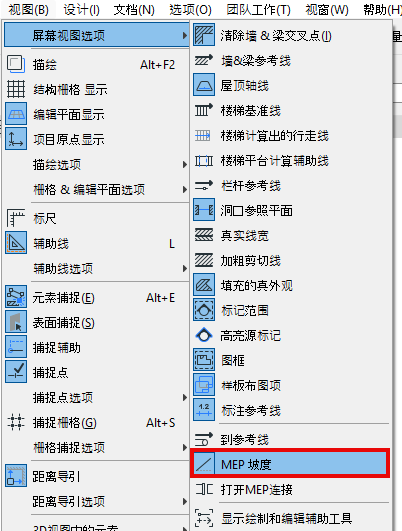

開啟MEP坡度顯示，選單路徑：視圖 > 螢幕顯示選項。

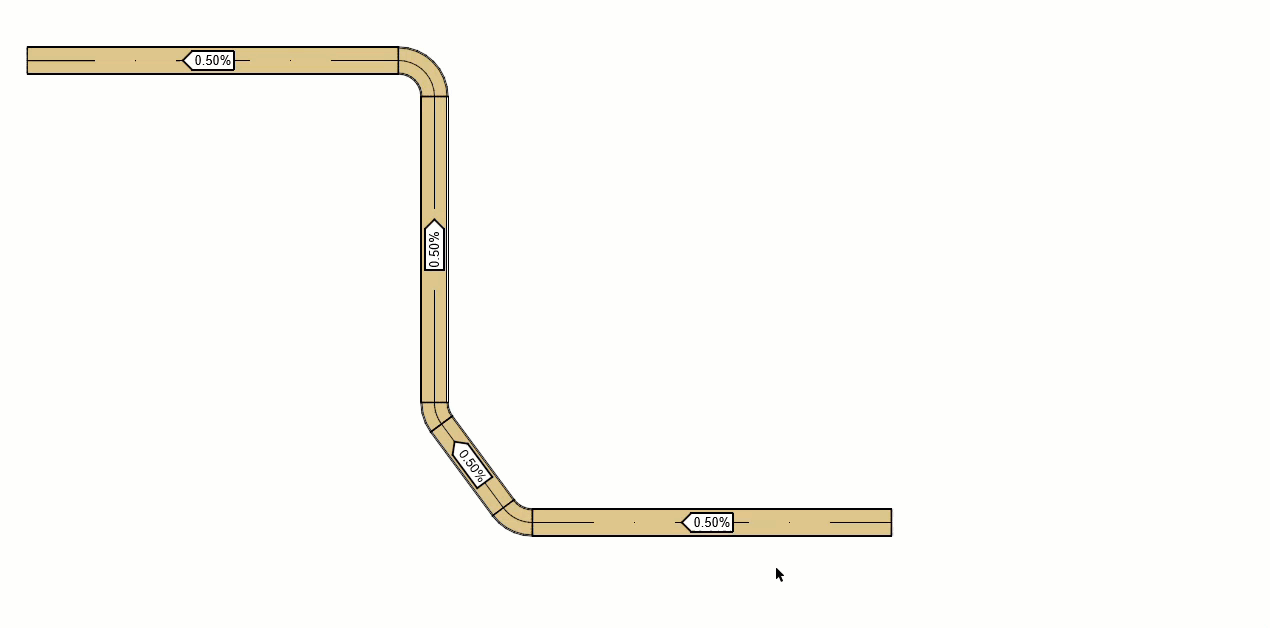

• 在平面圖上，您可以看到佈設坡度的方向和數值（這是為了提供功能性坡度反饋，僅顯示 5% 或以下的坡度）
• 對於選定的佈設要素，訊息標籤還會顯示坡度值





在三維和剖面視圖中，所選佈設元素會顯示綠色箭頭，以指示坡度方向：
