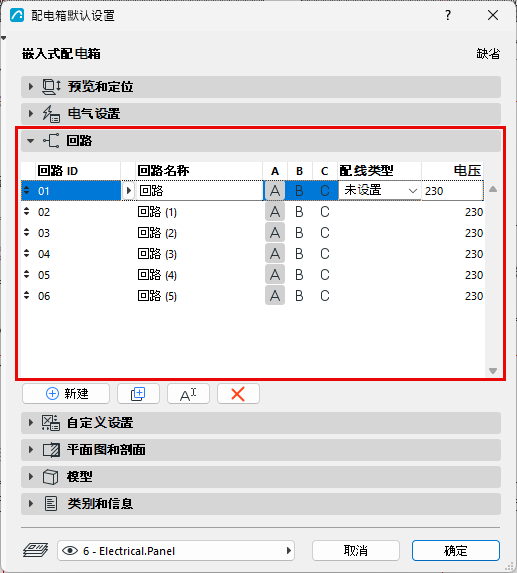

迴路
使用此面板為您的專案建立電氣迴路。您可以使用列表下方的按鈕建立新迴路、複製列表中選定的迴路、重命名迴路或刪除選定的迴路。
對於建立的任何迴路，請指定以下項：
迴路 ID
根據“ID前綴”和“ID樣式”字段中的設定自動生成。
迴路名稱
指定迴路的名稱。
A B C
這些按鈕用於指定迴路將使用 A、B、C 中的哪些相位。對於大多數住宅專案中的典型迴路，每個迴路僅使用一個相位，因此請選擇其中之一。
確保在各回路之間分配各相，以使所有相的預估計算負荷大致相同。為包含專為其設計的電氣設備的迴路選擇所有三個相位。
配線類型
為迴路選擇佈線類型，或將該值保留為“未設定”。可用的配線類型及其各自的橫截面積在電氣專案設定對話框中定義。
電壓
指定迴路使用的電壓（單位：伏特 - V）。
