電氣專案設定

Notice: 適用於 Archicad Collaborate 或 Archicad Max。

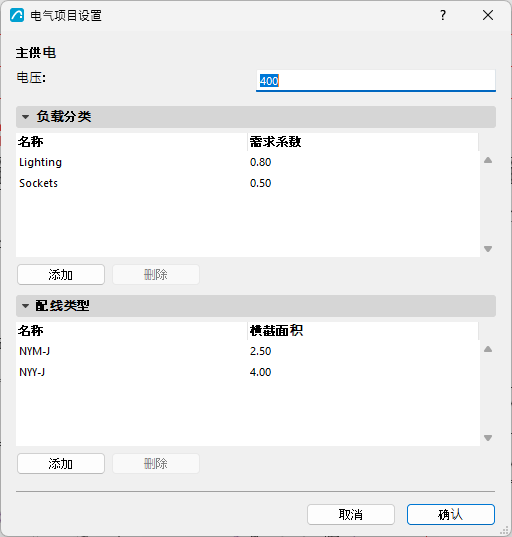

使用此對話框設定專案級電氣設定。

開啟對話框:

  • 使用選項 > 專案個性設定 > 電氣專案設定選單命令,或
  • 從MEP 工具欄開啟。



主供電

設定專案主電源供電的電壓(單位: 伏特-V)。

負載分類

指定專案中電氣設備使用的負載類型。對於每個分類,請指定名稱和需用係數。

註: 需求係數通常是一個介於0和1之間的數值,其中1表示無折減。它是一組負載的實際最大需求與其總安裝(連接)負載之比。安裝負載是指所有負載同時以滿功率運行時的理論最大值。在計算中,需求係數應用於每個設備:將電氣設備的視在功率(負載),以伏安(VA)為單位,乘以其負載分類的需求係數,得到其需求負載,同樣以VA為單位:

需求負載 = 視在功率(負載)× 需求係數(例如,15 VA × 0.8 = 12 VA)。

配線類型

指定專案中迴路使用的配線類型。對於每種類型,指定其名稱和橫截面積(單位:平方毫米)。

註: 配線類型用於指定迴路詳細訊息。
