標註配電箱

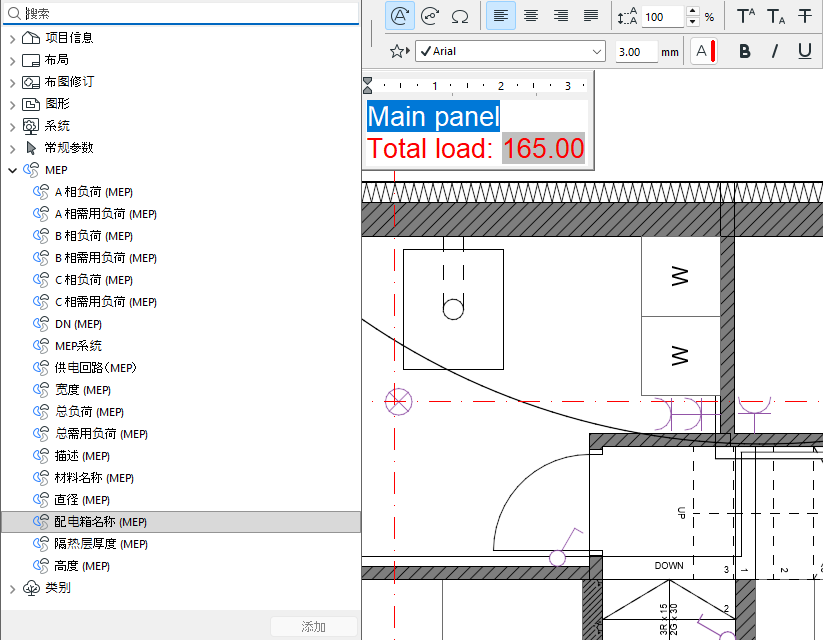

對於配電箱,在 MEP 類別中提供以下自動文字參數。



自動文字參數返回以下值:

  • 配電箱名稱- 配電箱的名稱。對於迴路,為其所屬父級配電箱的名稱。
  • A相負載、B相負載、C相負載 —相應相位(A、B或C)上的總視在功率負載。計算:每個電氣設備的視在功率在設備所屬迴路所使用的各相位之間平均分配。A相、B相和C相負載分別是分配給A相、B相和C相的所有負載部分之和。

例子:某個電氣設備的視在功率為 15 VA,且屬於僅使用 A 相的迴路(迴路及其相在電氣配電箱元素的設定對話框中定義)。該設備的全部15 VA負載被計入A相負載。另一個電氣設備的視在功率為40 VA,屬於一個同時使用A相和B相的迴路。其負載在兩相之間平均分配(40 VA ÷ 2),因此A相負載增加20 VA,B相負載增加20 VA。A相負載 = 15 + 20 = 35 VA。B 相負載 = 20 VA。C 相負載 = 0 VA。

註: 如果設備的“視在功率”複選框未勾選,或者設備未分配到任何迴路(其“供電”字段設定為“主”),則該設備不會對A相、B相或C相負載產生貢獻。
  • 總負載—A相負載、B相負載和C相負載之和。
  • A相需求負載、B相需求負載、C相需求負載—相應相位(A、B或C)上的總需求負載。計算:每個電氣設備向某一相位貢獻的視在功率乘以該設備負載分類的需求係數。A相、B相和C相的需求負載分別是分配給A相、B相和C相的所有需求負載之和。

例子:一個電氣設備向A相負載貢獻15 VA。其負載分類設定為“照明”,該分類的需求係數為0.8(如電氣專案設定中所指定)。因此,該設備向A相需求負載增加15 × 0.8 = 12 VA。另一個電氣設備向A相負載和B相負載各貢獻20 VA。其負載分類設定為“插座”,該分類的需求係數為0.5。因此,它分別向A相需求負載和B相需求負載各增加20 × 0.5 = 10 VA。

A相需求負載 = 12 + 10 = 22 VA

B 相需用負載 = 10 VA

C 相需用負載 = 0 VA

註: 不向A相、B相或C相負載貢獻的設備,也不會對A相、B相或C相的需求負載產生貢獻。
  • 總需用負載 - A 相需求負載、B 相需求負載和 C 相需求負載之和。
