CALHYDRA 連接

適用於 Archicad Collaborate.

CALHYDRA 連接外掛程式使用戶能夠充分利用 CALHYDRA 的強大功能，根據歐洲和德國標準進行精準的水力計算和模擬。CALHYDRA為飲用水、廢水、供熱及冷卻系統提供全面分析。導入CALHYDRA計算結果，自動更新 Archicad 專案中管道的標稱直徑。

CALHYDRA 軟體由 Kemper 旗下的軟體公司 Dendrit 開發。他們以精確、基於標準的計算而聞名德國。CALHYDRA 還可與 Graphisoft 的 DDScad 軟體配合使用。

本章主題：

前置條件

所需數據包

典型工作流

獲得最佳效果的實用設定（按專業分列）

已知限制

CALHYDRA 支持的標準

有用的鏈接

前置條件

要使用 CALHYDRA Connection 工作流，您必須具備以下條件：

  • 許可證：
  • Archicad Collaborate 或 MEP Designer
  • CALHYDRA
  • Archicad 專案，對MEP管道系統（飲用水、供暖、製冷、廢水、雨水等）進行建模
  • 導入 ArchicadMEP 專案所需的數據包

所需數據包

CALHYDRA 分類系統

  1. 下載 CALHYDRA 分類系統：Graphisoft BIM數據
  2. 在類別管理器中，點擊 導入 ，然後瀏覽下載的檔案。
    重要： 請勿刪除或重命名此類別系統。在將數據映射至CALHYDRA時，其名稱在內部被採用。

MEP佈設規格

為了進行真實的計算和正確的尺寸映射，請使用為CALHYDRA準備的製造商佈設規格。

  1. 下載 CALHYDRA - MEP-Route-Specification Material 包：Graphisoft BIM數據。該檔案包括 CALHYDRA 支持的製造商生產的 MEP 管道和配件材料。

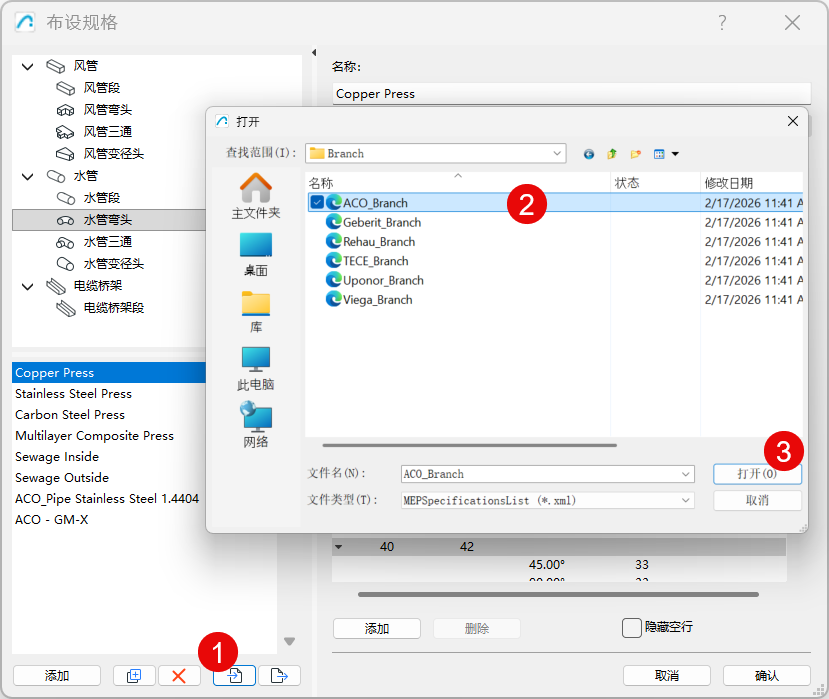

  2. 在佈設規格對話框中，點擊導入，然後瀏覽下載的軟體包並導入所需的檔案：

    重要： Archicad 和 CALHYDRA 中應使用相同的佈設規格。

典型工作流

  1. 在Archicad 分類元素
  2. 在 Archicad 中配置 CALHYDRA 轉換器
  3. 從 Archicad 導出專案
  4. 在 CALHYDRA 中開啟專案
  5. 在 CALHYDRA 中運行計算
  6. 從 CALHYDRA 導出結果
  7. 導入結果並更新管道尺寸

    在團隊工作中：確保保留要更新 管道元件。否則，不會進行更新。

以下各節將依次介紹每個步驟。

第 1 步 - 元素分類

CALHYDRA 依賴於 "類別"來了解每個元素所代表的含義（管道類型、配件類型、專業等）。因此，在導出到 CALHYDRA 之前，您可以在Archicad 中使用特定於 CALHYDRA 的分類系統對 MEP 模型元素進行分類。

註： 大多數簡單管件（彎管、變徑頭、三通）無需分類。分支僅在特殊情況下需要進行分類：例如，連接兩個不同 MEP 系統的分支，或是環形連接。

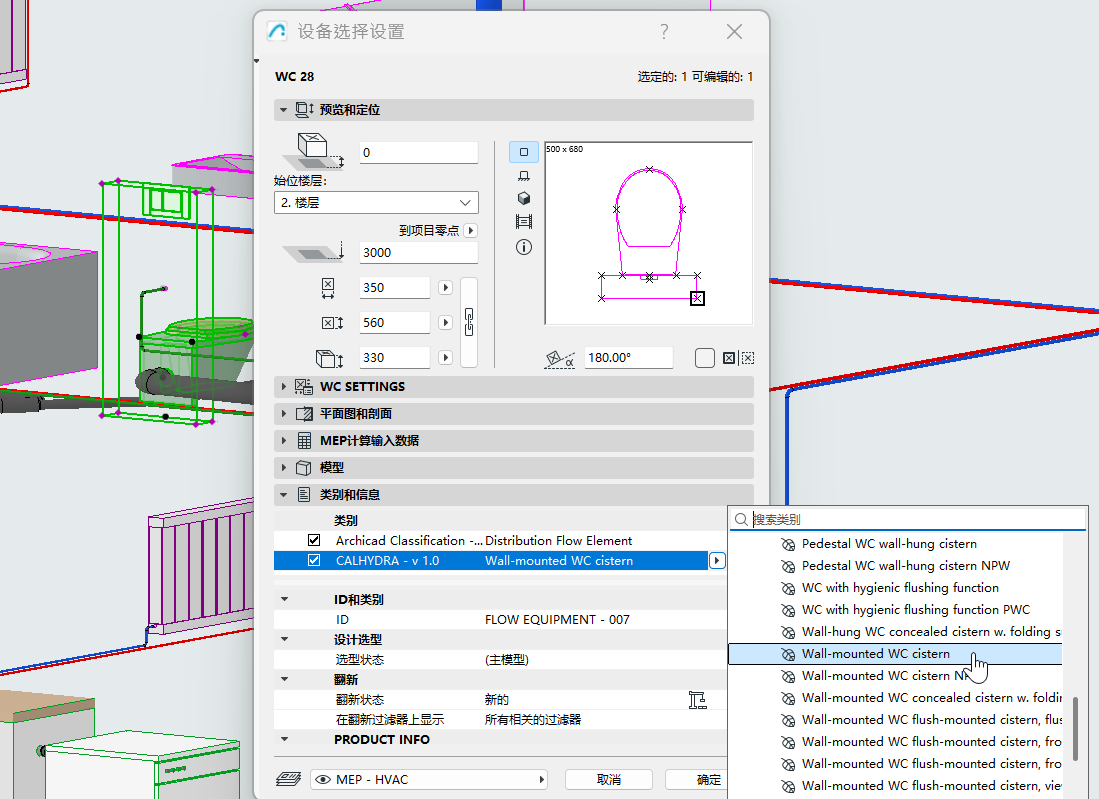

  1. 在模型中選擇 MEP 元素
  2. 在元素設定中，開啟 分類和屬性 面板
  3. 為每個 MEP 元素分配適當的 CALHYDRA 分類條目：


您可以通過以下方法加快這一過程：

  • 查找& 選擇 - 識別無 CALHYDRA 分類的元素
  • 交互式清單 - 用於列出和批量編輯分類

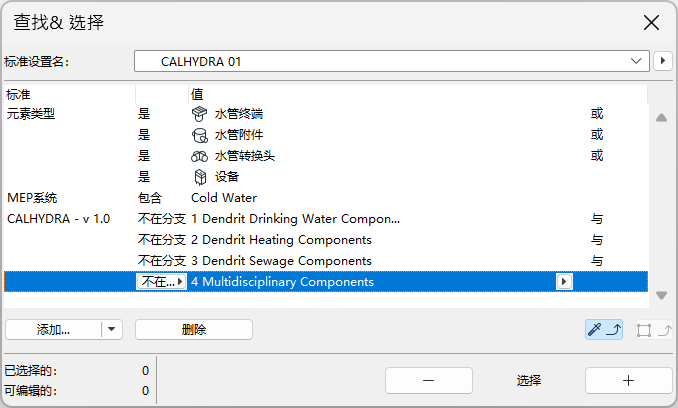

    圖 1. 查找未分類元素

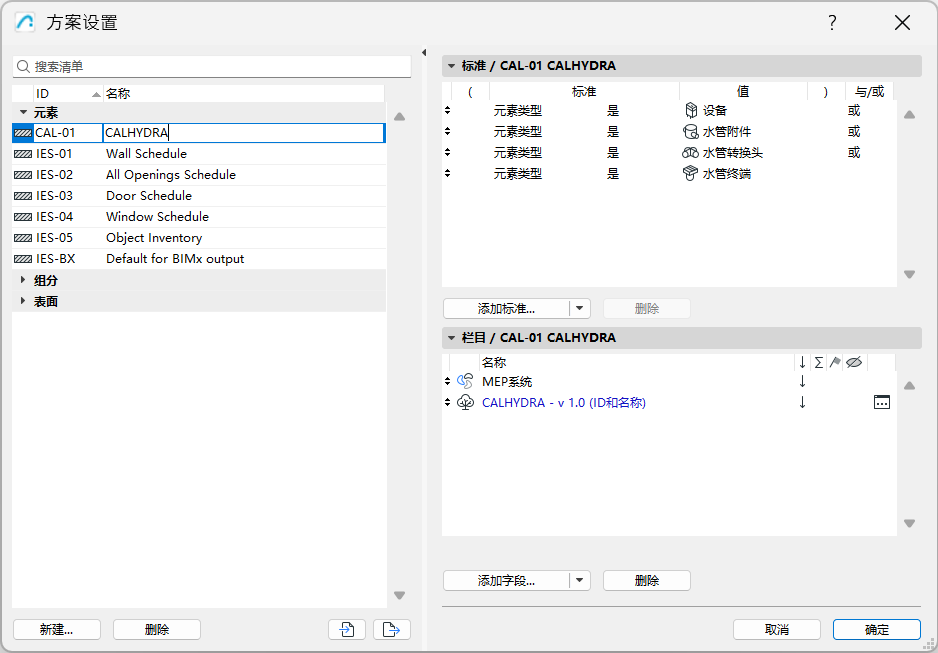

    圖 2. 使用交互式清單按分類查找元素

步驟 2 - 配置 CALHYDRA 系統轉換器

轉換器定義導出哪些 Archicad 系統，以及在 CALHYDRA 中如何解釋這些系統。

  1. 在 Archicad 中，轉到 檔案> 互操作性> CALHYDRA 連接> CALHYDRA 系統轉換器

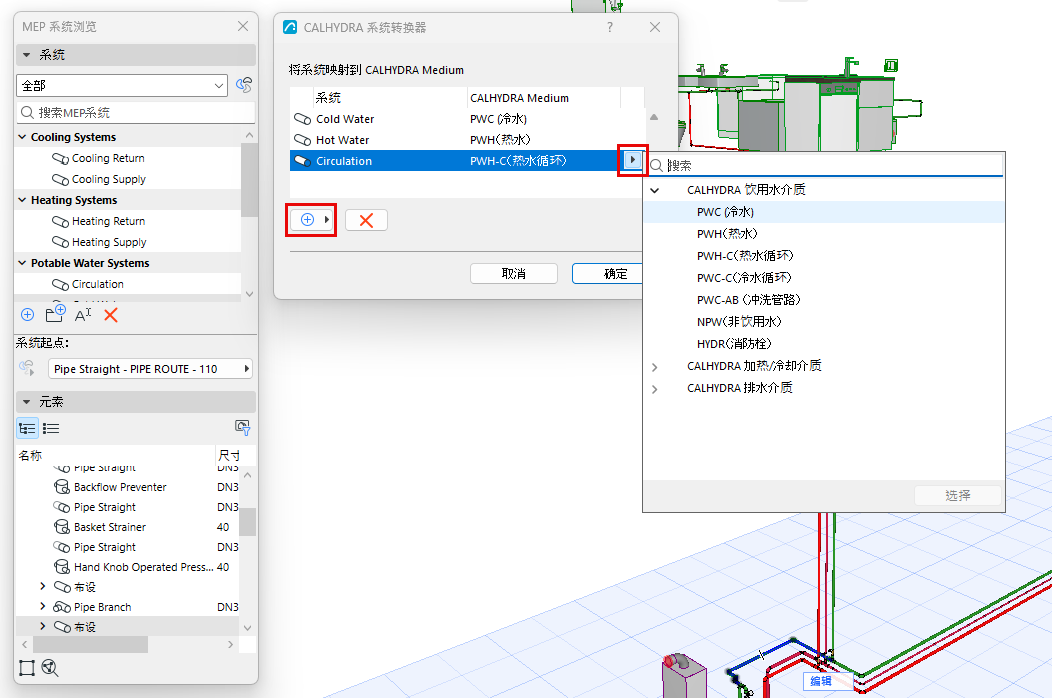

  2. 在 CALHYDRA 系統轉換器對話框中，選擇要導出的系統：
    • 點擊添加按鈕
    • 從出現的專案系統列表中，選擇要導出的系統

      限制：對於每次導出，一次只能從一個專業中選擇系統（例如，供暖或廢水）。不要在一次導出中合併導出多個專業的系統（如飲用水 + 供暖 + 廢水）。如果這樣做，CALHYDRA 將同時顯示所有專業，並拒絕繼續計算。

  3. 為每個選定的系統分配正確的 CALHYDRA 介質

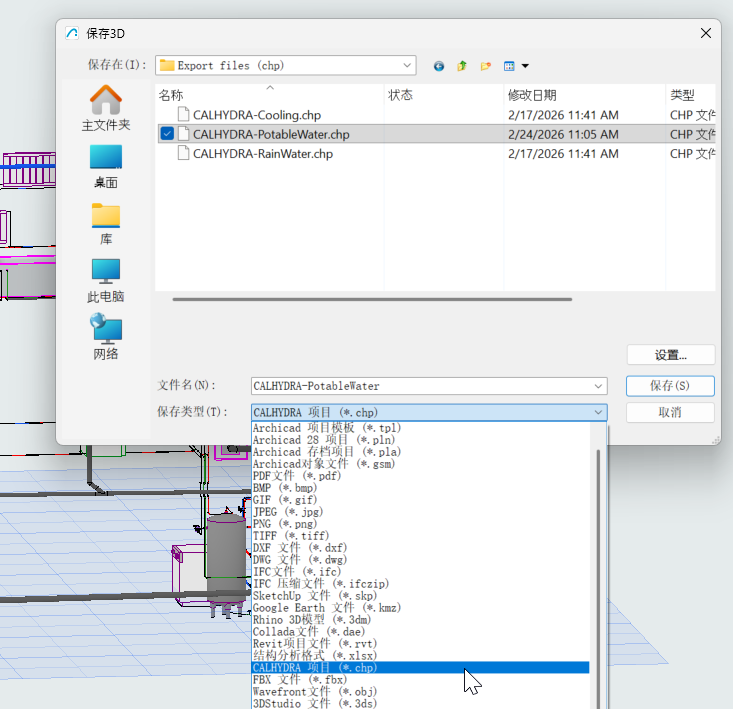

步驟 3 - 儲存 CALHYDRA 專案檔案

  1. 在 Archicad 中，轉到檔案 >另存為...
  2. 在檔案類型下拉選單中，選擇 CALHYDRA 專案檔案 (*.chp)
  3. 指定位置和名稱，然後點擊 儲存

您在 CALHYDRA 轉換器中選擇和映射的所有系統都將導出到此 .chp 檔案中。



第 4 步 - 將專案導入 CALHYDRA

  1. 啟動 CALHYDRA

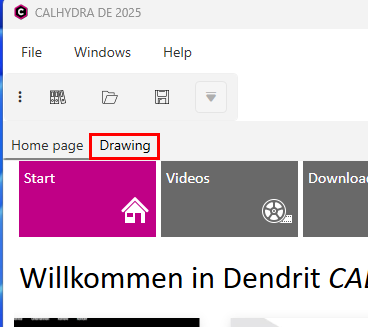

  2. 從主頁切換到繪圖選項卡

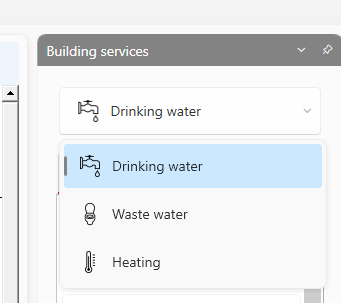

  3. 在樓宇服務下選擇相應的服務：飲用水、廢水或暖氣

  4. 使用 檔案> 導入管網 加載在步驟 3 中導出的 .chp 檔案

CALHYDRA將在其等軸測視圖和表格視圖中顯示導入的管網。

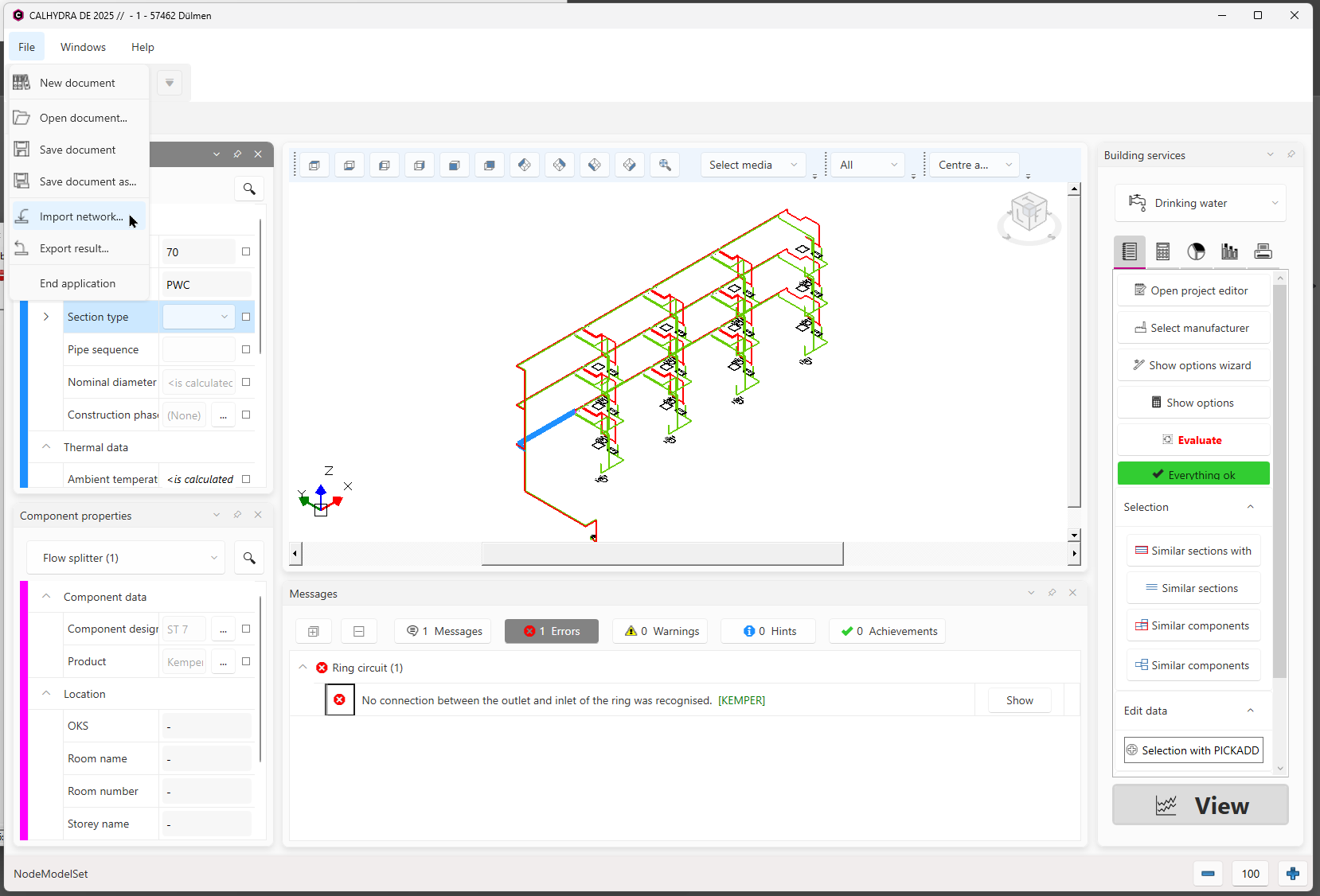

圖 3. 將管網導入 CALHYDRA

如果管網中包含特殊物件（如飲用水存儲或加熱器），CALHYDRA 可能會提示您從其數據庫中選擇合適的產品。

參見獲得最佳效果的實用設定（按專業分列）

步驟 5 - 在 CALHYDRA 中運行計算

具體的使用者介面和步驟見 CALHYDRA 在線幫助

步驟 6 - 從 CALHYDRA 導出結果

  1. 計算成功後，使用 檔案> 導出結果

    該檔案通常使用 .calhydraResult 格式。

  2. 將結果檔案儲存在可訪問的位置

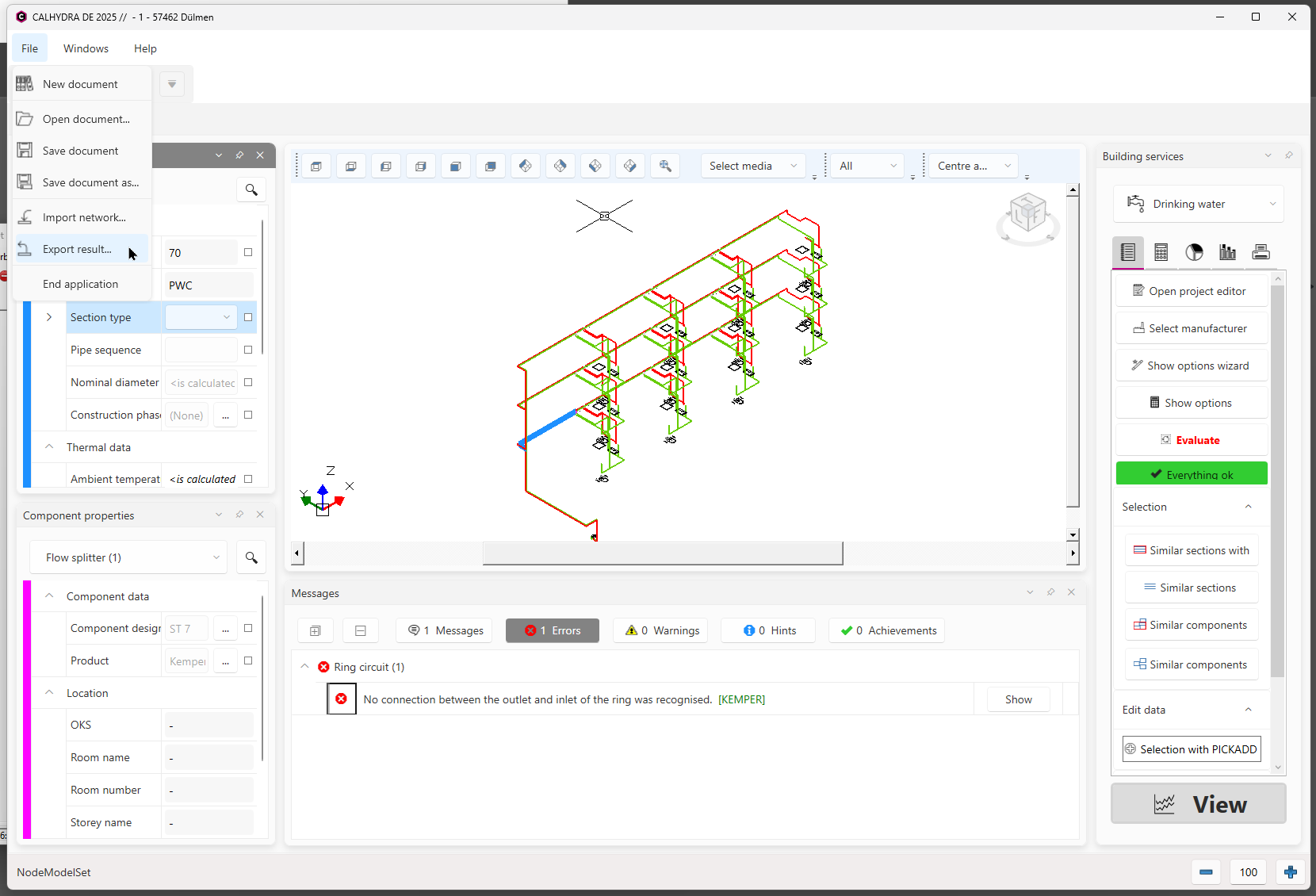

    圖 4. 從 CALHYDRA 輸出結果

步驟 7 - 導入結果並更新管道尺寸

  1. 在 Archicad 中，開啟相應的 MEP 專案
  2. 轉至 檔案> 互操作性> CALHYDRA 連接> 從 CALHYDRA 導入結果
  3. 瀏覽在步驟 6 中導出的 .calhydraResult 檔案
  4. 點擊開啟

Archicad 將使用 CALHYDRA 結果更新所有匹配路徑的管道尺寸。

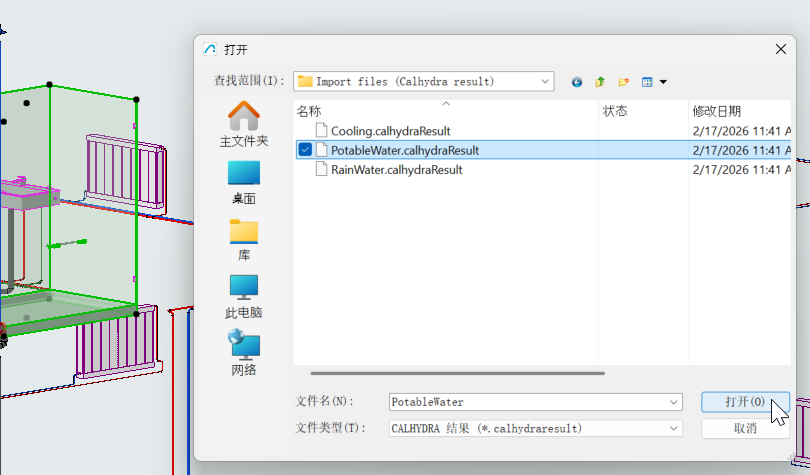

圖 5. 將結果檔案導回 MEP Designer 或 Archicad

在團隊工作中：確保保留要更新 管道元件。否則，不會進行更新。

如果某些管道沒有更新，請檢查以下內容：

  • CALHYDRA 系統轉換器對話框中的系統/介質映射是否正確？
  • Archicad 佈設規格中是否存在 CALHYDRA 計算的尺寸？否則，佈設尺寸將保持不變，不會有錯誤反饋。
    提示： 在 Archicad 和 CALHYDRA 中使用相同的佈設規格。
  • 這是一個團隊合作專案嗎？確保已保留即將更新的管道元件。

在 CALHYDRA 中儲存專案 - 使用已更改的 MEP 管網進行更新

要在 Calhydra 中儲存專案，請使用“儲存文檔”。

如果隨後在 MEP Designer 中修改了模型，管網通常需要重新計算。但是，您可以儲存現有的 Calhydra 專案，然後導入更新後的管網。這會保留專案中未更改部分的計算設定，因此無需重新進行配置。

變更追蹤

使用一下模型進行比較：

  • 導入計算結構前儲存版本，以及
  • 導入後的模型。

模型對比會準確顯示出哪些管道的尺寸發生了變化。

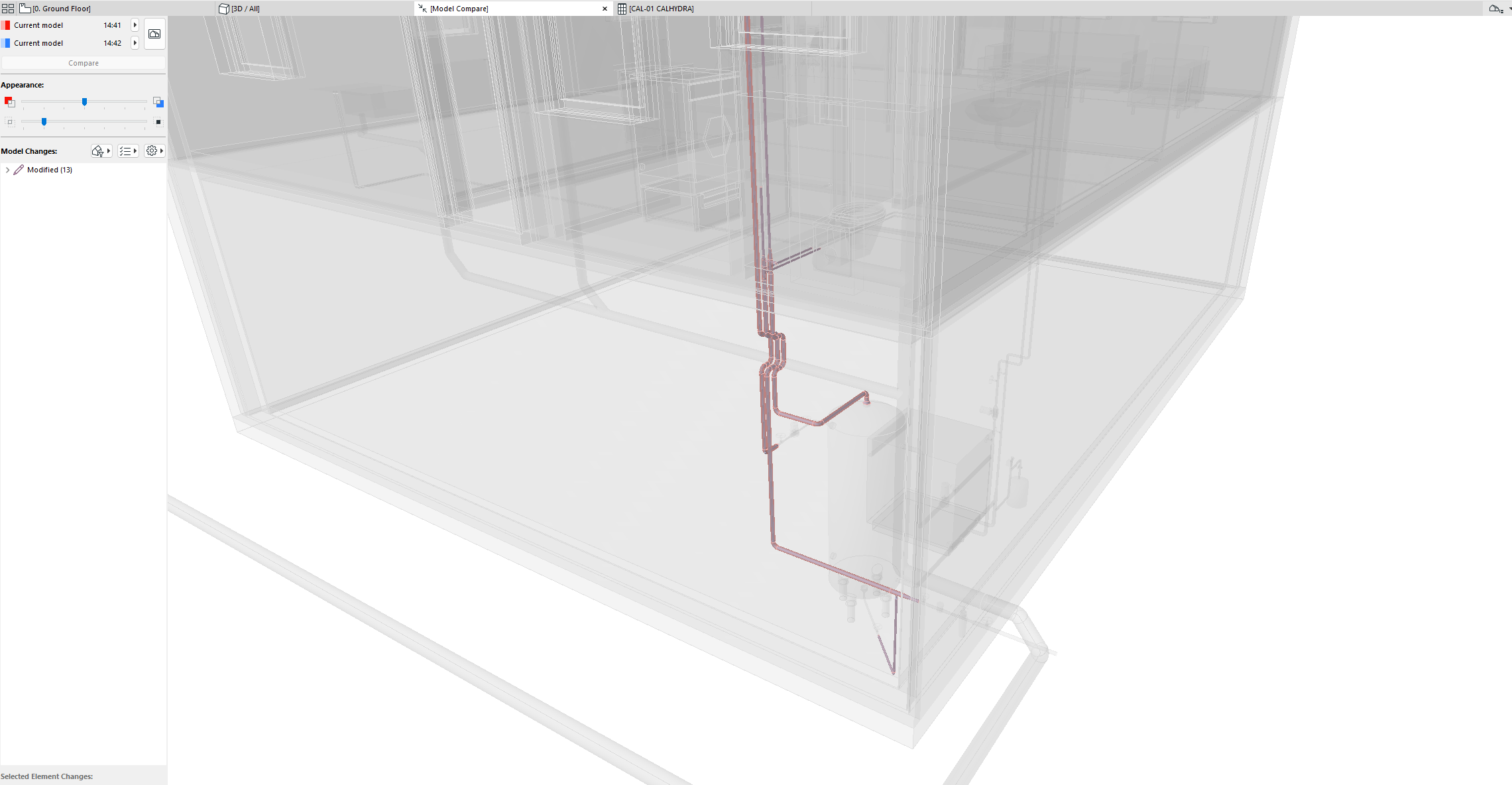

圖 6. 使用模型比較查看變化

獲得最佳效果的實用設定（按專業分列）

為了獲得正確的結果，請使用以下提示設定您的 MEP 系統。

廢水系統

在 MEP 模型中：

  • 建模並連接兩個獨立的 MEP 系統：通風管道和廢水管道
  • 在 CALHYDRA 系統轉換器中，將通風系統映射為 LT（Vent Line）

循環飲用水 (PWH-C)

在 MEP 模型中：

  • 建模並連接兩個獨立的 MEP 系統：主飲用水系統和循環管線。循環需要作為一個單獨的系統，並在 CALHYDRA 轉換器中進行相應設定
  • 對飲用水和循環系統進行單獨分類和映射

在 CALHYDRA：

  • 根據提示選擇合適的飲用水存儲/加熱器物件

供暖和製冷系統

在 CALHYDRA：

  • 指定 功率 (W) 值：
  • 點擊每個散熱器（用熱設備），填寫功率參數。
  • 缺少功率參數會導致報錯：“在用熱設備（名稱）中未輸入功率。”
  • 在需要處分配容量（升）數值：
  • 為正確計算膨脹水箱，請在散熱器上設定容量（升）參數。
  • 如果缺少，則顯示 CALHYDRA："x個組件缺少容量訊息。"

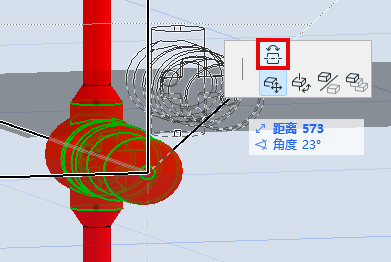

  • 流向：如果 CALHYDRA 通知您附件與系統流向相反，請在 Archicad 專案中使用 "翻轉方向 "命令糾正附件流向，然後重新導出。


雨水系統

在 CALHYDRA：

  • 設定屋面排水目標排水量（l/s）參數
  • 確保屋面排水管網建模清晰、分類正確
  • 如果缺少，則顯示 CALHYDRA："該流程沒有分配到某個區域，也沒有確定的目標流程。

已知限制

  • 不支持在單個導出中混合多個專業
  • 如果 CALHYDRA 專案同時包含多個專業的系統，CALHYDRA 將不會繼續計算
  • 每次僅限為一個專業模塊設定導出/轉換器配置。
  • 目前不支持的系統
  • 分類完整性要求

以下情況被明確排除在外，無法進行可靠的計算:

  • 冷水循環
  • 分流器
  • 請勿刪除或重命名 CALHYDRA 分類系統
  • 您可以重新組織或刪除單個條目，但系統名稱必須保持不變，映射才能正常工作

CALHYDRA 支持的標準

飲用水計算

  • DIN 1988-200:2012-05
  • DIN 1988-300:2012-05
  • DIN 1988-500:2011-02
  • DIN 1988-600:2010-12
  • DVGW Arbeitsblatt W 551:2004-04
  • VDI/DVGW-Richtlinie 6023:04-2014
  • VDI-Richtlinie 6003:2004 年 10 月
  • DVGW-Arbeitsblatt W 575

排水計算

  • DIN EN 12056
  • DIN 1986-100
