結構分析模型生成規則

生成規則應用到結構分析模型以對其進行優化，以便導出至結構分析軟體。

當前生成規則會在您開啟結構分析模型時自動生效—您不必使用命令將其啟動。

每個生成規則集均包括：

• 調整規則：這些規則調整（拉伸，縮短，偏移）1D和2D構件以在這些節點間實現連續性。結構分析需要連續性，因為失聯模型會導致錯誤出現。
• 末端/邊緣釋放：為沒有連接的末端/邊緣釋放定義一個通用規則。（這對於需要將釋放定義為“剛性”的接收分析軟體而言很有用。）
• 洞口過濾：定義規則以使結構分析模型忽略小洞口和非常狹窄的2D構件部件。

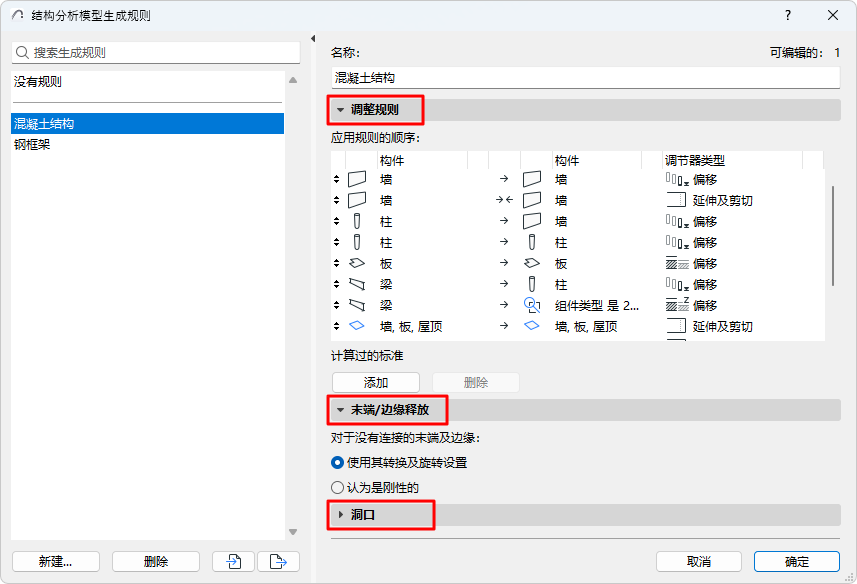

從以下位置開啟此對話框：

• 設計 > 結構分析模型生成規則
• 結構分析模型工具欄









預設樣板包含多個預定義的生成規則集（以及一個“無規則“選項）試用預設樣板。

如果您需要編輯規則，請點擊”添加“以複製所選規則集的副本，然後再微調。
