放置結構支撐

結構支撐工具

1. 啟用結構支撐工具





   • 從工具框，或
   • 設計 > 結構工程工具 > 結構支撐
2. 在平面圖或3D視窗中：將游標懸停在您想要添加支撐的結構分析構件之上。

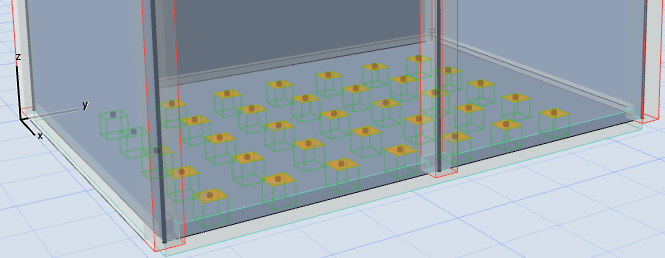

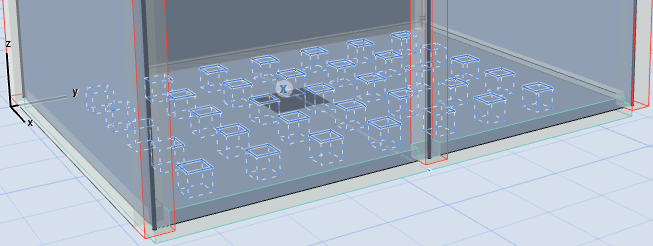

3.  圖形反饋會根據構件類型（1D或2D）顯示可用的支撐類型：點，線，和/或表面。

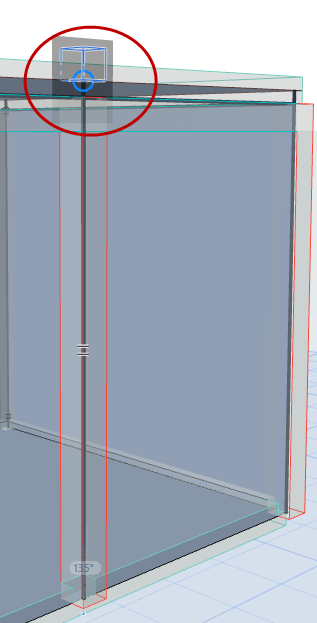

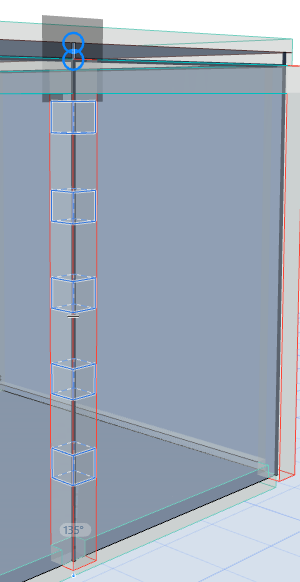

   幾何圖形預覽：1D構件的點和線支撐

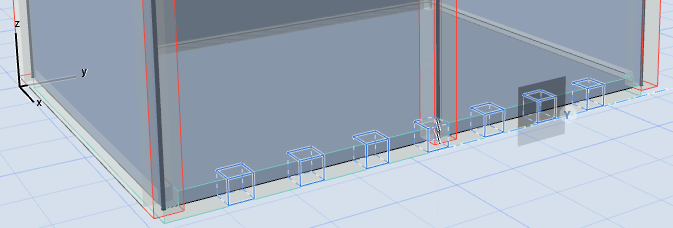

   圖 1. 幾何圖形預覽：2D構件的點和線支撐



4. 當您看到所需的支撐幾何圖形時，點擊以放置。





5. 使用支撐工具設定或訊息框以設定額外的選項。

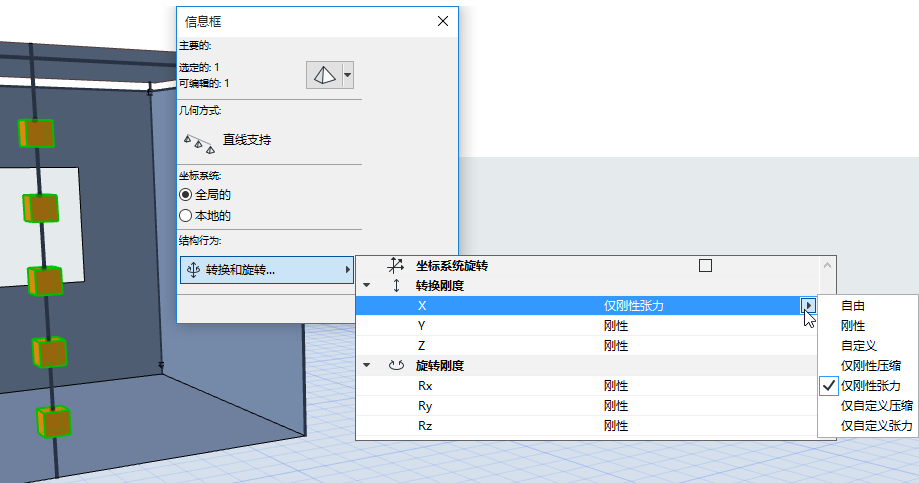

   圖 2. 線支撐元素的平移/旋轉剛度



結構支撐工具預設設定

放置新的結構支撐時，元素預設設定反應了點類型支撐用到的選項和工作單位（其中部分與其他支撐幾何無關）。即便如此，將特定支撐幾何（如線或表面支撐）設為所需值即可。

放置後，相關選擇設定將顯示正確、關聯的選項和工作單位。

“建立結構支撐”命令

使用建立結構支撐命令生成對多個元素的支撐。該功能適用於選定的元素，或者（如果沒有元素被選中）整個結構分析模型。

1. 選擇需要支撐的元素。
2. 啟動設計 > 結構分析元素 > 建立結構支撐

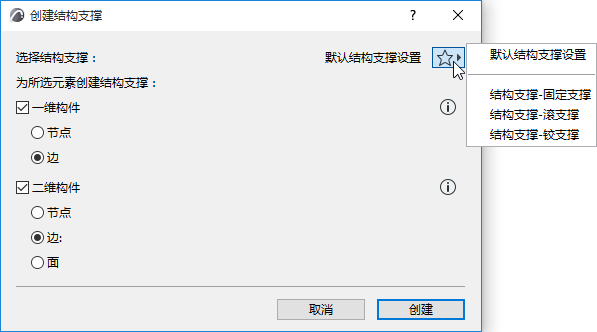

3. 在出現的對話框中，設定用於1D和/或2D構件的支撐的放置選項（或選擇“結構支撐”工具的“我的最愛”設定）。

   根據所選元素的不同，某些選項可能顯示為灰色。





4. 點擊建立。結構支撐出現在選定的構件上。
