使用元素屬性進行更精確的材質映射

您可能需要將一種Archicad建築材料映射到多種SAF材料。在結構分析應用程序中，相同的材料類型可能會使用不同強度等級（例如，混凝土-C20 / 25，C30 / 37等）。

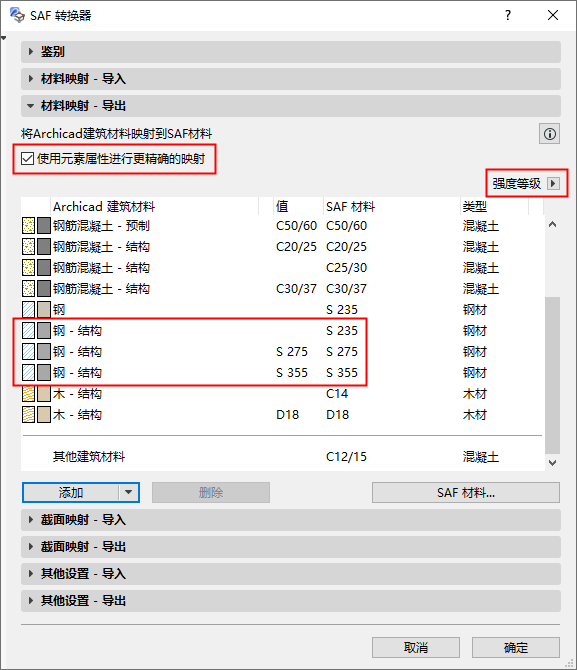

1. 選中該框，以包含“使用元素屬性進行更精確的映射”。
2. 現在可以使用屬性選擇彈出視窗。選擇一個Archicad屬性以區分建築材料（此處為強度等級）。
   註： 彈出式視窗包含了Archicad專案的所有屬性。

   比如，此Archicad模型中的“鋼結構”建築材料需要三個不同的SAF映射定義，以表達三種不同的強度等級值：S 275，S 355和未定義。

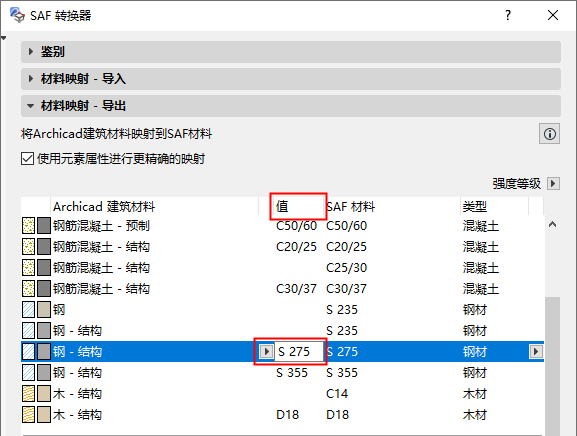

3. “值”列將添加到映射規則：點擊“值”字段以輸入相關數據（例如，鋼結構建築材料的S275或S355）。





   重要須知：

   • 在一個給定的Archicad模型中，只有單個元素屬性才能被用作SAF材料映射中的值。
   • 只有字符串類型的元素屬性才能被用作SAF材料映射。
   • 要按屬性值進行映射，必須將屬性值分配給Archicad元素（例如，在“樑”或“柱”設定中），而不是分配給建築材料。

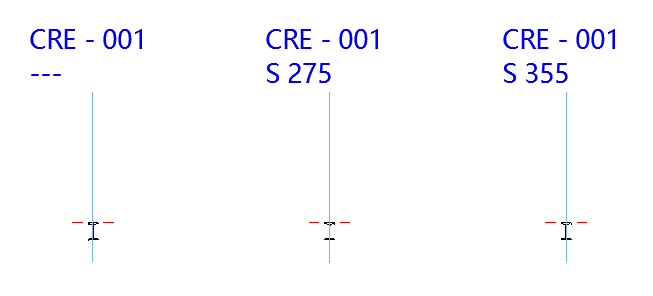

例子：帶各種強度屬性值的建築材料

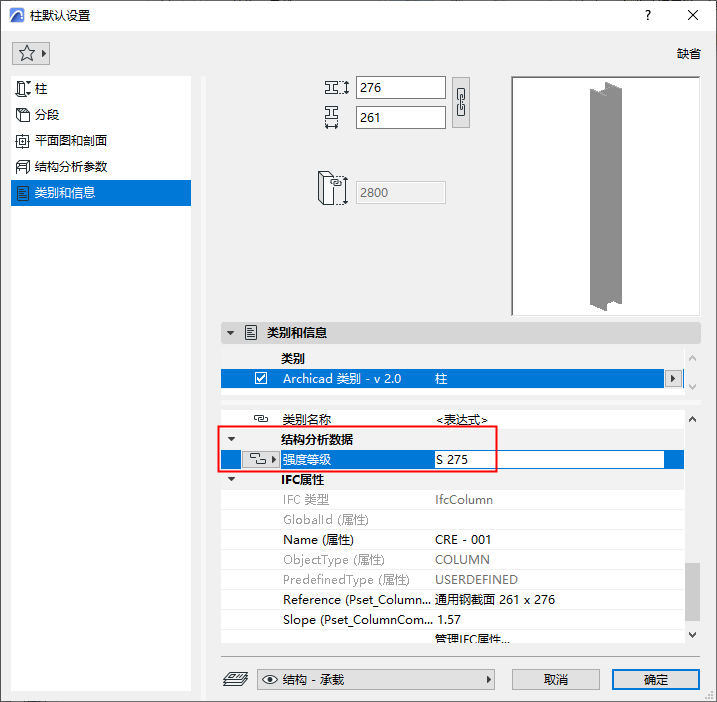

在此模型中，幾個Archicad元素使用鋼結構建築材料，但在“元素設定”的“分類和屬性”面板中為其強度等級屬性分配了不同的值。
