添加其他SAF橫截面（導入SAF）

在SAF轉換器的截面映射--導入面板中：

擴展可映射的SAF橫截面的列表有兩種方式：

  • 從檔案合併
  • 手動添加

合併SAF檔案中的橫截面

這是首選方法，因為可以避免鍵入錯誤。

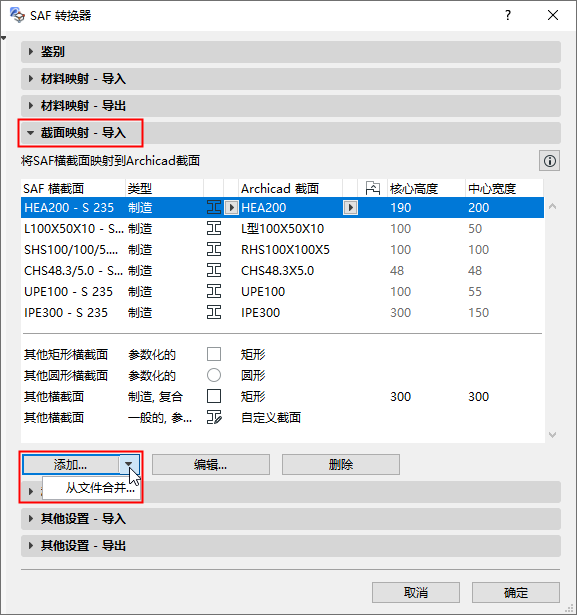

  1. 在添加按鈕中，點擊從檔案合併。

  2. 瀏覽為該目的準備的xlsx（SAF）檔案。

    參見準備和導出SAF數據檔案以確保標準映射。

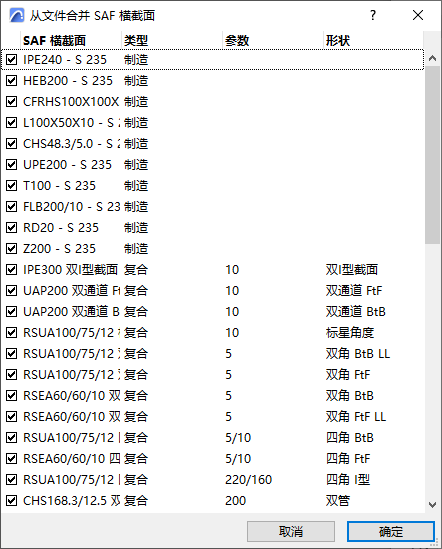

  3. SAF檔案中的橫截面會出現在對話中。查看此列表並檢查要導入的內容。
  4. 點擊確定。


手動添加或編輯SAF橫截面

  1. 點擊 添加 或者（對於列表中選定的橫截面） 編輯。
  2. 在出現的對話框中，手動輸入或編輯SAF橫截面名稱/材料。
    註： 由於此處使用標準名稱，因此只能在其中添加“製造”類型的SAF橫截面。
  3. 從彈出式視窗中選擇一個SAF橫截面形狀碼。
  4. 選擇一個SAF材料類別（鋼材或鋁材）。

製造橫截面映射規則的優先性

映射規則按以下述順序應用：

  1. 基於截面映射面板中的列表來按名稱映射--導入面板
  2. 外部數據庫（若勾選“為未映射的製造橫截面建立截面”複選框）。
  3.  “其他橫截面-製造”設定。這是所有未在上述步驟1和步驟2中映射的製造橫截面的總括定義。
