映射導入的“常規”或“參數化”SAF橫截面

可映射任何“常規”或“參數化”SAF橫截面至特定命名的Archicad截面（與製造類型一樣）。（請參見 按名稱映射SAF橫截面 。）

不過，不同於製造類型，SAF所定義的“常規”及“參數化”橫截面包括了幾何及參數化訊息，可被Archicad再建立或識別。

使用下述兩種工作流之一，將這些導入的橫截面映射至特定Archicad截面屬性。

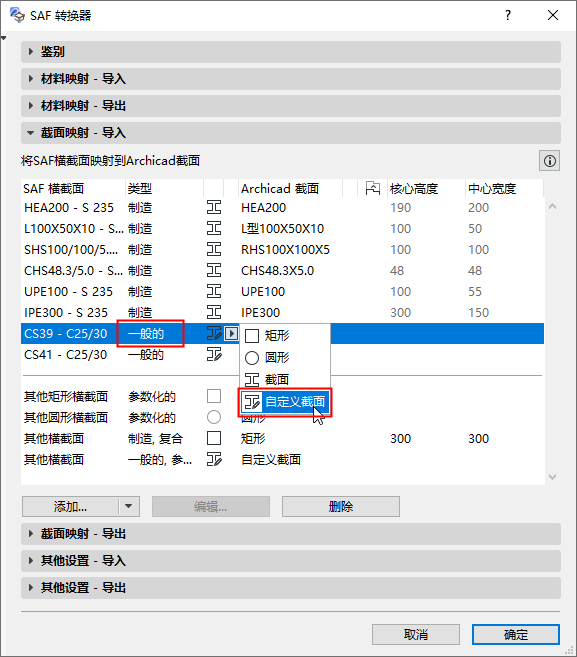

選項1：映射為自定義截面

任何“常規”類型的SAF橫截面可被導入為自定義截面。

此外，特定“參數化”類型的SAF橫截面也能被導入為自定義截面。

參見 被Archicad識別的參數化SAF橫截面 。


  • SAF橫截面的多邊形已被正確解釋並嵌入到“自定義截面”中，但是沒有任何材料訊息。（它們的材料是基於“材料映射”面板分配的。）
  • 該自定義截面未在Archicad的屬性中列出，您無法按名稱列示它，也不能在Archicad專案中引用它。
    註： 導入到Archicad後，您可以將該“自定義截面”放置在專案中，然後將其另存為有名稱的截面屬性。

選項2：通過屬性面板建立新的Archicad截面屬性

  1. 開啟選項>元素屬性>屬性。
  2. 點擊導入 按鈕。
  3. 在導入屬性對話框中：瀏覽為該目的準備的xlsx（SAF）檔案。

    參見準備和導出SAF數據檔案以確保標準映射。

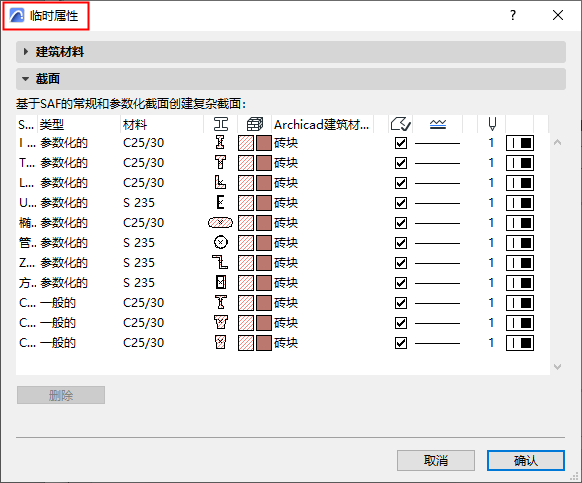

  4. 出現“臨時屬性”對話框。基於在導入檔案中列出的SAF橫截面（常規類型和支持的參數化類型），截面面板會列出潛在的新複雜截面屬性。

  5. 將Archicad建築材料，填充，線和畫筆分配給要附加的每個SAF橫截面。
    註：  若橫截面包含多個SAF材料，則只能被分配一個Archicad建築材料。但是，將其作為新的截面添加到Archicad專案之後，您可以使用截面編輯器為每個中心組件設定不同的建築材料。
  6. 點擊確定，返回到屬性。
  7. 在Archicad專案中添加新的截面。

現在，您可以將導入的SAF橫截面映射到名為Archicad截面的相應屬性（而不是“自定義截面”）。
