物理模型質量檢查
介紹
物理模型質量檢查有助於通過過濾掉某些建模和幾何錯誤來保證物理模型的正確性。對於其他類型的模型檢查，檢查結果（列示在模型檢查報告中）會提示您潛在的問題。
這樣，您就可以在應用調整規則並生成結構分析模型之前運行物理模型質量檢查了。

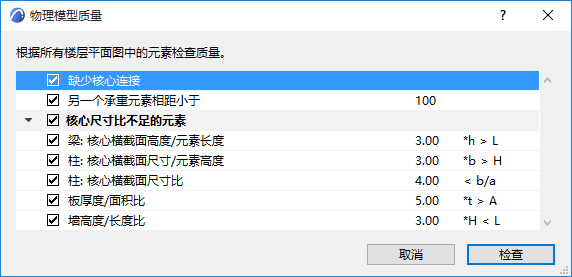

物理模型質量檢查對話框包含了一個參數檢查清單。您可以基於所有或部分列示的參數來檢查模型。每個參數的簡介如下（請參見物理模型檢查參數）。
您也可以自定義這些參數的限制/公差值—例如，以滿足建模標準，或結構分析軟體的規則。
物理模型質量檢查是如何工作的？
- 聚焦物理結構元素（而非1D或2D構件）
- 結構元素無論結構功能如何都將被考慮在內（除了一下參數：參見另一個承重元素相距小於）
- 僅檢查可見元素
- 如果元素被選中：僅檢查被選中的元素
運行物理模型質量檢查
在3D/平面圖/剖面圖視窗
