熱量區 標籤頁

為了能源評估，您可以將“熱量區”中的Archicad區域一起組合。熱量區是建築中具有相似加熱或冷卻要求的-也可以稱為溫度控制器要求的一個或多個房間或空間的集合。熱量區由Archicad建築能源模型中3D區域的組合代表。

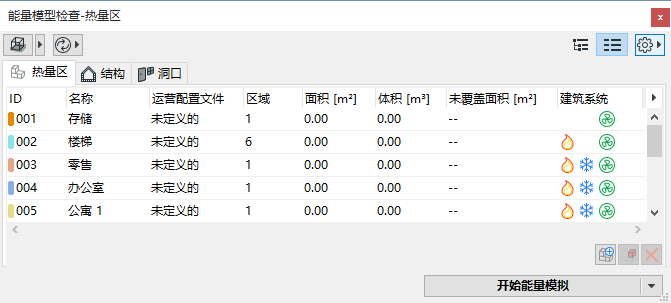

模型檢查面板中熱量區頁面列出了所有帶有其相關屬性的熱量區。

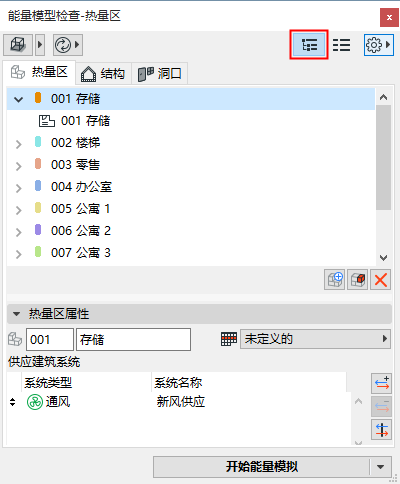

在樹狀視圖中，如果它們選擇熱量區名稱的下拉箭頭，您同樣可以看到組成熱量區的區域。如果選定了一個熱量區，其屬性在熱量區域屬性界面的頁面底部顯示。



建立 熱量區

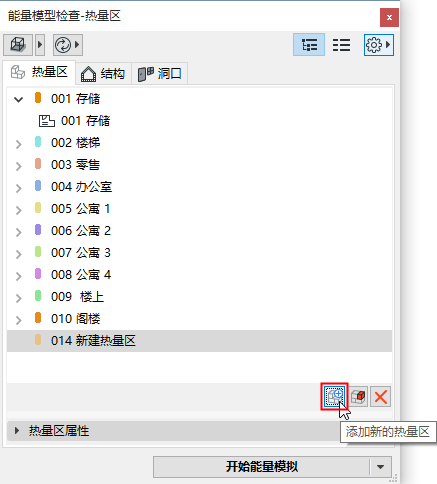

使用添加新的熱量區按鈕建立一個新的熱量區。然後在列表中輸入其名稱和ID。



向熱量區分配區域：

  • 將3D區域拖放到熱量區 (在樹狀視圖中)
  • 使用查找和選擇來選擇區域並添加區域到熱量區(在列表視圖中)
    註： 在同一熱量區中不需要合併區域。

熱量區數據

熱量去標籤頁能在表格或樹形圖中查看。在該頁面中有兩種數據類型：

  • Archicad模型的數據類型（直接從BIM獲取）：

    在熱量區中：區域數目、地板面積、體積、未覆蓋面積

  • 額外的數據類型 (由用戶分配給熱量區列表項)：

    熱量區ID和名稱， 操作截面，建築系統。

    參見熱量區訊息設定（能源評估）。
