能源評估工作流：概述

該章節總結了能源環境工作流的步驟。

準備用於能源評估的建築BIM

為了成功進行估算，建築模型必須至少包含外圍護結構和門窗佈局，以及代表重要熱存儲塊的主要室內結構。

而且，Archicad的區域必須放置在建築的每一個空調設備空間，因為模型的幾何分析是基於這些Archicad區域的。

能源模型檢查只能在可視元素中工作，因此您必須定義一個專用於能源模型的Archicad 視圖。使用圖層可見性完成您需要的視圖。確保區域的可視性。

註：選取框過濾功能無法應用於能源模型檢查而過濾建築元素。

定義熱量區

在Archicad建築能源模型中由3D區域代表的空間。為了能源評估，您使用能源模型檢查面板中的熱量區頁面 (設計 > 能源評估 > 能源模型檢查)將區域和“熱量區”一起分組。

熱量區是建築中具有相似方向、操作截面和內部溫度要求（也可以成為溫度控制器要求）的一個或多個房間或空間的集合。在同一熱量區中不需要合併區域。

自動模型幾何圖形和材料屬性分析

熱量區定以後，建築模型 (BIM)通過Archicad的自動模型幾何圖形和材料屬性分析功能轉化建築能源模型(BEM) 。這個分析做如下操作：

按照朝向和相對於區域的位置，分析可見結構和洞口，生成包圍它們的空間。(空間邊界用適合能源模擬輸入的格式，描述建築的幾何體。)
填入空間邊界列表。根據與能源評估相關的屬性，自動列出結構和洞口。

向完整的BEM分配和輸入額外的數據

能源模型檢查面板 是Archicad的能源評估功能中的主要使用者介面。使用面板來編輯建築能源模擬的輸入數據，以及添加訊息：

分配建築系統和操作截面到熱量區
空間邊界的屬性設定
註：大多數空間邊界屬性是通過Archicad的自動模型幾何圖形和材料屬性分析功能從建築模型中提取。空間邊界屬性設定允許使用者調整該數據並添加訊息，該訊息不是直接來自建築建造模型。
結構屬性設定：使用U值計算或U值覆蓋功能以及滲透和表面材料設定，來定義在結構列表中列出的不透明空間邊界的物理屬性。
洞口屬性設定：從洞口類目中，為洞口指定框和玻璃的性能數據。從完整洞口列表的預定義數據庫中選擇遮光裝置。

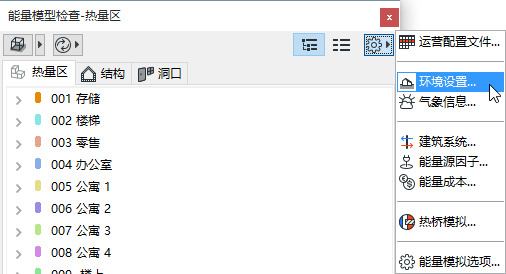

除了顯示“結構和洞口”列表，使用者介面的“能源模型檢查”面板也包含指向對話框的鏈接。

這些“額外的數據輸入”對話框可以快速定義運行能源評估需要的下列參數：

環境設定：設定中包括了“地點設定”，“氣候訊息”和“防風保護”對話框的鏈接。基準面、土壤和周圍的表面類型也在這裡設定。
操作配置檔案：選擇建築的功能來分配有關的內部溫度和操作截面對話框中的吸熱截面。如果需要，自定義一個操作截面來根據本地法規或複合實際建築用途對建築物進行調整。
建築系統：提供對能源計算重要的訊息，考慮建築的MEP系統（制熱、製冷、通風和熱水發電）
最後，為了進行初級能源、二氧化碳釋放量和能源消耗計算，使用專用的對話框定義“能源因素”和“能源消耗”。

評估建築能源性能

在“模型預覽”面板裡，點擊“開始能源模擬”按鈕，開始專案的能源性能評估。內置的、經證實的VIP核引擎，開始實施動態的能源模擬，計算建築的逐時能源平衡，輸出一個“建築能源評估報告”。內置的、經證實的VIP核引擎，開始實施動態的能源模擬，計算建築的逐時能源平衡，輸出一個“建築能源評估報告”。該報告包括這些訊息：與專案的能源相關的結構性能，年度能耗，能源平衡和碳足跡。
