讀取能源性能評估 - XLS報告

專案關鍵值頁面

XLS能源性能報告的“專案關鍵值”部分，顯示專案的基本訊息。它的內容比能源性能報告PDF的“關鍵值”部分非常相似，它還包括其他數據，如氣候數據、設計荷載和建議訊息（錯誤和警告）。

諸如名稱和位置（帶有座標）的專案數據會根據“地點設定”對話框上的用戶輸入在“評估日期”下方顯示。

關鍵的幾何和外殼屬性，如總計地板面積、通風量、外熱容量，從自動模型幾何分析中獲取。

列出計算出的傳熱係數(見 U-值（R-值）計算器 ) ，可用於整個建築，每個建築結構組(見 結構標籤頁 ) 以及建築外殼上的洞口 (見 洞口標籤 頁 )。

供暖和製冷系統“設計荷載”，是顯示總的系統量的模擬結果。

“建議訊息”顯示在模擬之前和模擬過程中的錯誤和警告。

專案能源報告頁面

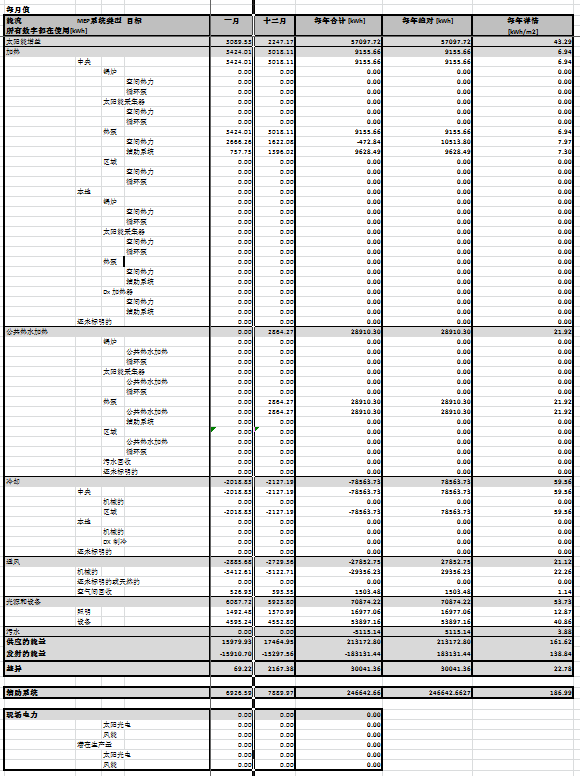

顯示在XLS能源性能報告的“專案詳細結果”標籤頁上的數據的詳細水平，超過“PDF能源評估報告”裡“月度能源平衡”條形圖的詳細水平：

• 依據系統和指定目標（空間熱力，熱水發電），熱力和冷卻將進一步分解。輔助能源需要操作單獨出現的系統。
• 照明和電氣用具的電力消耗分別結合對照列示出來。
  註： 只有通過 EcoDesigner STAR 外掛程式（可供 SSA/Forward 客戶使用）才能定義所謂的本地熱力和冷卻系統。本地系統數據將因此永遠作為0出現在Archicad中生成的能源評估報告中。同樣適用於現場電流

詳細輸入頁面

這個標籤頁顯示建築幾何訊息，像它顯示在“結構和洞口”面板上時一樣。使用這些數據，可以輸入第三方基於Excel的靜止能源計算軟體。
