用於能源評估的內部 空間區域

3D區域邊界

在平面圖上放置區域時，確保它們是被區域邊界完全包圍的。

• 所有的Archicad牆體(包括截面帷幕牆)自動設為區域邊界。
• 當使用板作為區域邊界的底部或頂部時，確保設定區域水平面和/或高度，以便水平的區域表面連接到板的內部邊。
• 如果屋頂、網面、殼體、變形體或Archicad圖庫物件用作區域邊界，除了只建立區域外，還要求額外的相互作用。在這樣的情況下：
• 手動繪製區域，確保它延伸到屋頂、網面、殼體的區域邊界元素以外。
• 從 設計 > 連接 選單中，使用命令，如“修剪元素”或“實體元素操作”，用所選的區域邊界重塑區域的形狀，在它們之間建立連接。

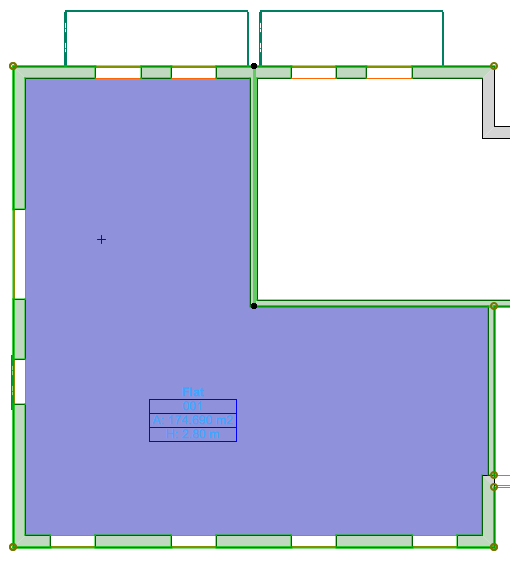

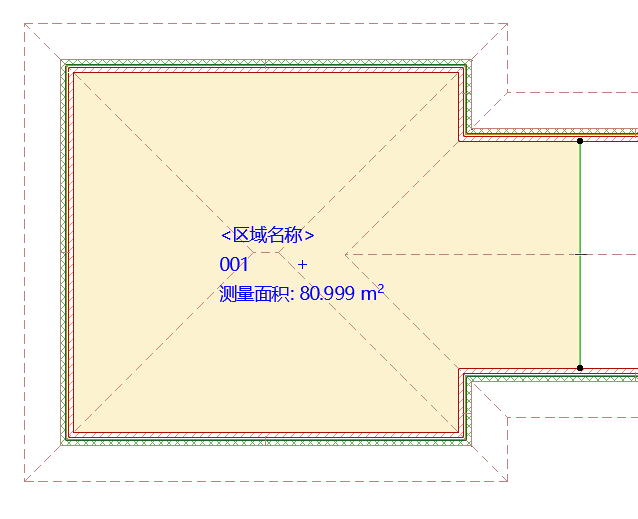

牆作為區域邊界	牆和線條作為區域邊界

2D區域邊界

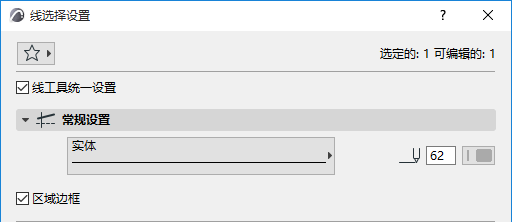

在平面圖上定義線作為2D區域的邊界，這也是可能的。選擇您想要當作區域邊界的線，在所選線設定對話框裡勾選“區域邊界”複選框。

在很多建模情況下，將線定義為區域邊界是很有必要的。例如：

• 在核和殼體專案中，模型的周邊區域
• 建築中的天井
• 包含幾個、非常不同的樓層和/或屋頂層的空間

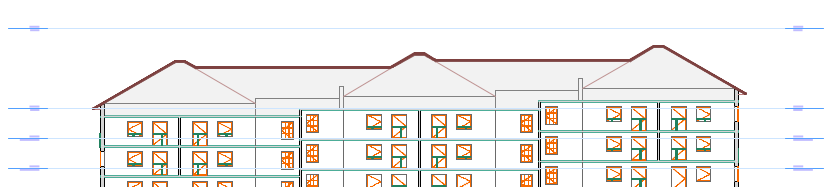

  圖 2. 不同樓層和無頂層的閣樓空間



更新區域

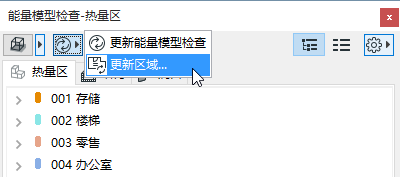

在變更了區域幾何形狀或區域邊界後，使用“能源模型檢查”面板左上角的“更新區域”命令。這將確保能源模型能反映Archicad模型的最新狀態。

區域建模規則

• 用單獨的區域，在每個Archicad樓層上建模多樓層的內部空間（如樓梯塊、天井）。



  樓梯間 - 多層內部空間的建模

• 絕熱牆是隔開熱空間的建築外殼牆，它們由於導熱差而被稱為絕熱體，一個典型例子是，隔開排房或相鄰建築的防火牆。

  在這種情況下，使用薄片狀的Archicad區域，建模與您的建築相鄰的建築的表面。在您的專案的每一個樓層上，使用一個單獨的區域。
