儲存DWG/DXF檔案

可用DXF和DWG格式儲存或發佈專案視圖或佈圖。（從清單、索引或列表視圖中不能儲存DWG）。

  1. 選擇檔案>另存為，然後選擇想要的檔案類型（DXF或者DWG）。

    關於以DWG/DXF格式輸出設定發佈器集的訊息，參見 發佈器。


    • 要僅儲存部分視圖，使用選取框限定專案。另存為將僅儲存選取框內部的部分。
    • 如果正在AutoCAD中工作，並將原來從Archicad 儲存的DWG開啟，則可能出現一個警告。但應該繼續下去，並用已在AutoCAD儲存的DWG工作－應該不會出現穩定性問題。

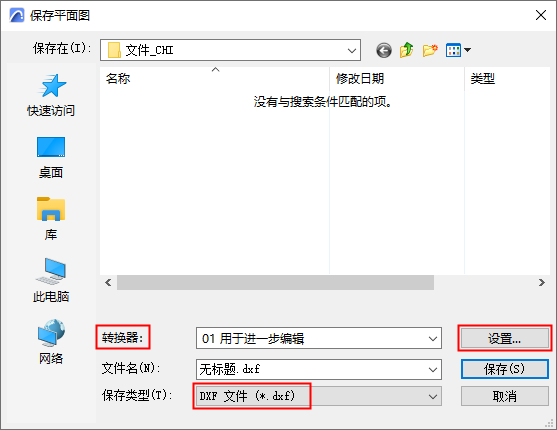

  2. 儲存對話框中的轉換器字段列示了大多數情況（如"按原樣輸出"）都用到的預設轉換器。

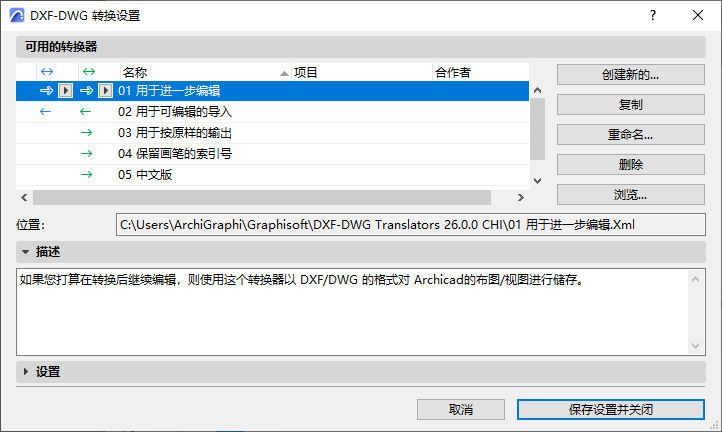

  3. 如果不知道使用哪一個預設轉換器，選擇設定來開啟DXF－DWG轉換設定對話框。頂部列出的每一個預設轉換器都在描述字段作了簡短的描述。

    更多說明，參見DXF-DWG轉換設定。



實體轉換

簡單的元素轉換成相應的AutoCAD實體：

  • 熱點到點，
  • 線（無箭頭）到線，
  • 圓到圓，
  • 弧（無箭頭）到弧，
  • 橢圓到橢圓，
  • 橢圓弧（無箭頭）到橢圓弧，
  • 帶箭頭的線和弧是“複雜元素”。
  • 文字到多行文字，
  • 填充到圖案填充，
    註： 牆、柱及圖庫部件中的填充也可以用相同的方式處理。
  • 圖片到圖像，
  • 標註（所有種類）到標註。
    註： Archicad和AutoCAD的尺寸標註顯示方式通常不同，特別是尺寸文字相對於尺寸線的位置。

複雜元素：圖形細節是由多個AutoCAD實體組成。除非選擇了"分解複雜Archicad元素"，否則它們每個都被繪製成圖塊，並在實體部分當中放置插入。

  • 牆：它們被繪製成名為WALL_<n>的圖塊，n是牆元素的索引。塊包含可視的輪廓線，填充（見多邊形填充的註釋），門窗的參考及附加標籤。如果存在參考的話，那麼門窗參考後面可能跟著它們的窗塊尺寸參考及附加標籤參考。
    註： 弧形牆的輪廓是由直線段組成的聚合線。
  • 柱是在名為COLUMN_<n>的塊中繪製的，在那裡n是柱元素的索引。塊包含可視的輪廓線，填充（見多邊形填充的註釋）和塊參考和附加標籤。
  • 窗是在名為WINDOW_<n>的塊中繪製的，在那裡n是窗元素的索引。
  • 門是在名為DOOR_<n>的塊中繪製的，在那裡n是門元素的索引。
  • 物件是在名為OBJECT_<n>的塊中繪製的，在那裡n是物件元素的索引。
  • 光線是在名為LIGHT_<n>的塊中繪製的，在那裡n是光線元素的索引。

    窗、門、物件和光線註釋：如果圖庫部件中不包括任何2D腳本，那麼這可能有8種不同表現，這取決於”統一畫筆“、”使用符號線型“和可能的鏡射狀態。因此這類圖庫部件不可能擁有多過8個被輸出的塊。其他（帶有2D腳本）可能會擁有任意數目的不同外觀，它們將和在輸出的平面圖中出現的外觀擁有數目相同的塊。

因為不止一個例子會共享同一個細節塊，所以附加的標籤是不會被放入這些塊中－它們緊跟著塊參考。

  • 板在名為SLAB_<n>的塊中繪製，在那裡n是板元素的索引。塊中含有輪廓，多邊形洞口，和加標籤的塊參考。
  • 屋頂在名為ROOF_<n>的塊中繪製，在那裡n是屋頂元素的索引。塊中含有輪廓，多邊形洞口，和加標籤的塊參考。
  • 樑在名為BEAM_<n>的塊中繪製，在那裡n是樑元素的索引。塊中含有輪廓，多邊形洞口，和加標籤的塊參考。
  • 網面在名為MESH_<n>的塊中繪製，在那裡n是網面元素的索引。塊中含有輪廓，多邊形洞口，網面層高線，及附加標籤的塊參考。
  • 區域在名為ZONE_<n>的塊中繪製，在那裡n是區域元素的索引。塊中含有前景填充、區域標記及附加標籤的塊參考。
    註： 由於預設的區域填充顏色是淺彩色，而AutoCAD的顏色集不包含相應顏色，因此它們全部以RGB匹配為淺灰色。如果願意，可以選擇一種飽和色（如紅色或黃色）作為區域填充顏色，藍色或黑色作為區域標記顏色。
  • 相機及相機集是無法輸出的。

在轉換過程中使用SHX字體

DXF-DWG外掛程式依靠AutoCAD字體的可用性－包括SHX字體。在轉換過程中外掛程式會顯示訊息要求使用這些字體。

如果無法使用這些字體，那麼可能是文字格式出現了問題（比如不正確的分行方式）。建議使用自AutoCAD用戶處得到的AutoCAD包中的SHX字體檔案SHX字體的TrueType版本同樣也可在AutoCAD包中找到。

一旦得到了字體，就請為它們建立一個單獨的檔案夾。當外掛程式需要SHX字體檔案時，請從該檔案夾中選擇它。如果沒有找到所須的字體，那麼可以另行選擇（在這種情況下轉換結果肯可能會不同）。一旦向外掛程式顯示了檔案夾，它就會在此檔案夾中進行自動搜索（新建子檔案夾除外）需要的SHX字體檔案。

TrueType字體的註釋：在Windows和Mac中使用TrueType字體毫無問題。（Mac用戶應該將TrueType字體檔案複製到系統驅動程序的圖庫/字體檔案夾中）。

註釋：字體與 形狀：AutoCAD不僅將SHX檔案作為字體使用，還將它們用於其他用途。複雜線將形狀插入它們的式樣中。這些形狀可能會以簡單符號形式被添加到圖形中。如果選擇了此類SHX代替字體，可能會產生問題－因此當外掛程式要求查找一個SHX檔案時，如果無法保證所找到的SHX檔案是正確的類型的話，請使用"跳過"選項。所需的檔案名應該提示所須的類型－字體或形狀。
