CAD 格式（開啟）

DWF檔案（.dwf）

圖紙Web格式，由Autodesk建立的2D向量圖形格式。

DWF檔案將包含帶以下某些例外及限制條件的所有圖形元素：

• 圖片：由於格式的限制，只有標準的圖片才可以寫入到一個DWF檔案。
• 不包括相機。

DXF/DWG 檔案（.dxf、.dwg）

Archicad開啟所有以AutoCAD 2000開始的DWG檔案格式。

從檔案> 開啟，選擇 DXF 或 DWG 檔案格式。使用設定按鈕開啟DXF-DWG轉換設定對話框。

更多說明，參見開啟DWG/DXF檔案。

然而，在大多數情況下，用戶不需要調整這些轉換設定，因為在開啟一個DXF/DWG檔案時，預設設定將提供預期的結果。

MicroStation設計檔案(.dgn) - 版本7或8

執行以下一種操作：

• 使用檔案>外部內容>放置外部圖形然後選擇一個MicroStation設計檔案（.dgn）檔案（版本7或8）
• 使用檔案>開啟然後選擇一個MicroStation設計檔案（.dgn）檔案（版本7或8）
• 拖放.dgn檔案，將其導入到當前專案中。

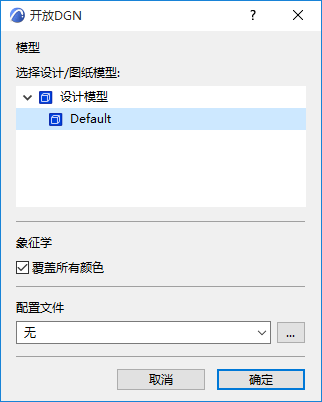

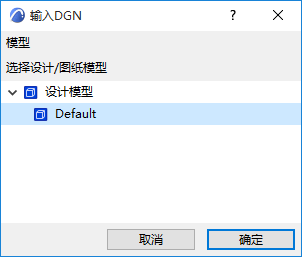

在適用的情況下，在開啟DGN對話框或者導入DGN對話框中設定選項：

設計/圖形模型

使用彈出視窗選擇DGN模型中的一個模型（如果它包含多個模型）。

象徵學

覆蓋所有顏色：使用DGN顏色表覆蓋專案畫筆集。

配置檔案

選擇Archicad預設檔案夾中有一個預設配置檔案（txt）。使用或自定義配置檔案以確保滿足公司標準。

背景顏色可見性

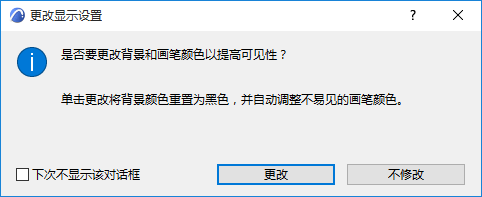

如果您使用檔案>開啟以開啟DGN檔案：將出現一個對話框，其中包含將背景色更改為黑色的選項。

同時參見另存為MicroStation設計檔案 (.dgn) - 版本7。
