導出至Artlantis

如何導出

1. 在Archicad中顯示透視圖3D視圖。
2. 選擇檔案>另存為...命令。
3. 在檔案格式列表中，選擇你需要的Artlantis（*.atl）版本。

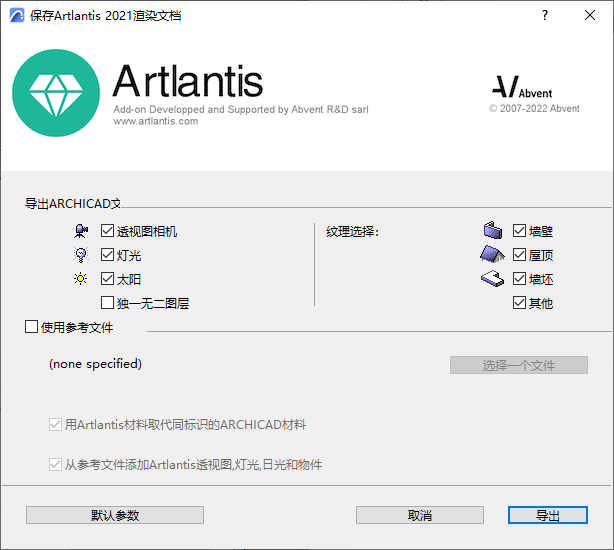

4. 點擊儲存按鈕，將顯示“導出”對話框。

在此對話框中，您可以導出新的Artlantis檔案，或更新已經發送到Artlantis的.atl檔案。

建立一個新檔案

檢查各項來導出。

• 透視相機：在Archicad 中建立的所有相機將在Artlantis的透視檢視列表中出現。
• 光*：所有插入專案的燈將在Artlantis的光檢視列表中出現。
• 太陽*：日光系統（地理位置，日期和時間）將在Artlantis的日光系統檢視列表中出現。
• 唯一的圖層:如果該項勾選，所有的Archicad圖層都以一個圖層導出到Artlantis。如果未勾選，所有Archicad圖層將在Artlantis物件檢視的圖層列表中恢復。

  *註釋如果光或太陽控制項在導出對話框中禁用，開啟照片渲染設定對話框(文檔> 建立圖像)，啟動基礎渲染引擎並開啟適當的光源。

• 貼圖選項，牆，屋頂，板，其他*：與表面關聯的貼圖將被導出。

  *註釋其他選項包括所有工具，例如柱、樑、樓梯、門、窗，以及網面和物件。

更新一個先前發送到Artlantis的.atl檔案

在建立一個新檔案中描述的所有控制線在這裡依然有效！

1. 選擇使用參考檔案選項
2. 點擊選擇一個檔案。
3. 選擇.atl參考檔案。

選項

• 使用相同的標識符，以Artlantis參考檔案材料替換Archicad材料。
• 從參考檔案匯總添加Artlantis透視視圖、光、日光系統、物件

如果這些選項之一被啟動：

僅當Archicad 專案中的新元素（幾何圖形，視點，燈，日光儀）不是參考檔案的一部分時，才會被導出。

關於導出彎曲元素的注意事項

預設，導入Artlantis的彎曲的元素從不會被平滑。要在Artlantis中使曲線平滑，轉到著色器檢視標籤高級參數 區域，選擇所需的材料，並使用光滑度滑塊。
