建立新的自定義IFC屬性
IFC屬性是分配給IFC實體的附加訊息項。它們被組織到屬性集中（IfcPropertySet）。
buildingSMART為每個支持的IFC模式（包括IFC2x3、IFC4和IFC4x3）定義了標準化的屬性集。標準屬性集名稱以前綴Pset_開頭。
您可能希望建立自定義IFC屬性。
- 您可以使用IFC專案管理器或元素設定對話框僅為特定元素建立自定義屬性。
- 您還可以為特定 IFC 類型（例如 IfcCurtainWall）的所有元素建立自定義屬性：為此，請使用導出轉換器中的“用於 IFC 導出的屬性映射”。在出現的對話框中，您還可以建立映射規則以向這些屬性賦值。
為單個元素建立自定義IFC屬性

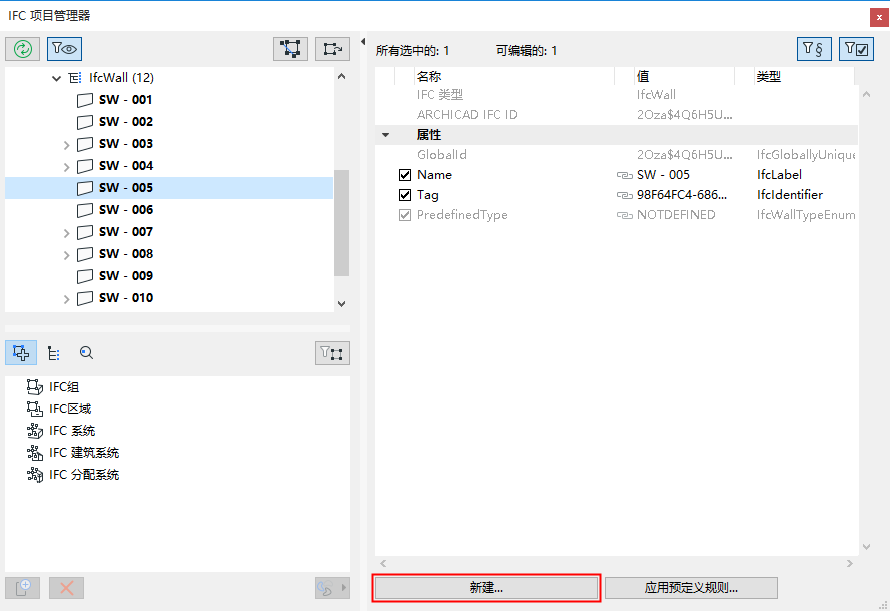

對於所選元素，可以通過“IFC 專案管理器”或元素設定對話框建立自定義 IFC 屬性。

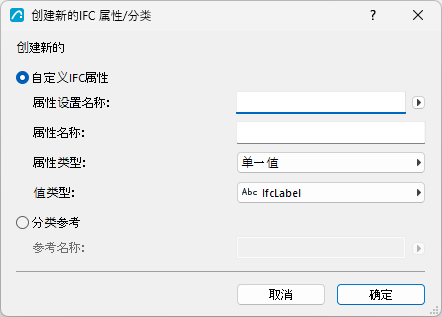

建立新的IFC屬性/分類
- 輸入新的自定義屬性集名稱；或者從先前為相同元素類型定義的現有屬性集名稱列表中進行選擇（點擊箭頭圖標以訪問此列表）。
- 輸入新建訊息名稱。
- 選擇一個訊息類型（單個、枚舉、複雜等等），如下表所述。
- 將值類型設定為標籤、文字、整數、佈爾等。
|
屬性類型： |
定義 |
|
單一值 |
一個屬性物件，它有單個被分配的值（數字或描述）。 |
|
枚舉值 |
一個屬性物件，它的值從枚舉中選擇。 |
|
界限值 |
一個屬性物件最多有兩個被分配到的值（數字或描述），第一個值指定了上限並且第二個值指定了下限。 |
|
列表值 |
一個被分配有兩個列表值（數字或描述）的屬性物件，與有兩列的表格相對應。 |
|
清單值 |
一個被分配有幾個值（數字或描述）的屬性，與排序列表相對應。 |
|
參考數值（僅IfcCalendarDate） |
參考日曆日期類型實體（日、月和年）的屬性物件。 |
|
值類型： |
定義 |
|
IfcAreaMeasure |
一個表面範圍內的真實的 類型值。值必須設定為平方米，但是要依據面積單位設定在導出中的重新計算 。 |
|
IfcBoolean |
簡單的佈爾類型的定義的數據類型。值：對或錯。 |
|
IfcIdentifier |
一個標示符是字母數字字符串（最多255個字符），它允許識別個體的事情。它可能無法提供自然語言的含義。 |
|
IfcInteger |
簡單的整數 類型的定義的數據類型。在IfcInteger中包含的比特數是不受限制的，但是在實踐中它是實現特定的。 |
|
IfcLabel |
標籤是可以被某物參考的術語。IfcLengthMeasure它是一個代表某物的人類可解釋的名稱的字符串（最多255個字符） ，並且應有自然語言的含義。 |
|
IfcLengthMeasure |
距離的真實類型值。值必須設定為米，但是要依據長度單位設定在導出中的重新計算。 |
|
IfcLogical |
簡單的邏輯 類型的定義的數據類型。值：對、錯或未知的。 |
|
IfcMoneteryMeasure |
錢數量真實的 類型值，不考慮其貨幣。貨幣單位可以在貨幣單位設定中設定。 |
|
IfcPlaneAngleMeasure |
平面圖中一個角度的真實的 類型值。值必須設定為弧度，但是要依據角度單位設定在導出中的重新計算。 |
|
IfcPostiveLengthMeasure |
長度測量應該大於0。值必須設定為米，但是要依據長度單位設定在導出中的重新計算。 |
|
IfcRatioMeasure |
相同種類的兩個物理數量之間關係的真實類型值 。在百分比中給出的輸入以十進制值表示：例如，25% 變成0.25。 |
|
IfcReal |
簡單的真實類型的定義的數據類型。真實的領域都是理性的、非理性的和科學的實數。這裡的精度是不受限制的，但是在實踐中它是實現特定的。 |
|
IfcText |
意在被讀取並被人理解的字符的字母數字字符串 。僅用於訊息的目的。沒有字符數限制。 |
|
IfcTimeMeasure |
持續時間週期的真實的類型值。時間單位必須在時間單位設定中設定。 |
|
IfcVolumeMeasure |
主題的實體內容的真實的類型值。值必須設定為立方米，但是要依據體積單位設定在導出中的重新計算。 |
|
更多類型… |
見 “按字母順序排列” > “定義的類型Defined Types”中的定義： htt https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ ps://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ |
