應用預定義規則

使用該功能來建立基於自動（基於.xml）規則的分類參考數據。

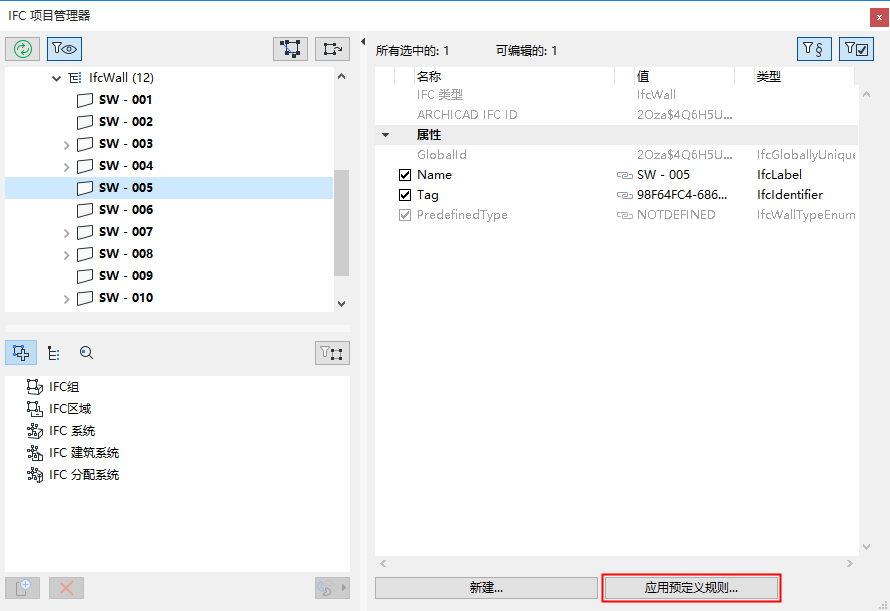

  1. 在IFC專案管理器中，點擊 應用預設規則。


根據不同的結構，有三種類型的預定義規則：

  • “樹狀列表”規則:從一個樹狀結構數據庫選擇一個元素，建立新的數據
  • “表狀”規則:從一個表中選擇一行，建立新的數據
  • “命令”規則:開始規則命令，建立新的數據

程序包含工廠定義的內置規則 (這些變化取決於您的Archicad 的本地版本)。

  • 可用的規則可以從下列檔案夾中獲得，新建立的規則將也能儲存到下面的位置：
  • 在Windows上：Graphisoft\Archicad \預設值\IFC Rules
  • 在Mac：Applications\Archicad \Defaults\IFC Rules

應用預定義規則:例子：

使用“OmniClass/表21-元素”規定，對一些屋頂板(IfcSlab)分配類別：

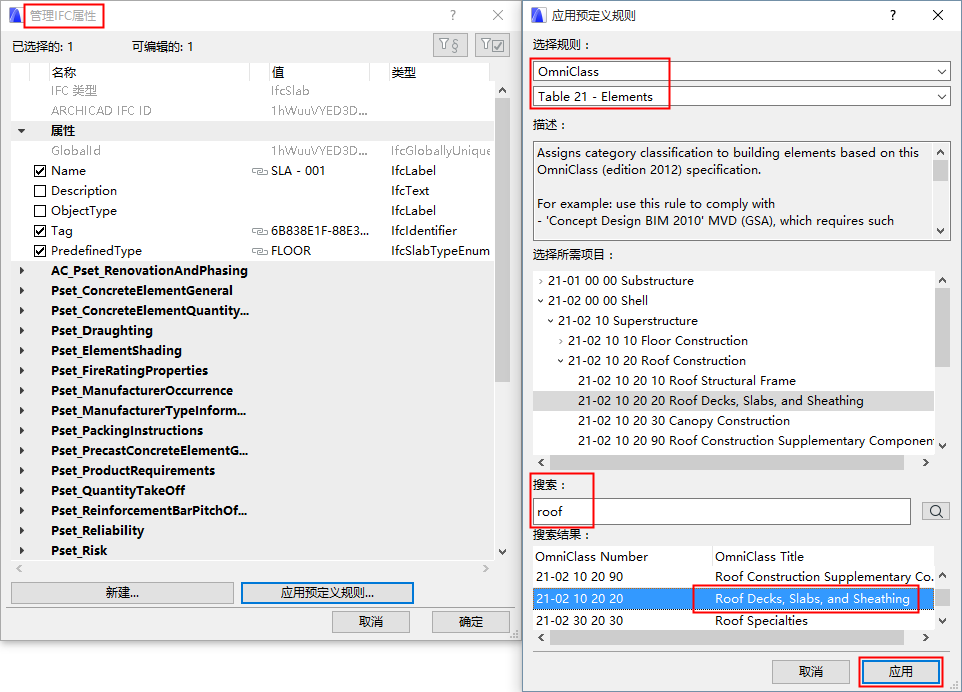

  1. 在模型裡，選擇板元素，將其分類(您可以使用“查找&選擇”)。開啟設定對話框並點擊分類與訊息面板中的“管理IFC訊息”。或者，從IFC專案管理器樹狀圖中選擇相應的IfcSlab項。
  2. 點擊應用預設規則。從對話框中選擇“OmniClass /表21 - 元素”規定。
  3. 在數據庫搜索字段輸入文字“屋頂”，點擊搜索圖標執行搜索。（將基於任何部分文字在數據庫（樹列表和表格）中的規則中進行搜索。）
  4. 從搜索結果區域中選擇“屋頂平台，板和包板” 標題。

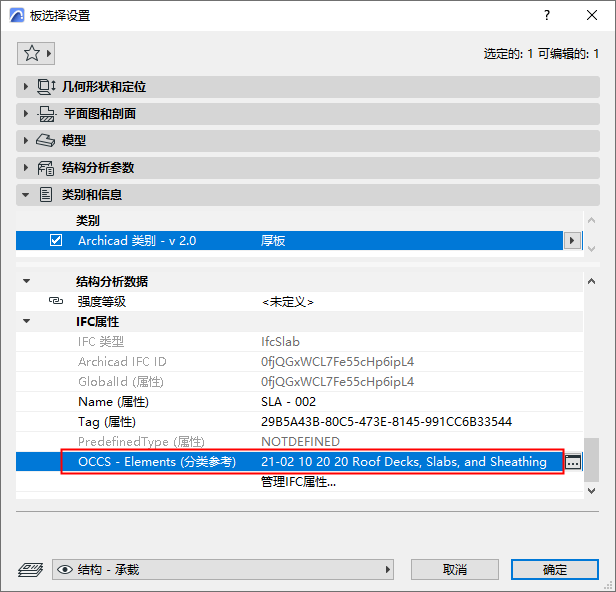

  5. 點擊“應用”。生成分類參考，帶有名稱為“屋頂平台，板和望板”， 帶有一個ItemReference 值為“21-02 10 20 20”, 以及符合OmniClass標準的其他數據。


註釋

  • 一旦您選擇了一個元素，只有可以應用的規則可以在“選擇規則”列表中可用（例如，如果您選擇了IfcProject，那麼“概念設計BIM2010（US GSA）/專案客戶/所有者和專案建築是”規則可以使用）。所有不可用的規則都是灰色的。
  • IfcElement 包括建築、分佈（MEP）和設備元素。
  • 如果規則已關聯到沒有設定對話框的元素中（比如，IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject and IfcGroup），那麼特定的規則就無法應用於設定對話框。
  • 您可以建立和編輯您自己的.xml格式的規則。建議詳細考察一個已經存在的規則檔案的結構（這可能包含多個規則），可以通過複製建立一個相似的新規則。
