在元素層管理IFC數據

在導入的IFC模型元素中，在各自的設定對話框中建立元素，在元素層顯示它們的標準和自定義的IFC數據。

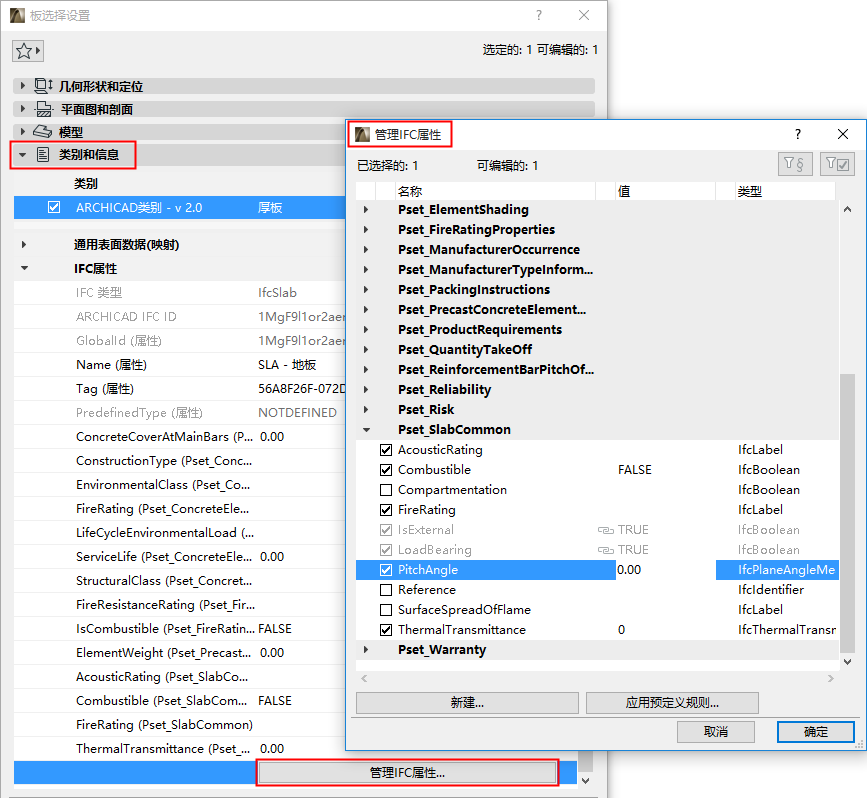

依據從元素設定（分類與訊息面板）中開啟的預定義的規定 （在 管理IFC訊息對話框中），新IFC數據可被自動或手動添加到元素。管理IFC屬性的界面及其所有功能與IFC專案管理器對話框右側的一樣。

關於詳細的功能描述，見 IFC 專案管理器

新數據顯示在元素設定對話框的類別和屬性面板中的IFC屬性下。這裡，您可以對仍然為空的可用數據字段分配值。



用IFC數據工作:元素設定vs. IFC 專案管理器



元素設定對話框

IFC 專案管理器

管理水平

元素-僅層高

專案水平

IFC數據所有者
  • 建築元素：
  • Zone (IfcSpace)
  • 建築元素：
  • 空間元素：
  • IfcProject
  • IfcSite
  • IfcBuilding
  • Story (IfcBuildingStorey)
  • Zone (IfcSpace)
  • IFC 分配
  • IFC 類型產品
  • IFC容器

功能
  • 匯總並列出IFC數據
  • 允許您能夠建立，編輯和刪除IFC數據
  • 允許您使用預定義的規則
  • 過濾映射訊息
  • 過濾器只有IFC數據有值
  • 匯總並列出IFC數據
  • 允許您能夠建立，編輯和刪除IFC數據
  • 允許您使用預定義的規則
  • 過濾映射訊息
  • 過濾器只有IFC數據有值
  • 在Archicad 模型和IFC模型之間瀏覽
  • 顯示區域 (IfcSpace) 控制
  • 允許您向IfcSite 或IfcBuilding直接分配元素
