IFC導入模型過濾器

檔案 > 互操作性 > IFC > IFC轉換器

選擇轉換器以導入和開啟模型過濾器預設。

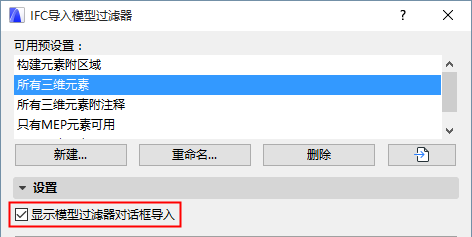

在導入時顯示模型過濾器

如果此選項是啟動的，那麼 - 您發出開啟或合併IFC命令之後 - 模型過濾器視窗將開啟。

針對當前導入過程的目的，這給了您覆蓋要被導入的元素的機會。

參見導入的過濾器模型 (二級過濾器)。

選擇3D 元素來導入

• 用結構功能：

  針對導入目的，將此作為一個附加的（元素級）過濾器，在導入時考慮元素的“承重” IFC訊息。

  • “僅有承重元素”意味著這些元素，其有一個“真實”值的IFC屬性“承重元素” 將從IFC檔案導入。
    註：
  • 若專案中未應用結構功能分類，或分類流程尚未完成，請在此選擇“所有元素”。（其它兩個設定（"僅承重元素"或"僅非承重元素"）都可產生一個空的IFC檔案，或一個可能是您需要的丟失元素的檔案。）
  • Ifc樁和 Ifc基底實體被定義是承重結構元素，儘管它們在 IFC2x3模式中沒有“承重”訊息。導入時，它們通常被作為承重元素處理。
  • “全部”包括模型的全部元素
  • “結構的”僅包括結構建築元素（Ifc建築元素）
  • “MEP”僅包括機械元素（Ifc分佈元素 ）

    在下述樹狀列表中查看關於每個域過濾器的確切成分。修改此過濾器將建立一個“自定義”過濾器。

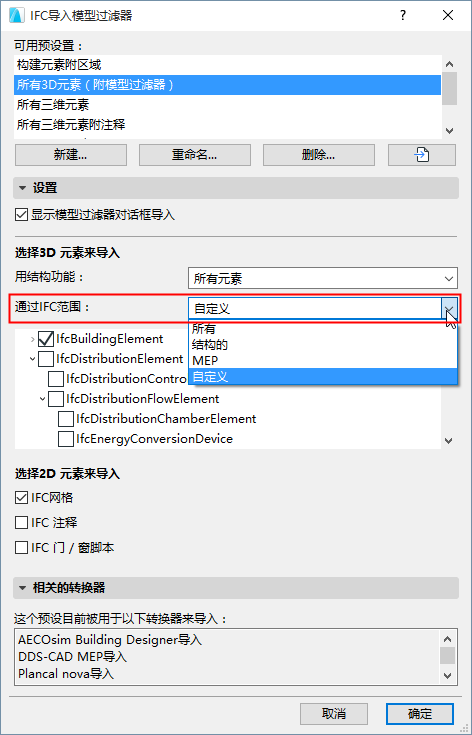

• 通過IFC範圍

  按照下面的IFC導入標準，使用IFC範圍進行過濾：

選擇2D 元素來導入

• IFC軸網：在導入期間，IFC檔案的所有Ifc軸網元素將被導入和轉換為成組的軸網元素。
• IFC 註釋：勾選此項導入IFC檔案的所有Ifc註釋類元素（包括分解的標註元素）。它們將被轉換為2D元素（文字和線條）。
• IFC 門/窗腳本：在導入過程中，所有已生成的門和窗都會以正確的洞口方向和尺寸，在基於其導入2D符號的基礎上顯示於平面視圖內。
