幾何圖形轉換用於IFC導入

檔案 > 互操作性 > IFC > IFC轉換器

選擇轉換器以導入和開啟幾何轉換預設。

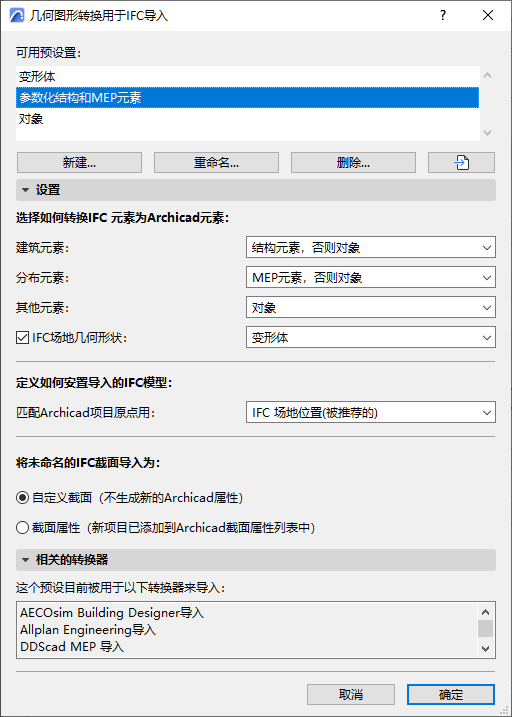

通過此對話框可定義導入IFC元素幾何圖形的轉換規則。

建築元素

轉換到:

• 結構元素，否則物件
• 結構元素，否則變形體

  通過這些選項中的任何一個，子類型為Ifc建築（Ifc牆、Ifc柱、Ifc樑等等）的IFC元素將被作為可編輯的元素導入（“結構元素”：牆、柱、樑等等。)

  導入元素轉換為建築元素的優勢在於其可保持參數化特性，且程序功能（諸如自動交集運算）將對其生效。

  即使您選擇了“結構元素”選項，某些元素也不可以格式被導入：如非拉伸（BREP幾何圖形）元素，或在Archicad 中沒有對應的元素)。

  對於這類元素，您可以選擇將它們轉換為一個可編輯的變形體或一個物件（“要麼是物件/要麼是變形體”）。

• 變形體
• 物件
• 元素轉換為變形體或物件確保完美的幾何圖形導入。
• 產生的變形體是可編輯的。
• 產生的物件將作為圖庫部件，其子類型將與IFC實體類型相匹配：例如，IfcColumn被轉換為一個物件，將有一個子類型“柱”。

分佈元素：

此選項可應用於領域為MEP的導入元素(IfcDistributionElement)。

這些元素可以被轉換為以下三種結果中的一種:

• 變形體
• 物件
• 元素轉換為變形體或物件確保完美的幾何圖形導入。
• 產生的變形體是可編輯的。
• 產生的物件將作為圖庫部件，其子類型將與IFC實體類型相匹配：例如，IfcColumn被轉換為一個物件，將有一個子類型“柱”。
• MEP元素 ：此選項從專案的MEP元素生成參數MEP元素。即使您選擇了此選項，IFC模型可能不包含足夠的數據來生成參數，在這種情況下，將生成非參數化MEP設備元素，或- 如果是有限的數據 - 將生成物件。

其他元素：

此選項定義瞭如何轉換既不是建築元素，也不是分佈元素的元素（如傢俱和交通元素）。

• 變形體
• 物件
• 元素轉換為變形體或物件確保完美的幾何圖形導入。
• 產生的變形體是可編輯的。
• 產生的物件將作為圖庫部件，其子類型將與IFC實體類型相匹配：例如，IfcColumn被轉換為一個物件，將有一個子類型“柱”。

IFC 場地幾何

如果您想包含導入的IfcSite的幾何圖形，勾選該方框。.

定義轉換的元素是否應該是可編輯的變形體或物件。（IfcSite幾何圖形無法轉換為網格物件。）

定義如何安置導入的IFC模型：

匹配Archicad專案原點用：

• IFC場地位置（推薦）
• IFC 全局原點

導入未命名的IFC配置檔案

選擇如何處理導入的未命名IFC配置檔案：

• 自定義配置檔案（此選項不可用於在專案中建立任何新屬性）
• 剖面屬性（新的剖面屬性將被添加至專案中）

幾何圖形轉換註釋

• 新建立的幾何元素（生成變形體時）或圖庫部件（生成物件時）的數量將被控制在最低限度。
• 物件可以被放置在物件的嵌入圖庫中，否則另存到一個給出的鏈接圖庫中（ 見 IFC 本地個性設定 ）。
• 一些IFC模型可能包含帶有特殊幾何圖形的元素，可以被轉換為變形體，即使您選擇變形體轉換選項。這種情況下，Archicad 將生成物件，來獲得完美的幾何圖形導入。
• 導入的IfcSpace元素將總是生成區域，也將總是保持被導入元素的初始的幾何圖形。
