合併IFC專案

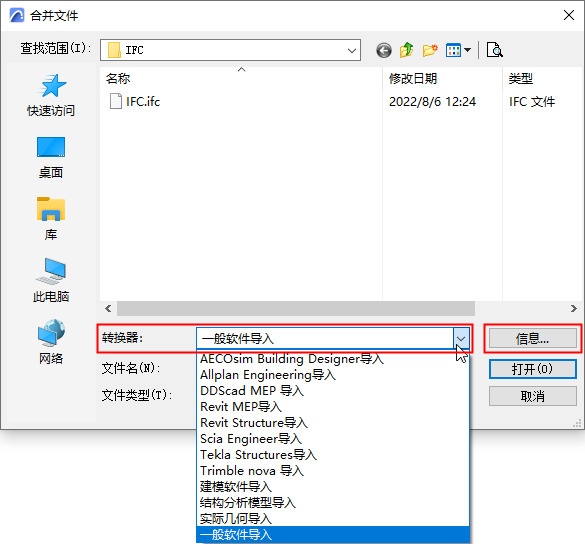

  1. 使用 檔案> 互操作性>合併。
  2. 選擇IFC檔案格式。
  3. 選擇要合併的IFC檔案。
  4. 選擇一個轉換器。

    使用下拉列表選擇一個IFC轉換器。這些為當前主專案中的IFC轉換器。

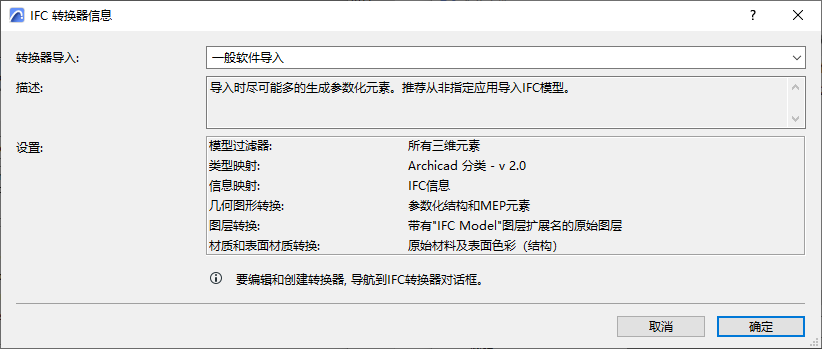

  5. 選擇合併對話框中的訊息查看所選轉換器的設定總結。

    註： 在合併過程中，Archicad 使用IFC轉換器來導入從當前主專案中選擇的內容。
  6. 點擊開啟以合併IFC專案。
  7. 下面是附加的步驟，這取決於導入的模型類型。

    見下一部分。

IFC導入的附加選項

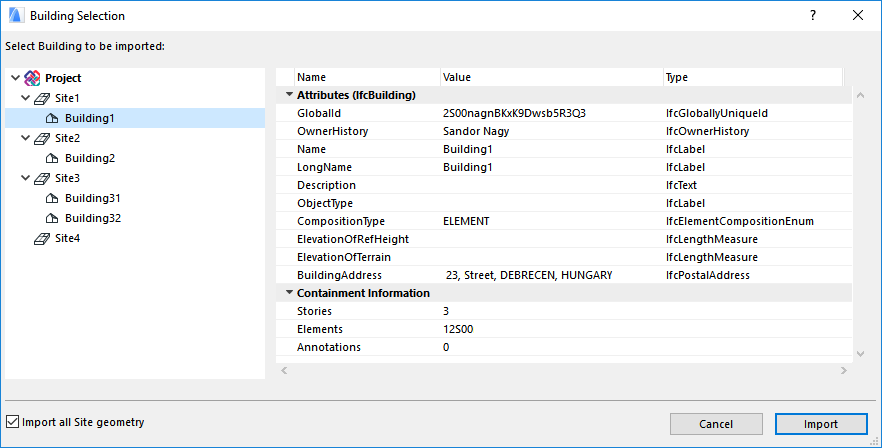

建築和場地選擇

如果IFC檔案包含多個IfcBuildings及/或IfcSites，則會出現建築選擇對話框，以便對建築物進行選擇。導入過程一次只可以導入一個建築。



在這個選擇的對話框左側，查看樹結構的場地和建築層次。在右側顯示每個所選建築的訊息。

若未啟用 “導入所有場地幾何圖形” 複選框 （位於對話框的左下），則在導入選中的IfcBuilding時，只會包含分配至建築的特定ifcSite的幾何圖形。

要導入整個場地模型，不管所選建築如何，啟動“導入所有場地幾何圖形”選項。

導入時過濾模型

按需要，使用模型過濾器對話框進一步過濾要導入的元素集。

參見導入的過濾器模型 (二級過濾器)。

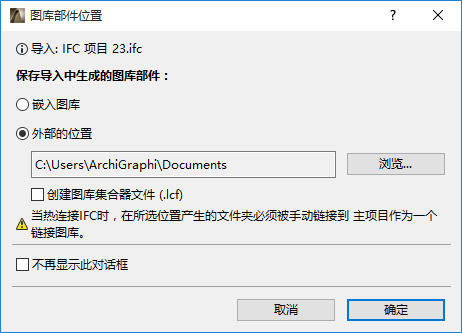

圖庫部件位置

在IFC導入過程中選擇儲存生成的圖庫部件的位置：



建議使用外部位置。確保手動將該檔案夾作為鏈接圖庫與專案相鏈接。

注意:

  • 更新熱連結的模塊時，鏈接的圖庫將不會被更新！如果鏈接的圖庫內容改變，您必須手動更新圖庫。
  • 確保目標檔案夾在導入的時候是允許寫入的。如果不是，導入過程將失敗。
  • 在團隊工作中，鏈接圖庫選項不可用；生成的圖庫部件將被儲存到嵌入圖庫中。

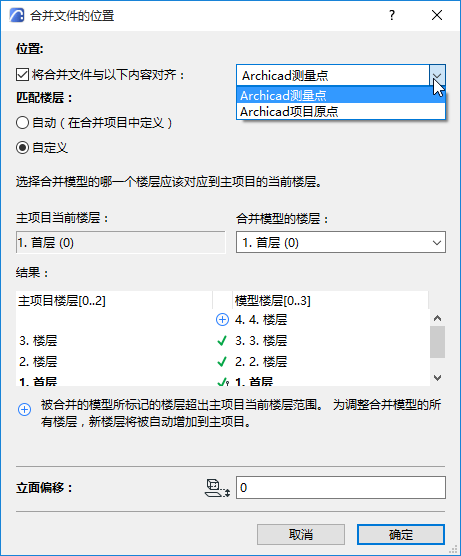

合併檔案的位置


  • 將合併的檔案與專案原點或測繪點對齊。
  • 匹配樓層：
  • 自動：樓層按原樣放置在傳入的合併檔案中。
  • 自定義:選擇應放置在專案中當前樓層上的傳入的 IFC 專案的哪個樓層。在列表中，IFC模型的每個樓層用括號顯示其自己的標高。
    註： 在任一情況下（自動或自定義樓層），主專案將在必要時建立新樓層，以容納合併專案中的額外樓層。
  • 立面偏移：要調整導入的模型的垂直位置，在對話框底部的立面圖偏移中輸入一個正數或負數值。預設情況下（這也是推薦設定），所選IFC模型樓層的標高值和當前專案樓層之間的高度偏移值，是絕對不同的。

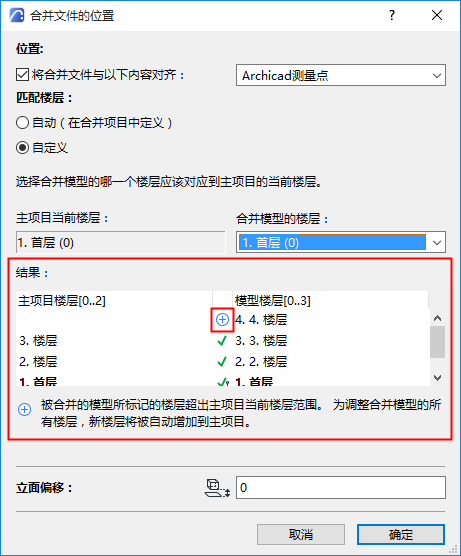

結果

  • 結果顯示哪些合併的樓層將被放置到主專案的哪些樓層上。
  • 新樓層（如果有）以加號標記。當您點擊OK關閉此對話框時，將在主專案中建立這些樓層。
