結構元素偏好

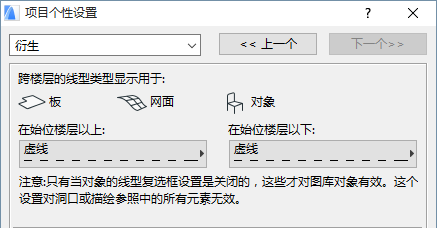

跨樓層的線型類型顯示

選擇一種線型，用於顯示出現在始位樓層上下樓層的板和網面的輪，以及某些物件。

註：這個設定對描繪參照中的牆、屋頂或殼體、它們的洞口或任何元素都沒有影響。

註：如果已開啟設定對話框中的覆蓋物件的線型 複選框，那麼這些線型僅作用於物件。

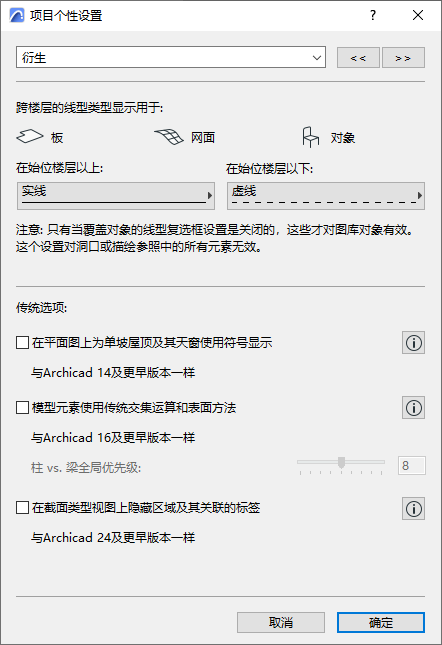

如果想讓單平面屋頂及任何天窗都在Archicad 14 或更早的版本中顯示，勾選該複選框。點擊右側的訊息按鈕，看到不同顯示的說明。

（更多訊息，點擊該選項右側的訊息按鈕。）

註：舊版相交模式可能會在將來版本中停止使用。

Archicad 17引入了基於元素建築材料的智能相交功能。

當您開啟舊版本的專案（Archicad 16和更早版本）時，可以選擇使用這些最新的相交方法（舊版模式關閉）。要繼續使用舊方法，可以改為使用舊版模式（舊版模式開啟）。

以下各節描述了這兩種模式之間的區別。

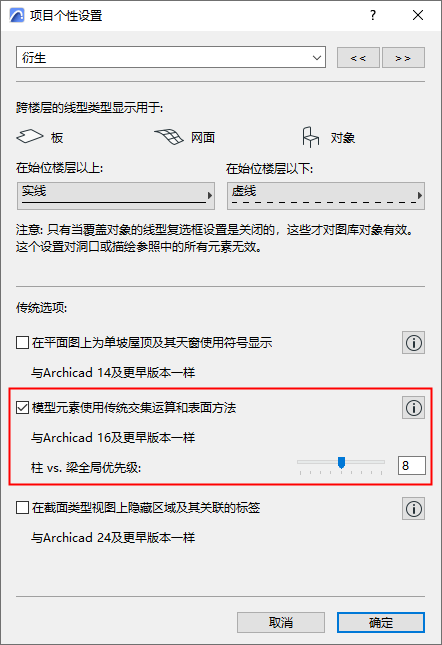

在專案中有兩種方式啟用舊版交集模式：

舊版相交模式（舊版模式開啟）產生以下限制。另外，請注意，在以後的版本中，可能會停止使用舊版相交模式。

自動和建築材料基於優先級的相交 在3D中無效。在Archicad 16中使用的連接方法及早期的版本將被使用。當對較舊的專案起作用時您可能更喜歡這個，以確保現有的交集保持不變。
建築材料 屬性可用 – 但基於優先級的聯接在3D中將不起作用（除開牆，此處其作用與 Archicad 16及更早版本中的作用相同）。而是使用下面的滑塊為與樑相交的列設定全局優先級。（請參見下面的說明）。
被分配給建築材料的表面不會被顯示。只有元素層高的表面可以顯示。
表面塗色器 不可用
表面清單 不可用
樑和柱的擴展的幾何圖形功能（Archicad 23中新增）不可用。包括多分段、末端切面，變截面和垂直彎曲幾何圖形如在舊版模式下嘗試使用不支持的幾何圖形方法，則產生的元素將高亮顯示。（參見對高亮的反轉元素使用統一的顏色。）

下表說明了舊版模式（複選框為勾選）如何影響不同的結構元素。

元素類型	在舊版模式中的行為（複選框為勾選）
牆	不會和非牆的元素相交。顯示牆與牆的相交，並帶有簡化的3D反饋。
板和變形體	建築材料的優先級無效。
柱	建築材料的優先級無效。與樑相交時，請使用舊版選項下的優先級設定。不支持多重分段，端部截面，錐形樑。
樑	異形樑忽略單個組件的優先級，並將使用元素設定中的“連接順序”。不支持多重分段，端部截面，錐形樑。
屋頂和殼體	複合材料元素將忽略單個複合層的優先級，並將使用元素設定中的“相交順序”。
洞口（通過AC23及更高版本的洞口工具）	僅在平面圖上顯示為2D符號。在3D中不可見。

如果您開啟較舊版本的專案（Archicad 16和更早版本），則可以選擇使用最新的相交方法（舊版模式關閉）。

舊版模式開啟時可用。

該滑標定義專案中所有柱和樑之間的關係。當樑與柱相交放置時，優先級較低的元素將在3D內被剪切，即刪除相交部分。優先級較高的元素將保持完整。這也對體積計算適用。

註：柱的優先級號碼總是偶數，並可以在此對話框中定義為常規設定。在“樑工具設定”（“模型”面板）中分別為每個樑設定“樑連結點順序”。

從 Archicad 25 更新開始，區域在剖面、立面和內部立面圖上可見。此外，區域具有關聯的標籤。如要保持舊專案的外觀，請啟用此複選框：區域及其標籤在這些視圖中將不可見（例如，在早期的 Archicad 版本中）。
