模型視圖結構元素的選項

建築元素選項

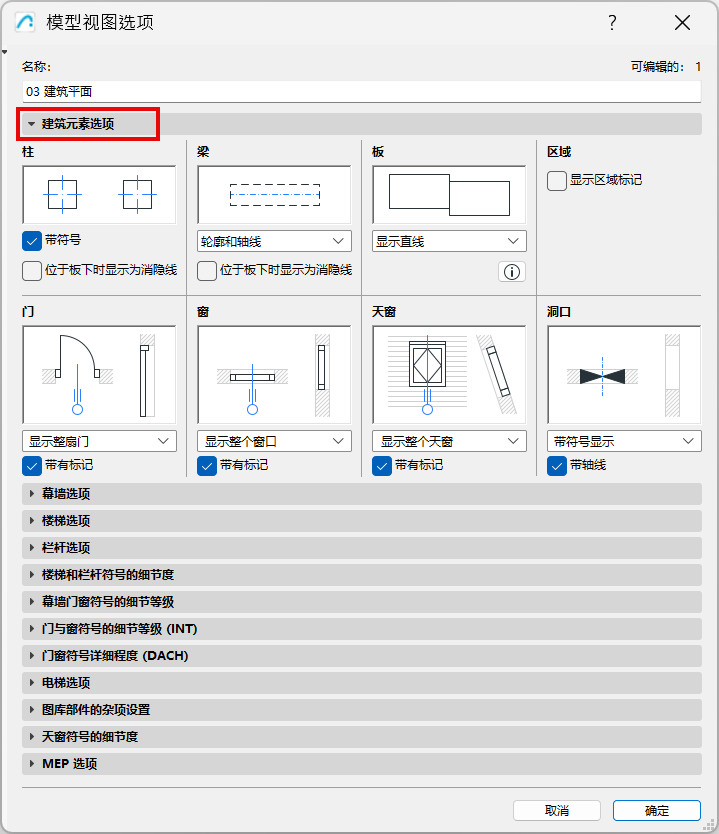

要訪問這個面板，轉到 文檔 > 模型視圖 > 模型視圖選項。

一般訊息，參見模型視圖選項。



各設定組旁邊的預覽視窗會指示結果。

柱

  • 使用 符號 檢查以顯示在每列的列設定（平面圖和剖面面板>平面圖符號）中選擇的符號。
  • 板下的消隱線：選中此項以使用消隱線顯示板下的柱。（在柱設定中定義消隱線的屬性。）

樑

  • 輪廓和軸線
  • 僅軸線
  • 僅輪廓
    註： 您可以在“樑設定”（平面圖和剖面面板）中覆蓋單個樑的“軸/輪廓”設定。
  • 板下的消隱線：選中此項以使用消隱線在板下方顯示樑。（在樑設定中定義消隱線的屬性。）

觀看視頻

板

對於相鄰的板（在同一平面中具有相同的頂面）：



選擇一個選項以顯示或隱藏分界線。

ShowLines.png   EliminateLines.png   UseHidden.png

  • 顯示直線
  • 消除線條
  • 使用消隱線

觀看視頻

區域

  • 顯示區域標誌:勾選該複選框來顯示您專案中的區域標記。（預設關閉。區域與關聯的標籤一起放置。）

門/窗

單獨為門和窗設定這些選項。

  • 顯示完整的門/窗：門/窗會通過合適的符號在平面圖和剖面類型的視圖中顯示。

    帶有標記：勾選此框以顯示帶標記的門/窗（如果已在設定對話框中分配。）

  • 只顯示洞口：門/窗的位置（而不是門/窗本身）在平面圖和剖面圖中，將由牆中的洞口表示。

    帶輪廓:在平面圖內顯示的門/窗洞口中包括輪廓線。

  • 在平面圖上隱藏：已放置的門/窗或洞口不在平面圖上顯示 。（在剖面圖類型的視圖中，僅顯示洞口。）

天窗

  • 顯示整個天窗：按照主屋頂或殼體的平面圖顯示個性設定，天窗會在平面圖和剖面類型圖中顯示。

    帶有標記：勾選此複選框以顯示帶標記的天窗（如果在天窗設定對話框中分配了任何標記）。

  • 只顯示洞口：天窗的位置（而不是天窗本身）在平面圖和剖面圖中，將由屋頂/殼體中的洞口表示。
  • 在平面圖上隱藏：已放置的天窗或天窗洞口不在平面圖上顯示（在剖面圖類型的視圖中，僅顯示洞口。）

洞口

  • 帶符號顯示：在平面圖和剖面視圖中顯示洞口及其符號。

    帶軸線:同時也顯示軸線。

  • 只顯示洞口：不顯示符號，但您可以選擇顯示軸線。
  • 隱藏：在所有視圖（包括平面圖、3D和剖面視圖）中隱藏洞口
