門窗符號的詳細程度

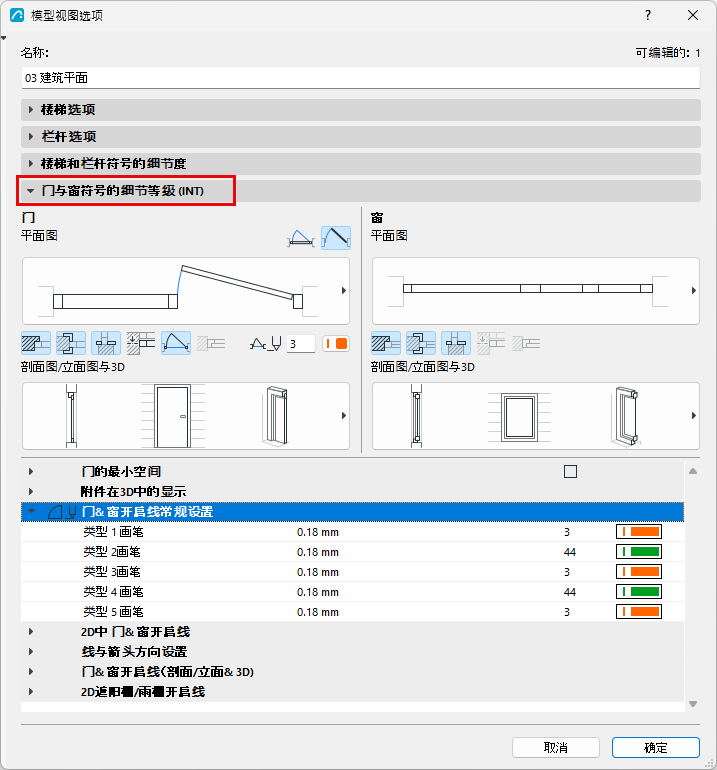

要訪問這個面板，轉到 文檔 > 模型視圖 > 模型視圖選項 。

此面板及其內容取決於已加載的圖庫

使用這些控件設定門窗在平面圖、剖面/立面及三維投影中的顯示詳細程度。



門的最小空間

勾選此複選框可使用輪廓和填充在平面圖上顯示門的最小空間。為輪廓的線型和畫筆、填充類型/畫筆/背景選擇選項，並和材料設定。

最小空間輪廓/填充顯示是所有定義為最小空間參數的門的顯示。在門設定（自定義設定面板）的最小空間標籤頁中設定這些參數。

參見最小空間。

3D視窗中的附件

選擇顯示門和/或窗把手。

門窗洞口線

按類型定義洞口線，以便在整個專案中將它們一致地分配給門或窗。

使用對話框中的三個部分最多可定義 5 種洞口線類型。

  • 門窗洞口線常規設定：為 5 種類型分配畫筆。

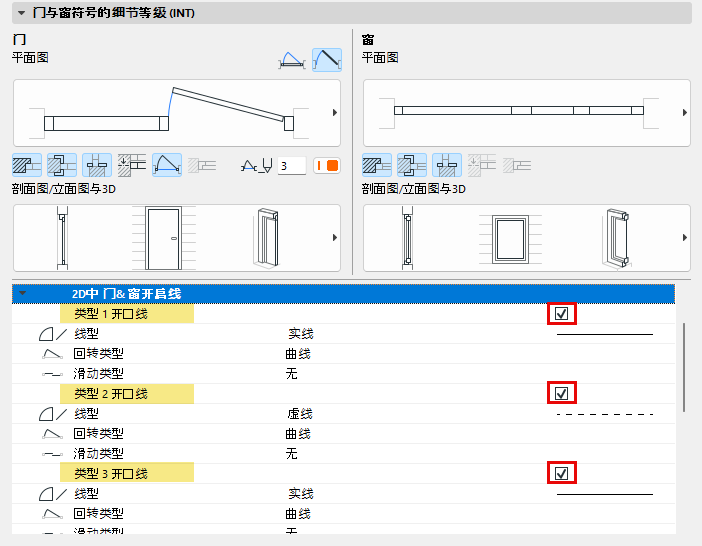

  • 2D 中的門窗洞口線：啟用並定義用於二維視圖的線型（包括平開門和推拉門）
  • 門窗洞口線（剖面/立面圖和 3D）：啟用並定義用於剖面/立面及三維視圖的線型（開啟側與相反側）

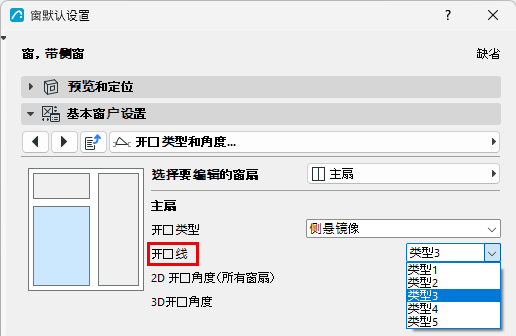

在“模型視圖選項”中定義五種開啟線類型後，即可將其分配給整個專案中的任意門或窗：

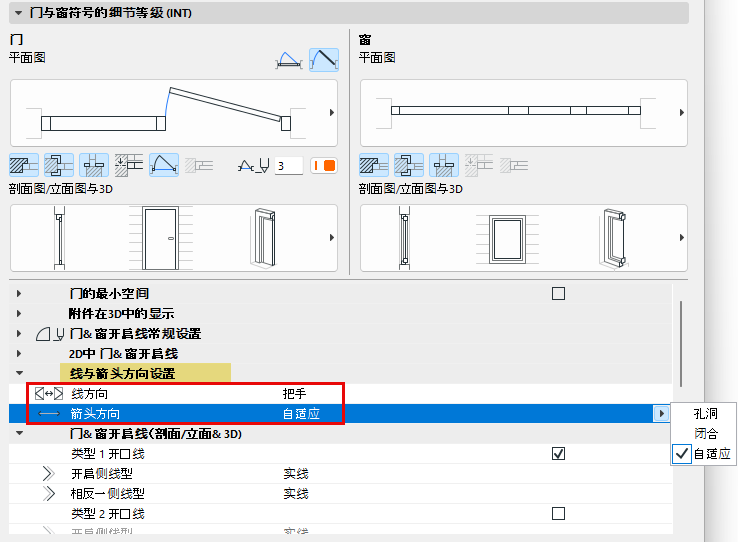

線與箭頭朝向設定



  • 線朝向：選擇“鉸鏈”或“把手”。影響剖面/立面圖和 3D 視圖中所顯示洞口線的方向。
  • 箭頭朝向：適用於三維視圖中的推拉門。
    • 自適應：如果門/窗顯示為開啟，箭頭會指示其關閉的方向。如果已關閉，箭頭會指示其開啟的方向。
    • 洞口:箭頭指示開啟方向
    • 關閉：箭頭指示關閉方向

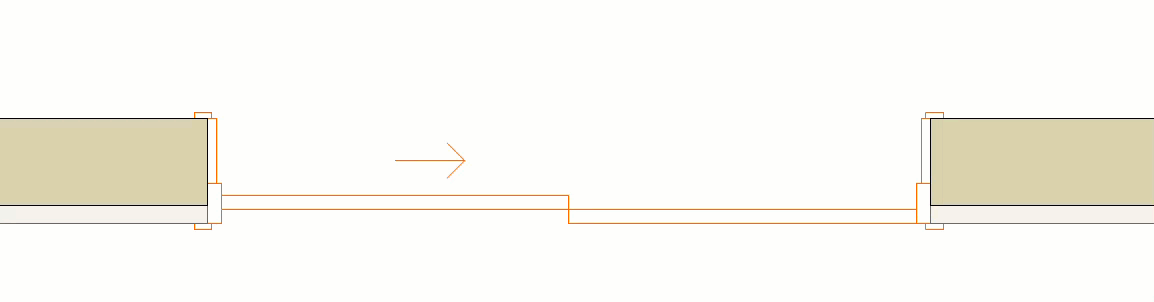

自適應箭頭會改變朝向，以指示門窗符號的開啟與關閉方向。
