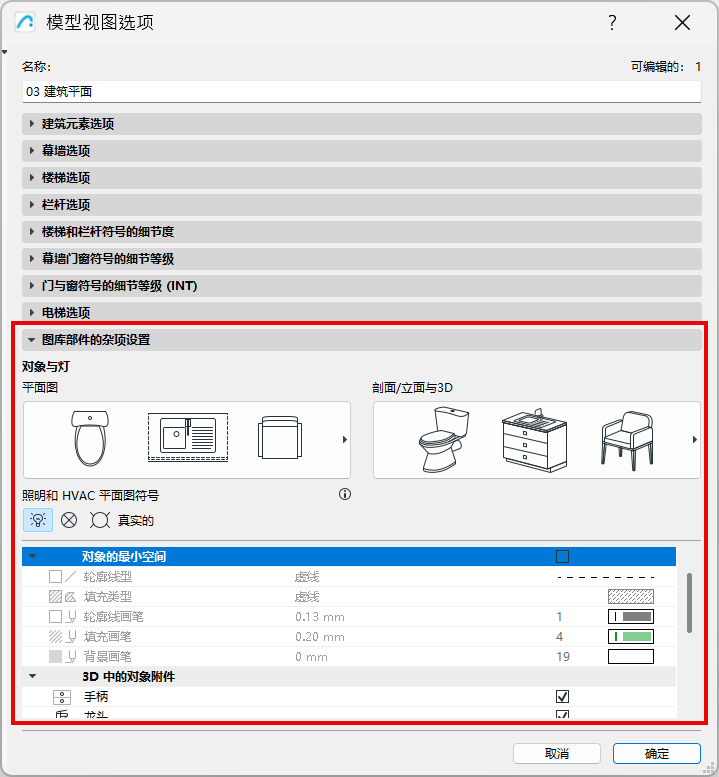

用於圖庫部件的雜項設定

物件的最小空間

勾選此複選框可使用輪廓和填充在平面圖上顯示物件的最小空間。為輪廓的線型和畫筆、填充類型/畫筆/背景選擇選項，並和材料設定。

最小空間輪廓/填充顯示是所有定義為最小空間參數的物件的顯示。

• 對於物件，使用物件設定中的最小空間參數。

物件和燈的細節等級

設定平面圖中的細節等級:

• 全部的、中間的、或低的

及在剖面/立面和 3D 投影中：

• 全部的、簡化的或示意性的

物件和燈使用的是在此按照預設設定定義的細節等級(按照模型視圖選項)。關於一個特定的物件/燈，如果控制項可用，您可以在元素設定中覆蓋其細節級別（使用2D或3D表示法控制項）

參見物件的2D和3D表現。

照明和HVAC平面圖符號

選擇其中一項來顯示專案中照明和HVAC物件內的平面圖符號（比如，吊頂燈、煙霧檢測器、空氣擴散器）。

• 真實的
• 電動
• 反射天花板平面

3D視窗中的物件附件

點擊切換按鈕以3D顯示或隱藏以下類型的附件：

• 旋鈕
• 水龍頭

3D 投影圖中的物件洞口線

• 選擇門旋鈕或鉸鏈，設定洞口線的方向。
• 為洞口和相對側的洞口線選擇線類型（點劃線、實線、虛線）。
  註： 此選項取決於比例（通常不會以小比例顯示洞口線）。

物件MEP連接件

使用此複選框顯示或隱藏可附加到 MEP 路徑中任意物件的連接點。
