3D文檔設定

3D文檔設定對話框可從下面使用：

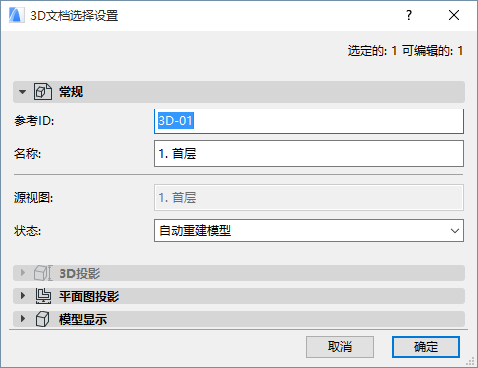

3D文檔常規面板

參考ID：預設指派一個ID；可以通過在字段內鍵入任意一個值來修改它。

名稱：出現在“瀏覽器”面板和“3D文檔”視窗的標題欄中。

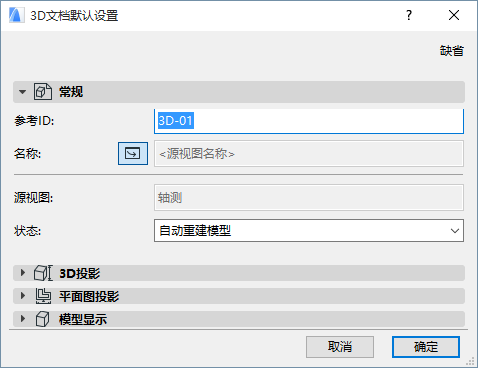

在3D文檔預設設定中，您可以啟動源視圖名稱圖標：這將自動分配源視圖作為新建立的3D文檔的名稱。
註：在建立時只能設定源視圖的名稱；它不會自動跟隨樓層名稱變更。稍後，您可以將其修改為任何自定義文字。

狀態：定義3D文檔和模型之間的鏈接。

自動重建模型：如果模型有變更，則每次開啟或被移到螢幕前時，3D文檔都會自動重建。
手工重建模型：通過使用視圖 > 刷新 > 從模型重建命令即可從模型重建3D文檔。（同樣的命令可從3D文檔視窗的上下文選單，以及專案樹狀圖項的上下文選單中使用）。
註：無圖形類型的3D文檔。

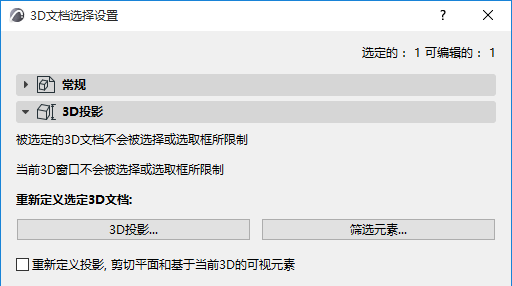

該面板僅在所選的以3D視窗為基礎的3D文檔中可用。

該面板提供的訊息關於：

使用接下來的三個控制項重新定義所選的3D文檔：

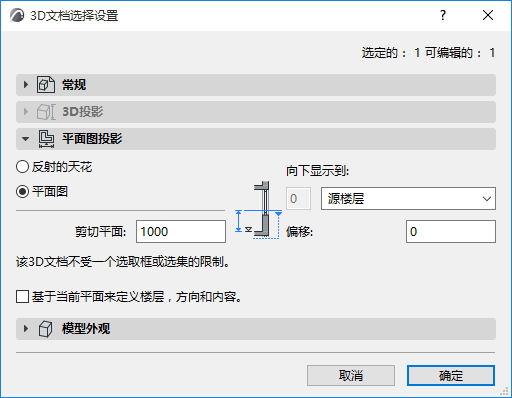

該面板包含基於平面圖投影的3D文檔選項。

源視圖：顯示該3D文檔的源平面視圖的名稱。

方向：選擇一個選項來定義從剪切平面到專案的視圖方向：

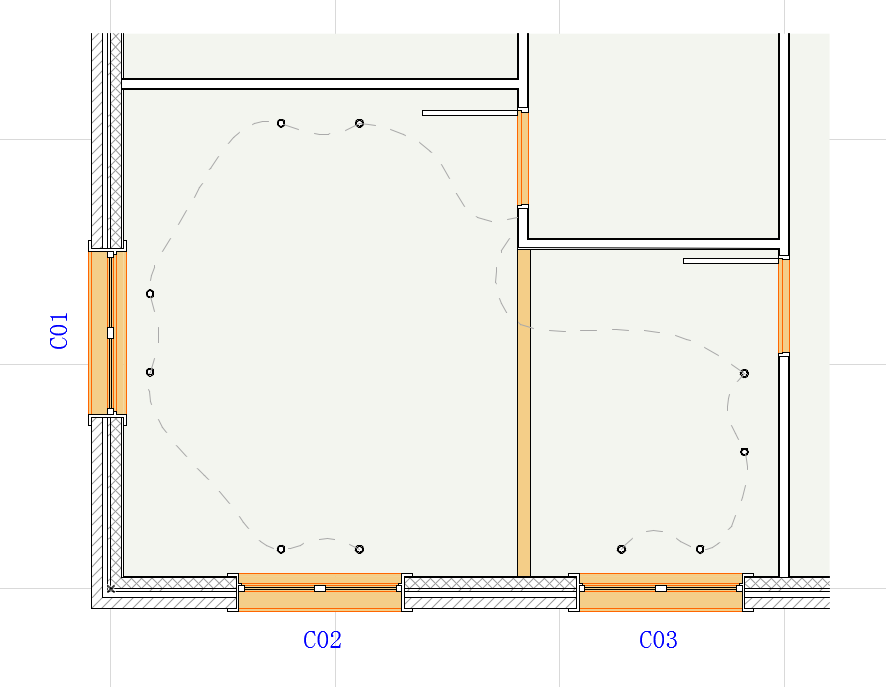

反射的天花：源自剪切平面的“向上”投影。將顯示模型頭頂部分的鏡射圖像。
定義投影的範圍：例如， 向上顯示到 1層以上。

可供選擇的，從投影的樓層限制中定義一個正數或負數的偏移量。

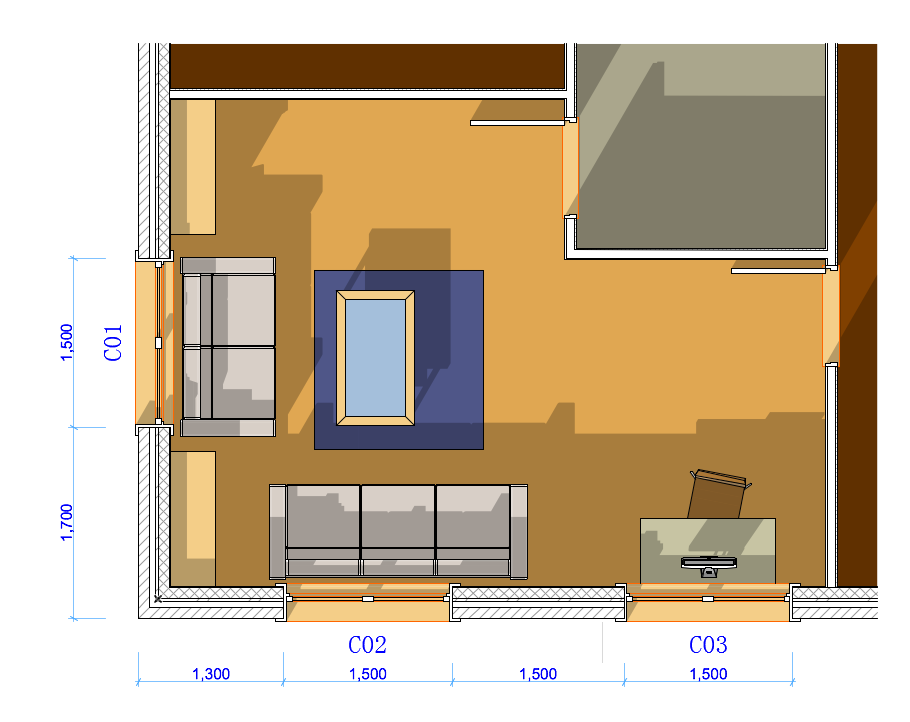

平面圖：從剪切平面“向下”投影（向下到地板）：例如，向下顯示到1層以下。
可供選擇的，從投影的樓層限制中定義一個正數（向上）或負數（向下）的 偏移量。

剪切平面高度：從建立的平面圖投影中定義剪切平面的高度。剪切平面的高度是從作為3D文檔源的平面圖樓層中測得。

選擇/選取框訊息：對話框提供了所選的3D平面圖文檔的平面圖源的訊息。它表明當3D檔案生成時，一個選取框或選擇是否會出現在平面圖上：這限制了產生3D文檔的內容。

註：平面圖源視窗不是必須與當前開啟的平面圖視窗相同。

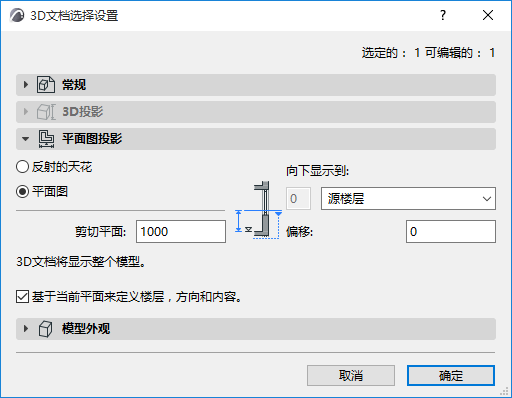

如果您勾選了下面的重新定義對話框，您獲得關於是否由此產生，重新定義3D文檔將被修剪，或是否它將顯示整個模型的訊息。

重要：這些設定可用於3D文檔並且獨立於其源視窗。

隱藏邊緣

勾選此選項以顯示本視圖中隱藏的元素的邊緣。

設定用於隱藏邊緣的線型和線畫筆。

在剪切面上顯示：控制隱藏線的可見性將符合剪切平面或顯示範圍邊界。

3D文檔邊界處的元素輪廓（用於基於平面圖的3D文檔）

勾選此選項以添加輪廓線，在該輪廓線處元素被3D文檔邊界剪切。

也可選擇覆蓋線型和顏色。
