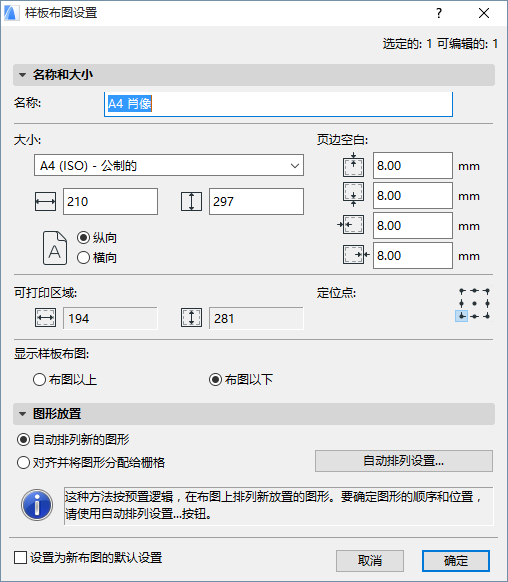

樣板佈圖設定

名稱和大小

• 名稱：在文字區域裡輸入樣板佈圖的名稱。
• 大小：用下拉列表中列出的標準紙張大小或自定義選項，定義樣板佈圖的大小。下面的兩個字段提供佈圖的水平和垂直標註的反饋訊息。
  註： 尺寸是基於佈圖的工作單位（選項>專案個性設定）。
• 頁邊空白：在文字字段中輸入樣板佈圖四個頁邊空白的值。
• 選擇縱向或橫向作為樣板佈圖的方向。

可列印區域：此區域提供樣板佈圖可列印區域的反饋訊息（考慮它的大小和頁邊空白）。

定位點：點擊九點中的一點以用作樣板佈圖的定位點。

顯示樣板佈圖

• 佈圖以上：樣板佈圖項將放在佈圖之上（在某些情況中，遮掩了某些佈圖內容）。
• 佈圖以下：樣板佈圖項在佈圖後面顯示。佈圖的內容可能遮掩了某些樣板佈圖項。

圖形放置

選擇在佈圖上放置多個圖新的兩個邏輯之一。

自動排列新的圖形

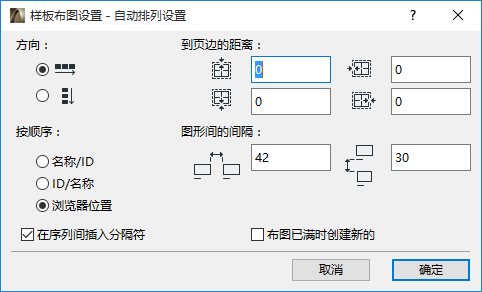

若選擇此選項，點擊自動排列設定以進行下列設定：

方向：選擇水平或垂直來確定隨後的圖形放在佈圖上的方向。

到頁邊的距離：定義佈圖四側每一側的頁邊空間。

按順序：一次放置多個圖形時，順序設定確定它們在佈圖上出現的順序。

• 名稱/ID：名稱按字母順序排列；遇到相同的名稱，圖形按ID（數值或字母）順序放置。
• ID/名稱：按ID順序：遇到ID相同，圖形按它們的名稱（字母順序）放置。
• 瀏覽器位置：圖形按照它們列在瀏覽器視圖映射的順序（從上到下）放置。（平面圖例外；它們按照它們的視圖映射從下到上如：樓層1、2、3...的方式放置）。

在序列間插入分隔符："順序"取決於您在以上按順序選項中的選擇：

• 如果按名稱/ ID（或ID /名稱）排序：選中此框可在每次名稱（或ID）更改時啟動新行/列。
• 如果按瀏覽器位置排序：選中此框可在瀏覽器視圖映射中為每個新檔案夾啟動新的行/列。例如，詳圖檔案夾的圖形將放在一行，剖面圖檔案夾的圖形放在另一行，等等。

圖形間的間隔：定義已放置圖形的行與列之間的間隔長度（這裡的長度單位是佈圖單位，在選項>專案個性設定>工作單位中定義）。

佈圖已滿時建立新的：如果當前佈圖已滿，請建立新的佈圖。

對齊並將圖形分配給格線

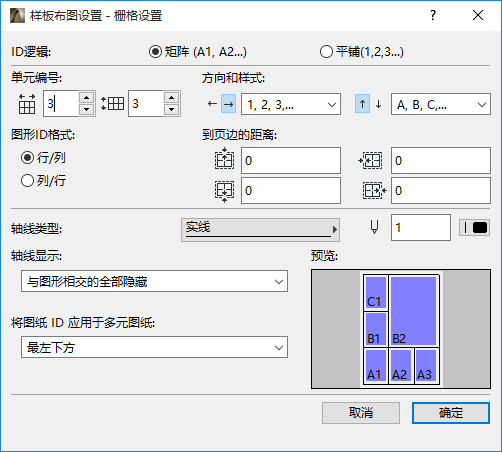

如果您選擇這個選項，點擊格線設定來訪問格線設定選項。在設定這些選項時，請參閱預覽 圖片。

ID邏輯：通過定義的邏輯為每個格線單元分配ID：

• 矩陣：每個單元ID都基於其列和行號
• 平鋪：單元ID按順序編號。

單元編號：定義格線中的列數和行數。

隨後的控制項變化，取決於所選的ID分配邏輯。

矩陣式ID選項

方向和樣式

• 選擇如何為格線列/行（左/右和上/下）分配ID
• 選擇一個ID編號類型

圖形ID格式：對於矩陣式ID，請定義編號格式：

• 行，然後列，或者
• 列，然後行

平面式ID選項

開始從：將格線的一個角定義為單元ID分配的起始點

樣式：選擇一個ID編號類型

主要方向：定義自指定的角（起始）開始分配單元ID的方向（水平或垂直）。

無論ID邏輯如何，面板中的其餘控件都會應用於格線。

格線線顯示選項

• 到頁邊的距離：定義格線與圖紙邊緣（頂部、底部、左側和右側）的距離。
• 選擇線條類型和畫筆顏色
• 顯示/隱藏所有格線線
• 與圖形相交的全部隱藏：選擇該選項以隱藏格線線。

多重單元圖紙

定義應將哪個單元ID指定為圖紙ID（從圖紙的四個角中選擇; 該角佔用的單元ID成為圖形ID）。

設定為新佈圖的預設設定

如果想樣板佈圖用作新佈圖的預設樣板佈圖，則選擇此複選框。
