畫筆 & 顏色 (DXF/DWG轉換設定)

這些選項在DXF/DWG轉換設定對話框當中，

參見DXF-DWG轉換設定。

Archicad的畫筆顏色是可配置的，但與顏色關聯的Archicad畫筆號碼不能被修改。

通過搜索最佳的顏色匹配，可以將Archicad畫筆轉換為AutoCAD的顏色，或可設定轉換字典。

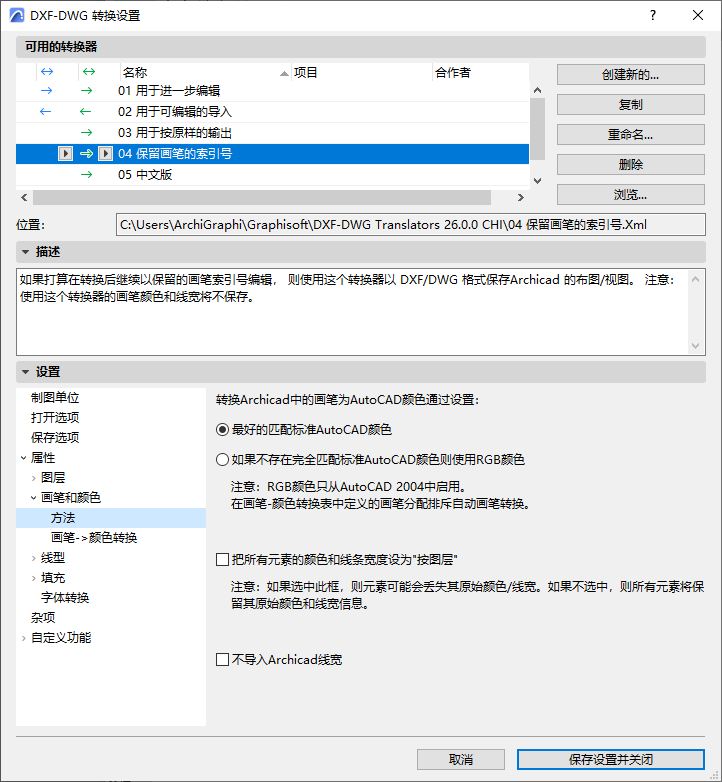

要通過畫筆索引號轉換，使用名為"保持畫筆索引號"的預設轉換器 （從DXF-DWG轉換器設定對話框頂部的彈出轉換器中選擇此選項）。

  • 如果Archicad中的背景填充筆設定為視窗背景（-1），則它將轉換為AutoCAD Wipeout。
  • 面片物件的背景填充顏色被分配視窗背景畫筆顏色（-1）：作為結果，當改變背景顏色時，將正確顯示面片。當面片被轉換到AutoCAD，它的背景被轉換為一個沒有邊框的AutoCAD區域隱藏，並且會被正確地顯示。
    註： 如果要使用AutoCAD 2004前的AutoCAD版本，擦去則可作為"快速工具"使用。擦去已整合到AutoCAD 2004。


畫筆方法

開啟

  • 開啟：當您開啟一個DXF/DWG 檔案時，Archicad的畫筆表將被設定為AutoCAD顏色。畫筆號同DXF/DWG 檔案中的AutoCAD顏色號一致。

    其它導入對於任何其他DXF / DWG導的入操作，不應更改畫筆（合併，附加XREF，開啟物件等），因為每種AutoCAD顏色都將映射到具有最相似顏色（RGB）組件的Archicad畫筆中。

    註： 所有筆號為256或更高的AutoCAD畫筆在Archicad中都會被轉換為255。

儲存

儲存到AutoCAD 2004或更高版本時，可以使用以下兩個選項。

  • 最佳匹配標準AutoCAD顏色:使用“儲存”操作，各Archicad畫筆都將映射到具有最相似顏色（RGB）組件的AutoCAD顏色中。
  • 注意：循環不一定導致與原來的顏色相同。例如，如果Archicad畫筆25發現AutoCAD顏色236是其最接近的色彩，而AutoCAD顏色236很可能會選擇Archicad畫筆32作為最接近的顏色，而非25。RGB顏色：如果匹配不存在，則將儲存Archicad畫筆的RGB值，並在AutoCAD圖紙中為其指定256或更高的畫筆索引編號。

把所有元素的顏色和線條寬度設為按圖層

  • 對於儲存：選中此選項可覆蓋上面的畫筆顏色轉換的首選項。
  • 每個儲存的實體都將具有隨層顏色。當AutoCAD用戶改變附加到圖層上的顏色時，圖層上的所有事物均會相應的改變顏色。

不導入Archicad線寬

  • 對於儲存：使用此選項，Archicad畫筆的畫筆寬度將不會導出到生成的AutoCAD圖形中。

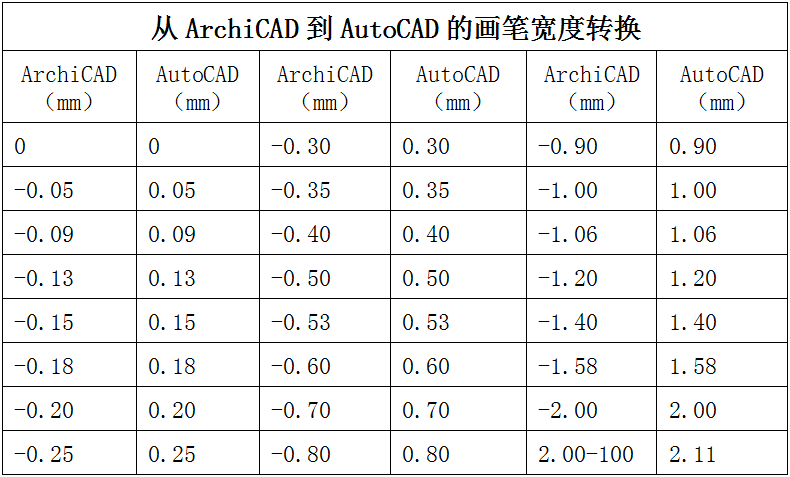

下表顯示不選擇此複選框並導出畫筆寬度時，Archicad畫筆寬度轉換為AutoCAD畫筆寬度的方式。



畫筆-顏色轉換

選中此框以啟用Archicad畫筆和AutoCAD顏色之間的轉換設定。

這些設定優先於方法頁面上設定的自動轉換方法。
