修改工具設定

修改通用面板

修改 ID：用來定義修改管理中修改的ID，在佈局修正和列表中。

修改名稱：輸入任何描述性文字來修改名稱。

標記類型：選擇建立新的修改或放置未鏈接的標記。

• 如果您選擇建立新的修改，一個修改標記將被鏈接到您剛剛放置的修改上。該標記名稱的名稱在下列 參考字段中顯示。
• 如果您選擇放置未鏈接的標記，您將建立一個未鏈接的修改標記。這是一個圖形元素，不與任何事物鏈接，但是您在任何時候都可以將它鏈接到一個現有的修改上。

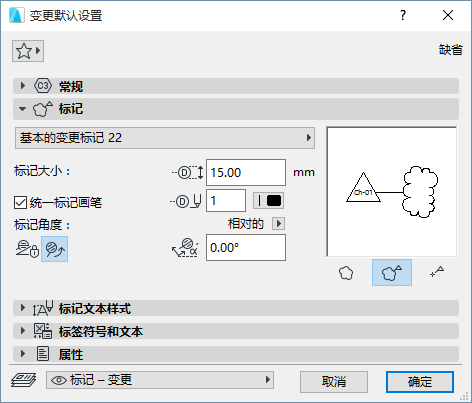

修改標記面板

選擇標記類型彈出框：從此列表選擇一個參數的標記。

選定的2D符號標記將出現在預覽視窗中。

預覽：在右側，一個預覽區域向您展示當放置標記符時，它將如何顯示。

定義標記 大小 和 畫筆顏色。

統一標記畫筆：勾選該選框，將該畫筆顏色應用到標記符號全體，忽略在其他地方為此標記設定過的自定義顏色。

標記角度：用下列控制項設定標記角度。設定與螢幕或模型的夾角。

• 輸入標記的旋轉角度。
• 這兩個圖標決定了放置元素時該角度值應如何理解：
• 與螢幕間的固定夾角
• 與模型間的固定夾角：標記隨視圖旋轉而旋轉。

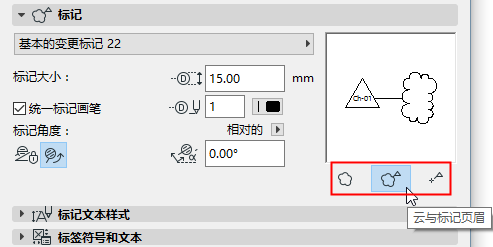

顯示雲/標記頭:選擇您想要放置的修改元素組件：雲加上標記頭，或非此即彼。
