BIMcloud oferuje niezwykle elastyczną metodę konfiguracji i ustanawiania połączenia pomiędzy poszczególnymi komponentami. Proces identyfikacji komponentu BIMcloud i proces identyfikacji adresu pozwalającego uzyskać dostęp do tego komponentu są całkowicie rozdzielone. Pozwala to użytkownikom wykorzystać różne adresy w celu połączenia z tym samym serwerem, przy jednoczesnym utrzymaniu wewnętrznych połączeń projektowych (nawet jeśli zostały dodane za pomocą innego adresu).
Można wcześniej przygotować serwer na wszelkie możliwe połączenia i skonfigurować różne adresy centralnie. Dzięki temu, użytkownicy ARCHICADa nie muszą martwić się o połączenie, ponieważ zostało ono skonfigurowane przez Administratora serwera. Jeśli połączenie nie zostało szczegółowo skonfigurowane, użytkownicy mogą również dodawać alternatywne adresy i łączyć się za pomocą własnych adresów.
•Adres główny: To unikatowy identyfikator serwera, konfigurowany przez osobę, która zajmuje się instalacją BIMclouda.
•Alternatywne adresy: Uprzednio skonfigurowane adresy zdefiniowane na serwerze, za pomocą których można również łączyć się z serwerem.
•Lokalny adres: Alternatywny adres wprowadzany przez użytkownika w ARCHICADzie.
•Automatyczny adres: Automatyczne adresy generowane są automatycznie na podstawie aktywnych adresów.
•Postępowanie awaryjne: ARCHICAD nie może połączyć się z Serwerem BIMcloud, więc wykorzystuje Menedżera BIMcloud jako „pomost” do ustanowienia połączenia.
•Kolejność wyszukiwania: Lista wszystkich dostępnych adresów według priorytetu. ARCHICAD wybiera z listy aktywny adres
•Aktywny adres: Adres aktualnie używany przez ARCHICADa do połączenia z Menedżerem BIMcloud.
•Automatyczny/ręczny wybór adresu: Metoda stosowana przez ARCHICADa do wyboru aktywnego adresu.
To unikatowy identyfikator serwera, konfigurowany przez osobę, która zajmuje się instalacją BIMclouda. Istnieje tylko jeden adres główny dla każdego komponentu BIMcloud.
ARCHICAD wykorzystuje ten adres w celu jednoznacznej identyfikacji serwera - nawet jeśli chwilowo do połączenia wykorzystuje inny adres. Ten adres również jest wykorzystywany podczas wstawiania odniesień do serwera (np. wstawiania modułu Hotlink z projektu Teamwork).
Kiedy ARCHICAD otwiera projekt zawierający odniesienie do serwera BIMcloud nieznanego jeszcze dla ARCHICADa, ARCHICAD wykorzysta adres główny zapisany w odniesieniu Hotlink w celu odnalezienia serwera
•Jeśli adres działa, ARCHICAD pobierze alternatywne adresy i na podstawie priorytetów wybierze najbardziej odpowiedni.
•Jeśli adres ten nie działa, użytkownik zostanie poproszony o wprowadzenie bieżącego adresu roboczego do nowego serwera. Po wprowadzeniu adresu roboczego, ARCHICAD pobierze listę adresów alternatywnych w oparciu o uprzednio skonfigurowane priorytety.

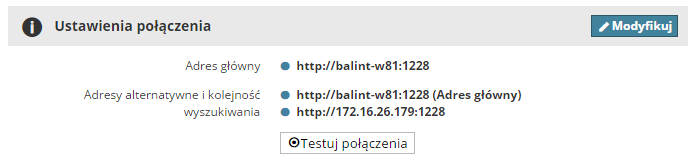

Konfiguracja adresu głównego w panelu Ustawienia każdego komponentu BIMcloud.
Zaleca się, aby nie zmieniać adresu głównego BIMcloud. Jeśli zmiana jest konieczna, zaleca się dodanie starego adresu głównego do listy adresów alternatywnych - mimo że już nie działa. Dzięki temu, ARCHICAD będzie mógł zidentyfikować łącza wstawione przez stary adres główny i utrzymać aktywne odniesienia w projekcie.
Lista alternatywnych adresów to ‘menu’ dla ARCHICADa. Lista zostanie przesortowana w określonej kolejności (zobacz Kolejność wyszukiwania:) i przy użyciu pierwszego działającego adresu zostanie nawiązane połączenie z serwerem.

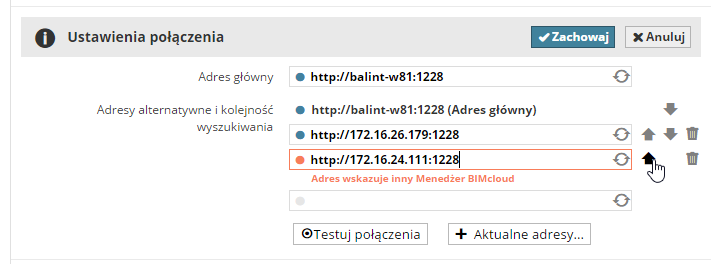

Alternatywne adresy można skonfigurować w Menedżerze BIMcloud dla każdego komponentu serwera.
Dla Serwerów BIMcloud dostępne są automatyczne adresy. Automatyczne adresy nie są adresami bezwzględnymi, a raczej względnymi. Mogą one dynamicznie utworzyć adres na podstawie aktualnie używanego adresu Menedżera BIMcloud. Przykład:
•ARCHICAD wykorzystuje adres http://server-computer:1228 w celu połączenia z serwerem
Automatyczny adres to $protocol://$host:1229
ARCHICAD automatycznie użyje adresu http://server-computer:1229 w celu nawiązania połączenia z Serwerem.
Użytkownik po powrocie do domu użyje innego adresu do połączenia z serwerem przez internet:
https://bimcloud.company.com:1228
ARCHICAD automatycznie użyje adresu https://bimcloud.company.com:1229 w celu nawiązania połączenia z Serwerem.
Dostępne są dwa automatyczne pola do generowania automatycznych adresów:
•‘$protocol’: część protokołu url; w powyższym przykładzie jest to ‘http’ and ‘https’
•‘$host’: część adresu url bez protokołu ani portu. W powyższym przykładzie jest to: ‘serwer-komputer’ oraz ‘bimcloud.company.com’
Jeśli ARCHICAD nie może bezpośrednio połączyć się z Serwerem BIMcloud, ale Menedżer BIMcloud jest dostępny, ARCHICAD użyje Menedżera BIMcloud jako „pomostu” do Serwera BIMcloud i tamtędy przeprowadzi transmisję danych. (Należy pamiętać, że taka komunikacja może mieć wpływ na ogólną wydajność BIMcloud, w zależności od lokalizacji poszczególnych komponentów.)
Komunikacja awaryjna może być wskazana do uzyskania dostępu do Serwera BIMcloud spoza biura, ponieważ wymaga, aby administrator otworzył tylko jeden port w zaporze ogniowej sieci biurowej.
Kiedy ARCHICAD próbuje połączyć się z BIMcloud, sortuje adresy w określonej kolejności. Tę kolejność można zdefiniować w Menedżerze BIMcloud. Alternatywne adresy dodawane lokalnie z ARCHICADa będą zawsze wyszukiwane w ostatniej kolejności.
Automatyczny/ręczny wybór adresu
Istnieje możliwość zastąpienia adresu wybranego automatycznie przez ARCHICADa i wymuszenia zastosowania konkretnego adresu. Automatycznie wybrany adres można zastąpić za pomocą narzędzia do Diagnostyki sieci ARCHICADa. Należy pamiętać, że ręczny wybór adresu może wymusić wejście ARCHICAD w tryb offline, nawet jeśli istnieje inny dostępny i aktualnie działający adres alternatywny.
Podczas łączenia z BIMcloud, ARCHICAD przechodzi przez następujące etapy.
Podczas dodawania nowego serwera BIMcloud:
Kiedy użytkownik dodaje do listy serwerów nowy serwer, ARCHICAD pyta o adres, nazwę użytkownika oraz hasło.
ARCHICAD łączy się z Menedżerem BIMcloud za pomocą wskazanego adresu, a następnie:
•Pobiera adres główny i zapisuje go jako unikatowy identyfikator dla nowego serwera
•Pobiera listę alternatywnych adresów oraz kolejność wyszukiwania
•Automatycznie wybiera najbardziej odpowiedni adres na podstawie kolejności wyszukiwania
Podczas ponownego połączenia z serwerem w trybie offline:
Kiedy ARCHICAD wykryje, że wybrany serwer znajduje się w trybie offline, użytkownik będzie mógł uruchomić narzędzie do Diagnostyki sieci ARCHICADa i wprowadzić alternatywny adres dla serwera. ARCHICAD zapamięta alternatywny adres na przyszłość i użyje go w ramach kolejności wyszukiwania podczas próby połączenia z tym serwerem.
Podczas łączenia z nieznanym serwerem pochodzącym z modułu Hotlink lub biblioteki:
Moduły Hotlink oraz biblioteki zewnętrzne zawierają adres główny serwera w odniesieniach. Tuż przed sprawdzeniem ich statusu, ARCHICAD użyje tego adresu głównego w celu zidentyfikowania serwera.
•Jeśli ten serwer jest już znany ARCHICADowi (jest dostępny na liście serwerów), przejdzie on zwykły proces łączenia i automatycznie wybierze najbardziej odpowiedni adres.
•Jeśli serwer nie jest jeszcze znany, ale zapisany adres główny działa, automatycznie zostaną pobrane dodatkowe szczegóły dotyczące połączenia w celu automatycznego wybrania najbardziej odpowiedniego adresu.
•Jeśli serwer jest jeszcze nieznany i połączenie nie działa, ARCHICAD poprosi użytkownika o wprowadzenie alternatywnego, działającego adresu serwera. Po wprowadzeniu działającego adresu, ARCHICAD pobierze dodatkowe szczegóły dotyczące połączenia i automatycznie wybierze najbardziej odpowiedni adres.
Dzięki konfiguracji kilku adresów alternatywnych w BIMcloud:
•Użytkownicy ARCHICADa nie muszą martwić się o połączenie ARCHICADa z BIMcloud; wszystko ustawia administrator sieci
•Połączenie będzie zawsze optymalne
Bezpośrednie połączenie pomiędzy komponentami zawsze zapewnia najskuteczniejszą komunikację. Wszelkie dodatkowe obejścia lub przetwarzanie zwiększą czas przesyłu:
•serwery proxy http: dane są tunelowane przez wspólny serwer, a następnie przekazywane do odpowiedniego komponentu
•bezpieczeństwo https: dane są zawsze szyfrowane i kodowane
•komunikacja w trybie awaryjnym: dane tunelowane są przez Menedżera BIMcloud
Najlepszą praktyką konfiguracji adresów oraz kolejności wyszukiwania jest rozpoczęcie od najbardziej efektywnego połączenia, a następnie dodawanie tych mniej skutecznych:
1.Bezpośrednie połączenie za pomocą adresu IP: http://192.168.1.101:1228
2.Bezpośrednie połączenie za pomocą nazwy komputera: http://server-computer:1228
3.Połączenie za pomocą w pełni sklasyfikowanego adresu: http://bimcloud.company.com:1228
4.Bezpieczne połączenie: https://bimcloud.company.com:1228
ARCHICAD automatycznie wybierze z powyższej listy następujące adresy w zależności od lokalizacji:
•Z biura zostanie wybrany adres nr 1 lub 2, ponieważ komputery podłączone są w tej samej sieci LAN.
•Z innego biura zostanie wybrany adres nr 1, 2 lub 3 w zależności od połączenia dwóch sieci LAN.
•Ze zdalnej lokalizacji przy prostym połączeniu internetowym zostanie zawsze wybrany nr 4. Jest to najmniej wydajne połączenie, ale automatycznie zapewnia najwyższy stopień bezpieczeństwa.
Za pomocą narzędzia do Diagnostyki sieci znajdź i napraw błędy związane z połączeniem.
Diagnostyka sieci dostępna jest z poziomu wszystkich elementów interfejsu ARCHICADa, z których możesz wybrać i zalogować się do serwera, z palety Teamwork oraz ze strony Sieci ustawień środowiska pracy i aktualizacji (jeśli z serwerem BIMcloud zainstalowano również serwer Delta Cache).
Zobacz rozdział dotyczący Diagnostyki sieci w rozdziale Współpraca w Podręczniku użytkownika ARCHICADa.
