Conexões ao Servidor

Nesta página

Endereço Principal

Única identificação do servidor, criada pela pessoa que instala o BIMcloud. Há apenas um endereço principal para cada BIMcloud Server.

O Archicad usa unicamente esse endereço para identificar o servidor - mesmo se este estiver se comunicando usando um endereço diferente no momento. Este endereço também é usado ao colocar referências para o servidor (por exemplo, colocando um módulo associado a partir de um projeto Teamwork).

Quando o Archicad abre um projeto que contém uma referência a um BIMcloud que ainda não é conhecido pelo Archicad, então o Archicad vai usar o endereço principal armazenado na referência associada para encontrar o servidor:

• Se o endereço estiver funcionando, o Archicad fará o download de todos os endereços alternativos e escolherá o mais adequado com base em prioridades.

• Se o endereço não estiver funcionando, então este irá solicitar que o usuário digite um endereço de trabalho para o novo servidor. Uma vez que um endereço de trabalho for digitado, o Archicad irá baixar a lista de endereços alternativos com base nas prioridades pré-definidas.

Recomenda-se não alterar o endereço Principal do BIMcloud. No caso deste ser alterado, é uma boa prática adicionar o antigo endereço Principal na lista de endereços alternativos - mesmo que este não esteja funcionando mais. Isso garante que o Archicad será capaz de identificar os vínculos colocados pelo endereço principal Antigo e manter viva as referências nos projetos.

O BIMcloud Manager testa automaticamente os endereços, enquanto você os insere, e fornece feedback sobre o resultado.

As alterações não podem ser salvas se um dos endereços digitados apontar para um BIMcloud diferente.

Se você quiser adicionar o endereço IP atual do servidor do computador ou nome do computador para a lista, clique em Endereços atuais e escolha um.

Ajuste a ordem de procura dos endereços utilizando as setas para cima/baixo. Use o ícone apagar para remover um endereço ou o ícone de atualização para testá-lo novamente.

Endereços alternativos

A lista de endereços alternativos pré-definidos está em um ‘menu’ do Archicad. Este vai passar por esta lista em uma certa ordem e se conectar a esse servidor usando o primeiro em funcionamento.

Endereços alternativos podem ser pré-definidos no BIMcloud Manager para cada componente do servidor.

Endereço automático

Endereços automáticos estão disponíveis para BIMcloud Servers. Endereços automáticos não são endereços absolutos, mas, ao contrário, são endereços relativos.

Endereços automáticos são gerados automaticamente com base no endereço atualmente usado (ativo).

Por exemplo:

• O Archicad usa o http://server-computer:1228 endereço para se conectar ao servidor

• O endereço automático é $protocol://$host:1229

• O Archicad usará automaticamente o http://server-computer:1229 para se conectar ao Servidor.

• O usuário vai para casa e usa um endereço diferente para se conectar ao servidor através da internet: https://bimcloud.company.com:1228

• O Archicad usará automaticamente o https://bimcloud.company.com:1229 para se conectar ao Servidor.

Dois campos são usados para gerar endereços automáticos:

• ‘$protocolo’: a parte do protocolo do url; no exemplo acima, isto é ‘http’ e ‘https’

• ‘$hospedeiro’: a parte do endereço do url sem o protocolo e a porta. No exemplo acima, isto é: ‘servidor-computador’ e ‘bimcloud.company.com’

Contingência

Caso o Archicad não seja capaz de se comunicar diretamente com um BIMcloud Server, então ele usará o BIMcloud Manager como substituto, ou ‘ponte’, para o BIMcloud Server e enviará todo o tráfego através dele. (Tenha em mente que este tipo de comunicação pode afetar o desempenho global do BIMcloud, dependendo das posições dos diferentes componentes.)

Ordem de procura

Quando o Archicad tenta se conectar a um BIMcloud, este irá percorrer os endereços alternativos em uma determinada ordem. Essa ordem pode ser definida no BIMcloud Manager. Os endereços alternativos adicionados localmente a partir do Archicad ("endereços locais") sempre estarão na parte inferior da ordem de procura.

Seleção de endereço Automática/Manual

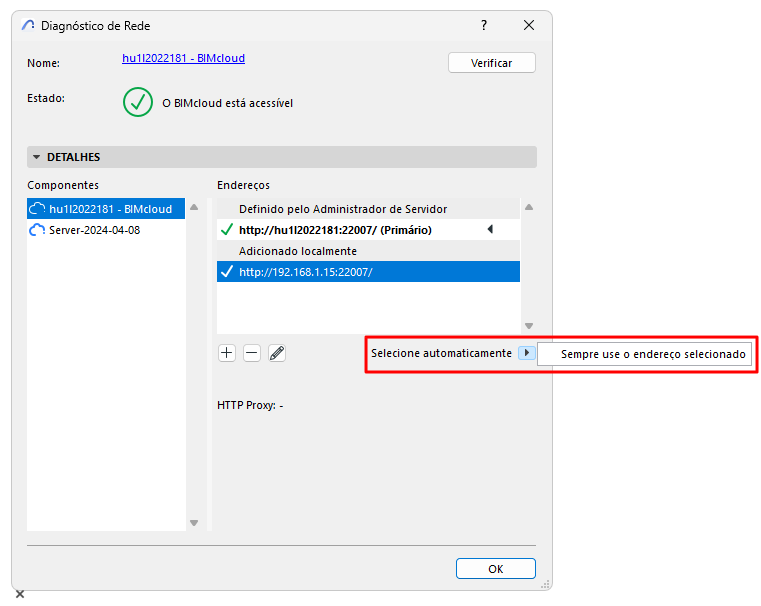

É possível substituir o endereço selecionado automaticamente pelo Archicad e, ao invés disso, forçá-lo a usar um endereço específico. Para fazer isso, abra a ferramenta Network Diagnostic do Archicad para substituir o endereço selecionado automaticamente.

Keep in mind that manually selecting an address might force Archicad into an offline state even if there is a different – currently working – alternative address available.

Endereço ativo: O endereço usado atualmente pelo Archicad para se conectar ao BIMcloud Manager.

Processo de conexão

O Archicad segue os seguintes passos quando ele se conecta a um BIMcloud.

Ao adicionar um novo BIMcloud Server:

Quando o usuário adiciona um novo servidor à lista de servidores do Archicad é solicitado um endereço, um nome de usuário e uma senha correspondente.

O Archicad conecta ao BIMcloud Manager utilizando o endereço inserido e:

• Transfere seu endereço principal e armazena como um identificador exclusivo para este novo servidor

• Descarrega da lista de endereços alternativos e da ordem de procura

• Seleciona automaticamente o endereço mais adequado com base na ordem de procura

Ao reconectar a um servidor que esteja no momento desligado:

Quando o Archicad detectar que o servidor selecionado está desligado, o usuário será capaz de iniciar a ferramenta Diagnóstico de Rede do Archicad e introduzir um novo endereço alternativo para o servidor.

O Archicad vai se lembrar deste endereço alternativo no futuro e usá-lo na ordem de procura ao tentar se conectar a este servidor.

Ao conectar a um servidor desconhecido referenciado a partir de um módulo associado ou de uma biblioteca:

Módulos associados e bibliotecas Vinculadas contêm o endereço principal do seu servidor na referência. Quando o Archicad estiver prestes a verificar o seu estado, este usará este Endereço Principal para identificar o servidor.

• Se esse servidor já é conhecido pelo Archicad (esse estará disponível em sua lista de servidores), então vai ser passado pelo processo de conexão regular e escolher o endereço mais adequado automaticamente.

• Se o servidor ainda não for conhecido, mas o Endereço Principal armazenado estiver funcionando, então este vai baixar automaticamente os detalhes de conexão adicionais e escolher o endereço mais adequado automaticamente.

• Se o servidor ainda não é conhecido e a ligação não funciona, então o Archicad solicitará que o usuário digite um endereço alternativo em funcionamento para o servidor. Uma vez que um endereço de trabalho for digitado, este irá baixar os detalhes de conexão adicionais e escolher o Endereço mais adequado automaticamente.

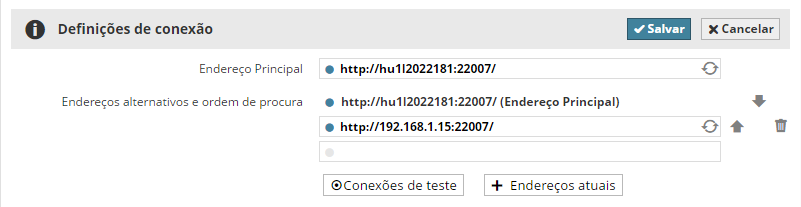

O BIMcloud Manager testa automaticamente os endereços, enquanto você os insere, e fornece feedback sobre o resultado.

Pode ser necessário inserir um endereço que não esteja funcionando (se funcionar em um local diferente).

As alterações não podem ser salvas se um dos endereços digitados apontar para um BIMcloud diferente.

Para adicionar o endereço IP atual do servidor do computador ou nome do computador para a lista, clique em Mostrar endereços atuais e escolha um dos endereços.

Ajuste a ordem de procura dos endereços utilizando as setas para cima/baixo. Use o ícone apagar para remover um endereço ou o ícone de atualização para testá-lo novamente.

Prática recomendada para endereços de servidor

Configurando vários endereços alternativos no BIMcloud garante que:

• Os usuários do Archicad não terão que se preocupar com a forma como o Archicad se conecta ao BIMcloud; o administrador de TI configura tudo

• A conexão será sempre otimizada

A conexão direta entre os componentes é sempre a forma mais eficaz de comunicação. Quaisquer rotas ou processamentos extras só irão aumentar o tempo de transferência:

• servidores proxy http: os dados são sempre encapsulados através de um servidor comum e então encaminhados para o componente relevante

• segurança https: os dados são sempre codificados e decodificados

• Contingência de comunicação: os dados são encapsulado através do BIMcloud Manager

A melhor prática para a criação de endereços e da ordem de procura é começar com a forma mais eficaz de comunicação e então adicione os menos eficazes:

1. Conexão direta com um endereço IP: http://192.168.1.101:1228

2. Conexão direta com um nome de computador: http://server-computer:1228

3. Conexão com um endereço completo: http://bimcloud.company.com:1228

4. Conexão através de uma conexão segura: https://bimcloud.company.com:1228

O Archicad selecionará automaticamente os seguintes endereços a partir da lista acima, dependendo da sua localização:

• A partir do escritório este vai pegar ou #1 ou #2, porque os computadores estão na mesma LAN.

• A partir de uma filial este vai pegar # 1, # 2 ou # 3, dependendo de como as duas LANs são conectadas.

• A partir de um local remoto com uma conexão simples de Internet este vai sempre escolher # 4. Este é o método menos eficaz, mas é o que fornece automaticamente o mais alto nível de segurança.

Solucionar Problema

Use a ferramenta desenvolvida no Archicad Diagnóstico de Rede para encontrar e corrigir erros de conexão relacionados.

O Diagnóstico de Rede é acessível de todas as partes da interface do Archicad em que você selecionar e efetuar o login em um servidor, além da Paleta Teamwork, e a página Definições de Rede e Atualização do Ambiente de Trabalho (se você tiver instalado um Delta Cache Server com BIMcloud).

Consulte Diagnóstico de Rede na Ajuda do Archicad.
