Połączenia z serwerem

Na tej stronie

Adres główny

Unikatowy identyfikator serwera, konfigurowany przez osobę, która zajmuje się instalacją BIMclouda. Istnieje tylko jeden adres główny dla każdego serwera BIMcloud.

Archicad wykorzystuje ten adres w celu jednoznacznej identyfikacji serwera - nawet jeśli chwilowo do połączenia wykorzystuje inny adres. Ten adres również jest wykorzystywany podczas wstawiania odniesień do serwera (np. wstawiania modułu Hotlink z projektu Teamwork).

Kiedy Archicad otwiera projekt zawierający odniesienie do komponentu BIMcloud Server nieznanego jeszcze dla Archicada, Archicad wykorzysta adres główny zapisany w odniesieniu Hotlink w celu odnalezienia serwera

• Jeśli adres działa, Archicad pobierze alternatywne adresy i na podstawie priorytetów wybierze najbardziej odpowiedni.

• Jeśli adres ten nie działa, użytkownik zostanie poproszony o wprowadzenie bieżącego adresu roboczego do nowego serwera. Po wprowadzeniu adresu roboczego, Archicad pobierze listę adresów alternatywnych w oparciu o uprzednio skonfigurowane priorytety.

Zaleca się, aby nie zmieniać adresu głównego BIMcloud. Jeśli zmiana jest konieczna, zaleca się dodanie starego adresu głównego do listy adresów alternatywnych - mimo że już nie działa. Dzięki temu, Archicad będzie mógł zidentyfikować łącza wstawione przez stary adres główny i utrzymać aktywne odniesienia w projekcie.

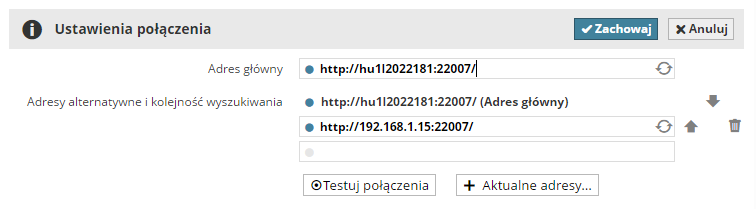

BIMcloud Manager automatycznie testuje adresy podczas ich wprowadzania i wyświetla informacje dotyczące wyniku.

Nie będzie można zapisać zmian, jeśli jeden z wprowadzonych adresów wskazuje inny BIMcloud.

Jeśli chcesz dodać do listy aktualny adres IP lub nazwę komputera serwera, kliknij Aktualne adresy i wybierz jeden z adresów.

Określ kolejność wyszukiwania adresów za pomocą strzałek do góry/do dołu. Za pomocą ikony usunięcia można usunąć adres, a za pomocą ikony odświeżenia, ponownie przetestować adres.

Alternatywne adresy

Lista predefiniowanych alternatywnych adresów to ‘menu’ dla Archicada. Lista zostanie przesortowana w określonej kolejności i przy użyciu pierwszego działającego adresu zostanie nawiązane połączenie z serwerem.

Alternatywne adresy można skonfigurować w BIMcloud Manager dla każdego komponentu serwera.

Automatyczny adres

Dla komponentów BIMcloud Server dostępne są automatyczne adresy. Automatyczne adresy nie są adresami bezwzględnymi, a raczej względnymi.

Automatyczne adresy generowane są automatycznie na podstawie aktualnie używanych (aktywnych) adresów.

Na przykład:

• Archicad wykorzystuje adres http://server-computer:1228 w celu połączenia z serwerem

• Automatyczny adres to $protocol://$host:1229

• Archicad automatycznie użyje adresu http://server-computer:1229 w celu nawiązania połączenia z Serwerem.

• Użytkownik po powrocie do domu użyje innego adresu do połączenia z serwerem przez internet: https://bimcloud.company.com:1228

• Archicad automatycznie użyje adresu https://bimcloud.company.com:1229 w celu nawiązania połączenia z Serwerem.

Do automatycznego generowania adresów używane są dwa pola:

• ‘$protocol’: część protokołu adresu url; w powyższym przykładzie jest to ‘http’ i ‘https’

• ‘$host’: część adresu url bez protokołu ani portu. W powyższym przykładzie jest to: ‘server-computer’ i ‘bimcloud.company.com’

Postępowanie awaryjne:

Jeśli Archicad nie może bezpośrednio połączyć się z BIMcloud Server, ale BIMcloud Manager jest dostępny, użyje BIMcloud Managera jako rozwiązania awaryjnego lub „pomostu” do BIMcloud Server i tamtędy przeprowadzi transmisję danych. (Należy pamiętać, że taka komunikacja może mieć wpływ na ogólną wydajność BIMcloud, w zależności od lokalizacji poszczególnych komponentów.)

Kolejność wyszukiwania:

Kiedy Archicad próbuje połączyć się z BIMcloud, sortuje alternatywne adresy w określonej kolejności. Tę kolejność można zdefiniować w BIMcloud Manager. Alternatywne adresy dodawane lokalnie z Archicada („lokalne adresy”) będą zawsze wyszukiwane w ostatniej kolejności.

Automatyczny/ręczny wybór adresu

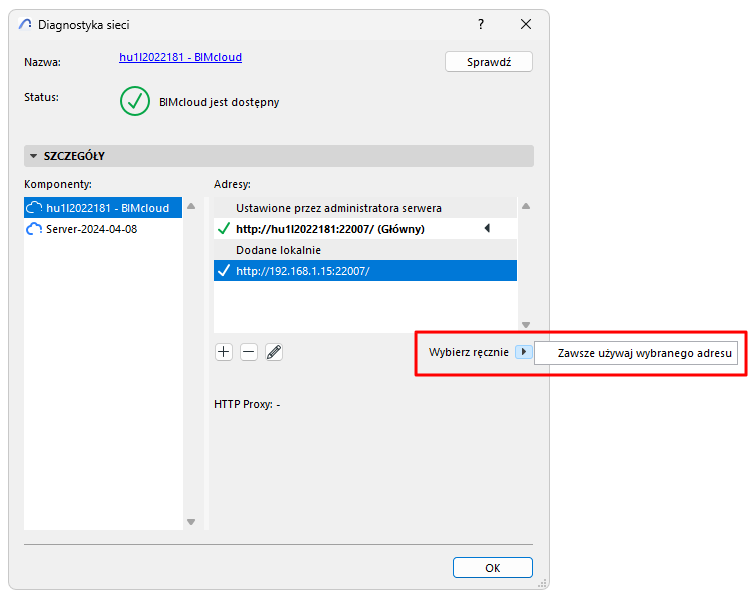

Istnieje możliwość zastąpienia adresu wybranego automatycznie przez Archicada i wymuszenia zastosowania konkretnego adresu. Aby to zrobić, otwórz narzędzie Diagnostyka sieci z Archicad, aby zastąpić automatycznie wybrany adres.

Należy pamiętać, że ręczny wybór adresu może wymusić wejście Archicad w tryb offline, nawet jeśli istnieje inny dostępny i aktualnie działający adres alternatywny.

Aktywny adres: Adres aktualnie używany przez Archicada do połączenia z BIMcloud Manager.

Proces łączenia

Podczas łączenia z BIMcloud, Archicad przechodzi przez następujące etapy.

Podczas dodawania nowego komponentu BIMcloud Server:

Kiedy użytkownik dodaje do listy serwerów nowy serwer, Archicad pyta o adres, nazwę użytkownika oraz hasło.

Archicad łączy się z BIMcloud Manager za pomocą wskazanego adresu, a następnie:

• Pobiera adres główny i zapisuje go jako unikatowy identyfikator dla nowego serwera

• Pobiera listę alternatywnych adresów oraz kolejność wyszukiwania

• Automatycznie wybiera najbardziej odpowiedni adres na podstawie kolejności wyszukiwania

Podczas ponownego połączenia z serwerem w trybie offline:

Kiedy Archicad wykryje, że wybrany serwer znajduje się w trybie offline, użytkownik będzie mógł uruchomić narzędzie do Diagnostyki sieci Archicada i wprowadzić alternatywny adres dla serwera.

Archicad zapamięta alternatywny adres na przyszłość i użyje go w ramach kolejności wyszukiwania podczas próby połączenia z tym serwerem.

Podczas łączenia z nieznanym serwerem pochodzącym z modułu Hotlink lub biblioteki:

Moduły Hotlink oraz biblioteki zewnętrzne zawierają adres główny serwera w odniesieniach. Tuż przed sprawdzeniem ich statusu, Archicad użyje tego adresu głównego w celu zidentyfikowania serwera.

• Jeżeli ten serwer jest już znany programowi Archicad (znajduje się na liście serwerów), zastosowany zostanie normalny proces łączenia i wybrany właściwy adres automatycznie.

• Jeśli serwer nie jest jeszcze znany, ale zapisany adres główny działa, automatycznie zostaną pobrane dodatkowe szczegóły dotyczące połączenia w celu automatycznego wybrania najbardziej odpowiedniego adresu.

• Jeśli serwer jest jeszcze nieznany i połączenie nie działa, Archicad poprosi użytkownika o wprowadzenie alternatywnego, działającego adresu serwera. Po wprowadzeniu działającego adresu, Archicad pobierze dodatkowe szczegóły dotyczące połączenia i automatycznie wybierze najbardziej odpowiedni adres.

BIMcloud Manager automatycznie testuje adresy podczas ich wprowadzania i wyświetla informacje dotyczące wyniku.

Może być konieczne wprowadzenie niedziałającego adresu (jeśli może działać z innej lokalizacji.)

Nie będzie można zapisać zmian, jeśli jeden z wprowadzonych adresów wskazuje inny BIMcloud.

Aby dodać do listy aktualny adres IP lub nazwę komputera serwera, kliknij Pokaż aktualny adres i wybierz jeden z adresów.

Określ kolejność wyszukiwania adresów za pomocą strzałek do góry/do dołu. Za pomocą ikony usunięcia można usunąć adres, a za pomocą ikony odświeżenia, ponownie przetestować adres.

Najlepsze praktyki dla adresów serwerów

Dzięki konfiguracji kilku adresów alternatywnych w BIMcloud:

• Użytkownicy Archicada nie muszą martwić się o połączenie Archicada z BIMcloud; wszystko ustawia administrator IT

• Połączenie będzie zawsze optymalne

Bezpośrednie połączenie pomiędzy komponentami zawsze zapewnia najskuteczniejszą komunikację. Wszelkie dodatkowe obejścia lub przetwarzanie zwiększą czas przesyłu:

• serwery proxy http: dane są tunelowane przez wspólny serwer, a następnie przekazywane do odpowiedniego komponentu

• bezpieczeństwo https: dane są zawsze szyfrowane i kodowane

• komunikacja w trybie awaryjnym: dane tunelowane są przez BIMcloud Managera

Najlepszą praktyką konfiguracji adresów oraz kolejności wyszukiwania jest rozpoczęcie od najbardziej efektywnego połączenia, a następnie dodawanie tych mniej skutecznych:

1. Bezpośrednie połączenie za pomocą adresu IP: http://192.168.1.101:1228

2. Bezpośrednie połączenie za pomocą nazwy komputera: http://server-computer:1228

3. Połączenie za pomocą w pełni sklasyfikowanego adresu: http://bimcloud.company.com:1228

4. Połączenie przez bezpieczne połączenie: https://bimcloud.company.com:1228

Archicad automatycznie wybierze z powyższej listy następujące adresy w zależności od lokalizacji:

• Z biura zostanie wybrany adres nr 1 lub 2, ponieważ komputery podłączone są w tej samej sieci LAN.

• Z innego biura zostanie wybrany adres nr 1, 2 lub 3 w zależności od połączenia dwóch sieci LAN.

• Ze zdalnej lokalizacji przy prostym połączeniu internetowym zostanie zawsze wybrany nr 4. Jest to najmniej wydajne połączenie, ale automatycznie zapewnia najwyższy stopień bezpieczeństwa.

Rozwiązywanie problemów

Za pomocą narzędzia do Diagnostyki sieci znajdź i napraw błędy związane z połączeniem.

Diagnostyka sieci dostępna jest z poziomu wszystkich elementów interfejsu Archicada, z których możesz wybrać i zalogować się do serwera, z palety Teamwork oraz ze strony Sieci ustawień środowiska pracy i aktualizacji (jeśli z komponentem BIMcloud Server zainstalowano również serwer Delta Cache).

Zobacz Diagnostyka sieci w Pomocy Archicada.
