Paredes Cortina e outros Elementos
As seções seguintes descrevem como as Paredes Cortinas podem interagir com Outros Elementos.
Gerir Ligações da Parede Cortina
Uma Parede Cortina pode estar ligada a uma ou mais paredes.
•Se mover ou rotacionar a Parede Cortina, depois a parede ligada será alongada em conformidade.
•O comando Junção também é útil para ajustar a geometria da parede a uma Parede Cortina inclinada.
Para ligar uma parede a uma Parede Cortina:
1.Selecione a(s) parede(s) e a Parede Cortina. (Pode selecionar qualquer número de paredes, porém apenas uma Parede Cortina.)
2.Use o comando Modelagem > Modificar Parede Cortina > Juntar Parede(s) a Parede Cortina...

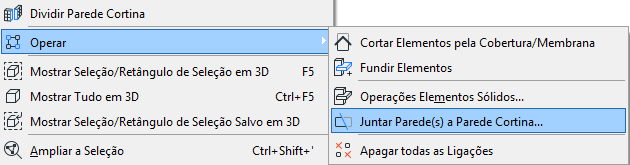

ou o comando Operar > Juntar Parede(s) a Parede Cortina a partir do menu de contexto.
3.Aparece a caixa de diálogo Ligar Cortina(s) a Parede Cortina. Use esta caixa de diálogo para especificar o ponto de conexão exato da(s) parede(s) na Parede Cortina.
Ver detalhes abaixo.
4.Clique em Ligar.
5.Se as extremidades da parede e da Parede Cortina não coincidirem, o cursor do olhoaparecerá: clique para definir em qual extremidade da parede você quer se juntar à Parede Cortina.
Á medida que move o cursor para cada fim de parede, aparece uma seta dupla na parede para indicar se este é o fim que irá ser ligado se clicar agora.
Caixa de diálogo Ligar Parede a Parede Cortina
•Vincular a Espessura da Parede Cortina: Esta é a escolha padrão. Estes valores de afastamento Interior e Exterior totalizam a Espessura Nominal da Parede Cortina, como definido pelo Painel de Geometria e Posicionamento das Definições do Sistema Parede Cortina. No nosso exemplo, a Espessura Nominal está definida para 400.
•O valor Exterior: isto define o ponto no qual as paredes provenientes da direção “Exterior” da Parede Cortina irá ligar a esta Parede Cortina.
•O valor Interior: isto define o ponto no qual as paredes provenientes da direção “Interior” da Parede Cortina irá ligar a esta Parede Cortina.
Ambos os pontos de ligação da parede Interior e Exterior são expressas como afastamentos da Superfície da Base, tal como apresentado na caixa de diálogo “Vincular Parede à Parede Cortina”.
Para o propósito de afastar as paredes de ligação da Parede Cortina, a parte “Interior” desta Espessura Nominal é idêntica ao afastamento do Painel da Superfície de Referência (no nosso exemplo, 250); a parte “Exterior” é o que resta da Espessura Nominal (no nosso exemplo, 150).
•Afastamento personalizado: Clique aqui para parar a(s) parede(s) contígua(s) em pontos diferentes da espessura nominal da Parede Cortina. Insira os valores de afastamento da Superfície de Base da Parede Cortina para o Exterior e Interior dos ponto de ligação da parede.
Para redefinir o afastamento para uma parede já ligada, ligue-a novamente.
Gerir Ligações da Parede Cortina
Elementos selecionados que participam em uma ligação entre uma Parede Cortina e Parede(s) são apresentados com um “controle”. Clique no controle para ver uma lista das Conexões (incluindo Operações Sólidas e Cortes, bem como Paredes/Paredes Cortina ligadas) que envolvem o elemento selecionado. Use esta lista para gerenciar estas relações.
Para mais informações, consulte Gerir Ligações de Elementos.
