MEP Designer je specializované BIM řešení pro projektanty. Je postavený na platformě Archicadu a umožňuje efektivní modelování, dokumentaci a koordinaci TZB systémů (vzduchotechnika, potrubí a kabeláž) v rámci společného BIM prostředí.
Jak MEP Designer zapadá do pracovního postupu projektanta – s Archicadem nebo bez něj? Více informací zde:
Nástrojová paletka zaměřená na návrh TZB
Vytváření dokumentace a zobrazení: Všechny funkce
Základní architektonické prvky: Vytváření a úpravy - Zobrazení s grafickým stylem
Architektonické prvky pouze pro zobrazení (z importovaných Archicad modelů)
Interaktivní tabulka pro data týkající se TZB
Teamwork MEP Designeru s Archicadem
Nástrojová paletka zaměřená na návrh TZB
Rozhraní MEP Designeru je optimalizované pro práci TZB projektantů. Nástrojová paletka TZB obsahuje širokou škálu specializovaných nástrojů:
•Vzduchotechnika
•Potrubí
•Kabely
•Parametrické objekty TZB vybavení a příslušenství
Součástí jsou také plně funkční nástroje Zóna, Morf a Prostup, které podporují přesné modelování v rámci konstrukce budovy.
Vytváření dokumentace a zobrazení: Všechny funkce
Kompletní TZB model můžete vytvořit pomocí plnohodnotné sady nástrojů pro dokumentaci (například kóty a popisky) a nástrojů pro vytváření zobrazení (například řezy, pohledy a detaily).
Základní architektonické prvky: Vytváření a úpravy - Zobrazení s grafickým stylem
K dispozici je omezená sada základních architektonických nástrojů. Můžete vytvářet a upravovat následující konstrukce, které jsou ale určeny jako reference pro váš TZB model a zobrazují se s grafickým stylem.
Sendvičové a profilové konstrukce jsou podporovány, ale rovněž se zobrazují s grafickým stylem – jejich vrstvy nejsou v modelu viditelné.
Zobrazení grafickým stylem je vestavěné a nelze jej změnit.
|
Vytvoření a úprava těchto prvků |
|
Zeď |
|
Deska |
|
Sloup |
|
Trám |
|
Střecha |
|
Objekt |
|
Dveře |
|
Okno |
Architektonické prvky pouze pro zobrazení (z importovaných Archicad modelů)
Pokud otevřete model Archicadu v MEP Designeru, zobrazí se všechny prvky modelu.
Některé prvky Archicadu však nelze v MEP Designeru vytvářet ani upravovat (můžete zobrazit jejich nastavení, ale nemůžete je měnit).
Stavební prvky se zobrazují s grafickým stylem. Zobrazení grafickým stylem je vestavěné a nelze jej změnit.
|
Prvky pouze pro zobrazení (nelze je vytvářet ani upravovat) |
|
Skořepina |
|
Schodiště |
|
Zábradlí |
|
Lehký obvodový plášť |
|
Střešní okno |
|
Rohové okno |
|
Konec zdi |
|
síť |

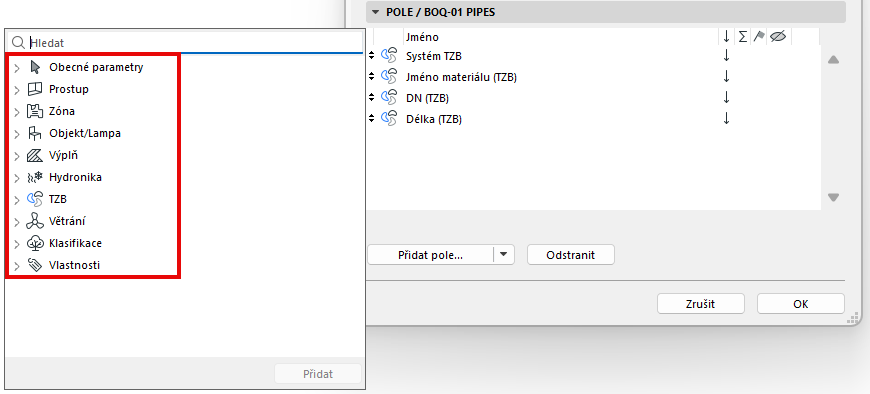

Interaktivní tabulka pro data týkající se TZB
V interaktivních tabulkách můžete flexibilně vypisovat obecná data i data (parametry, klasifikace, vlastnosti) následujících prkvů:
|
Interaktivní tabulky: |
|
TZB prvky |
|
Větrání |
|
Prostup |
|
Zóna |
|
Objekt/Lampa |
|
Výplň |
Teamwork MEP Designeru s Archicadem
Pomocí funkce Teamwork můžete sdílet projekt MEP Designeru a přizvat ke spolupráci další uživatele MEP Designeru nebo Archicadu.
Uživatelé MEP Designeru se mohou také připojit k Teamwork projektu sdílenému z Archicadu.
K dispozici je předdefinovaná funkce „TZB projektant“ s oprávněními určenými pro TZB inženýry:
•Prvky TZB nástrojů
•Předvolby TZB
MEP Designer používá stejné formáty souborů projektu (.pln, .pla) jako Archicad.
•Otevřít/Spojit: Model nebo výkresy Archicadu můžete v MEP Designeru otevřít nebo spojit. Stavební prvky Archicadu se zobrazují s grafickým stylem a jejich úpravy jsou omezené nebo nedostupné v závislosti na nástroji (viz výše).
Mezi Archicadem a MEP Designerem můžete také kopírovat a vkládat prvky.
•Moduly: V MEP Designeru lze modely Archicadu připojovat jako moduly, ale tyto moduly nelze upravovat.
