Nastavení uzlu (nástroj Zábradlí)
Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

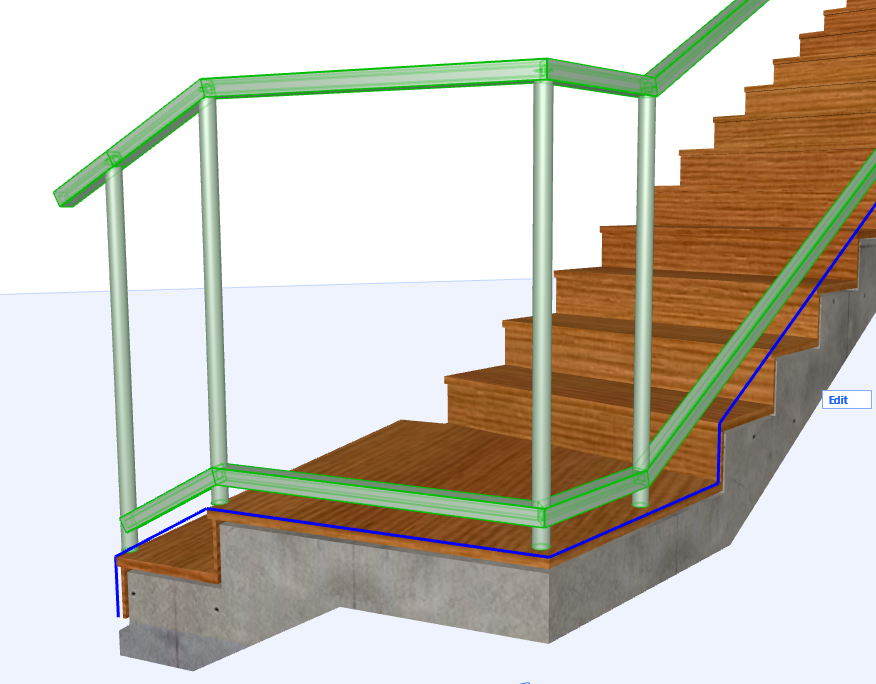

Uzly jsou body, které oddělují segmenty zábradlí (jako body lomené čáry).
Na každém uzlu je jeden či více sloupků.

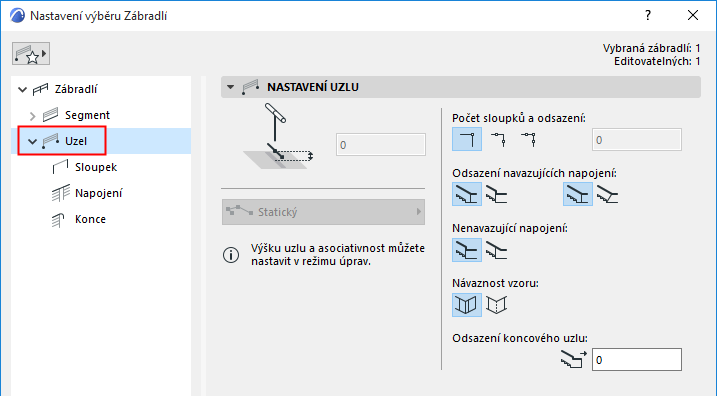

Na stránce uzlů v nastavení zábradlí můžete definovat počet a umístění sloupků na uzlech a způsob napojení dvou segmentů, které se v uzlu potkávají.
Dostupné pouze v režimu úprav.

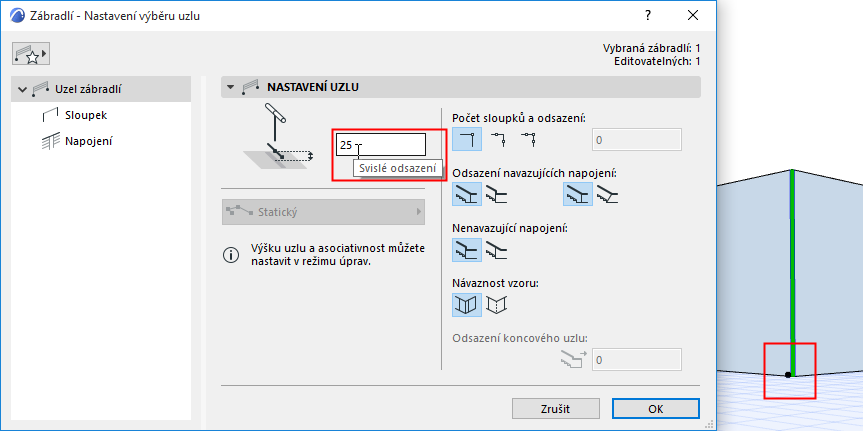

Můžete nastavit výšku (svislé odsazení) uzlů (má smysl u statických uzlů).

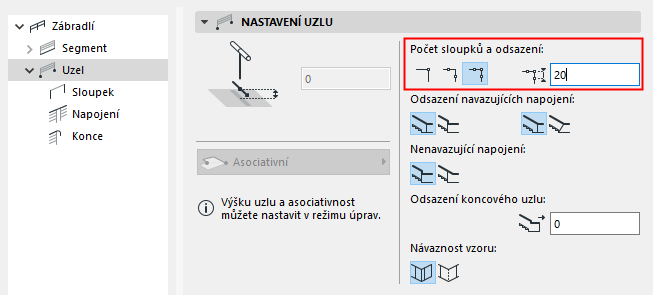

Počet sloupků na uzlu; Odsazení od uzlu
Nastavte počet sloupků na každému uzlu (jeden sloupek na uzlu, dva sloupky po stranách uzlu nebo všechny tři sloupky).

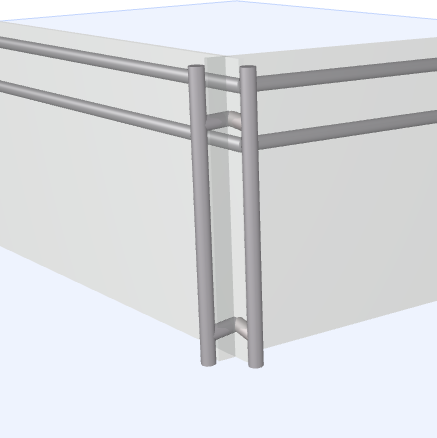

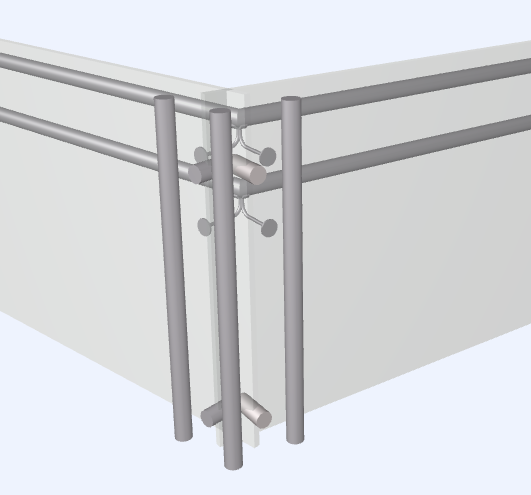

Uzel se dvěma sloupky a uzel se třemi sloupky
Pokud má uzel víc jak jeden sloupek, nastavte pro každý sloupek odsazení od uzlu.
Plynulé (navazující) napojení - odsazení sloupku
Tato volba má smysl u sloupků, na kterých se napojují dva tečné segmenty zábradlí.

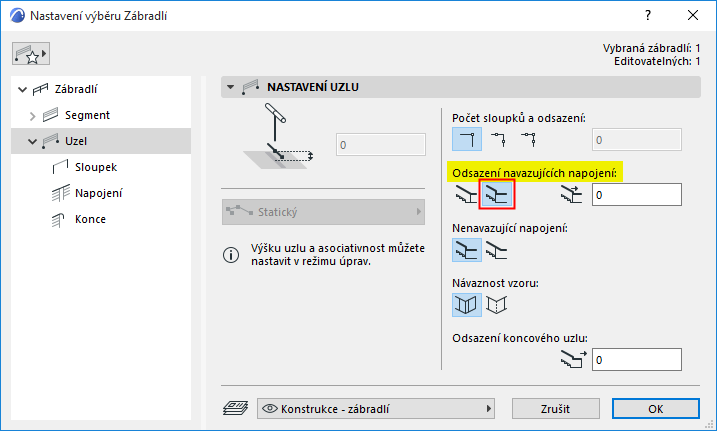

•Upravte umístění sloupku výběrem možnosti automaticky nebo ručně pro odsazení napojení (první dvojice ikon)
–Automaticky: Sloupek je automaticky posunut.

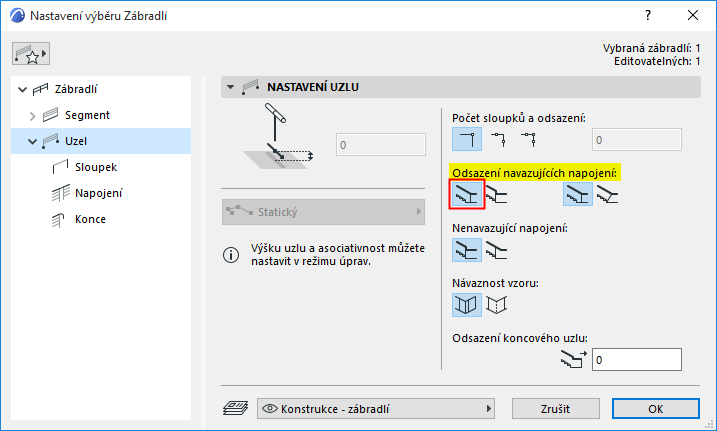

Plynulé navazující napojení: Automatické posunutí sloupku
Pro sloupek v napojení můžete dále určit, zda bude svislý nebo šikmý. (druhá z dvojicí ikon)
–Ručně : Pozici sloupku určíte zadáním hodnoty odsazení
Plynulé navazující napojení: Ruční odsazení sloupku

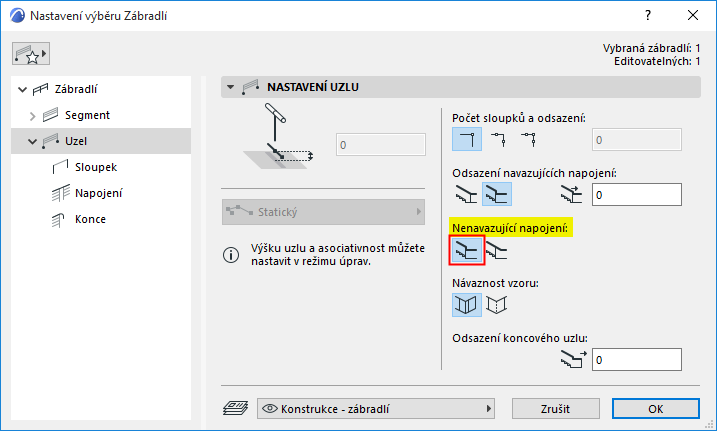

Segmenty v nenavazujících napojeních
Platí pro dva segmenty zábradlí, které mají různou výšku, a spojují se v uzlu pod určitým úhlem.

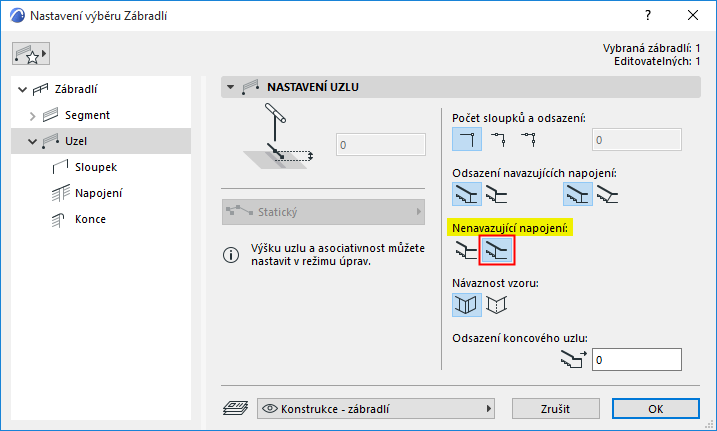

Pomocí dvojice ikon vyberte, jak se segmenty napojí: buďto v uzlu zůstanou “zalomené”, nebo se jejich geometrie přizpůsobí a napojí v bodě za uzlem.
Zalomení v nenavazujícím napojení

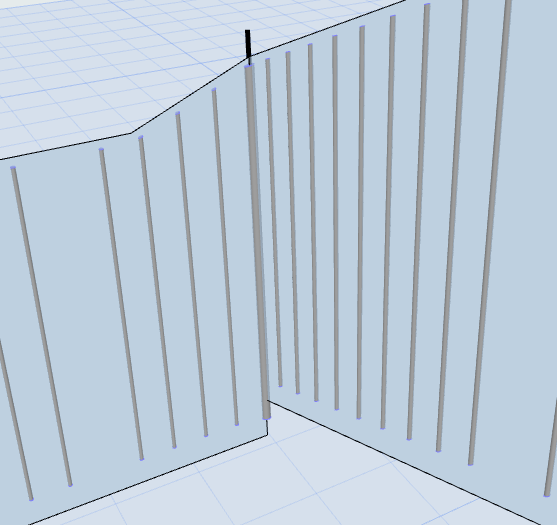

Upravení výšky segmentu v nenavazujícím napojení
V případě potřeby zadejte odsazení pro koncové uzly zábradlí. (Volba odsadí konce z obou stran referenční čáry.)

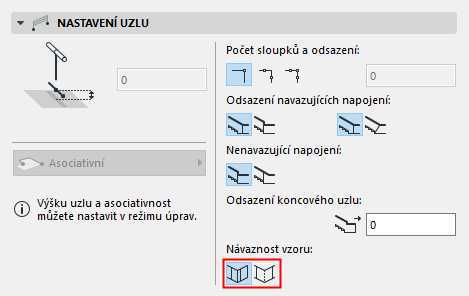

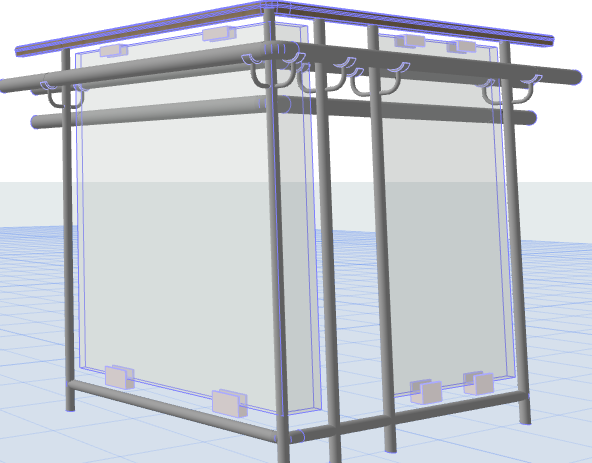

Sousední segmenty mají stejný vzor: vyberte, jestli má vzor skončit na sloupku a začít znovu, nebo má pokračovat bez přerušení.
Více informací o nastavení vzoru zábradlí najdete výše: Editor vzoru (nastavení nástroje Zábradlí).
V uzlech: Ukončit v segmentu nebo navázat vzor
